Sistema de energia solar SES P1307
Este produto é um produto do tipo “plug & play”, que inclui um
kit de energia de reserva portátil e que funciona com energia
solar. Não necessita de rede eléctrica. Este kit de energia solar
pode ser utilizado para fornecer energia a pequenas aplicações
electrónicas e eléctricas CD e CA (computador portátil, televisor
pequeno). Para as aplicações CA tem de ser ligado um inversor
externo (não incluído) ao kit de energia. É útil quando é difícil
aceder à rede eléctrica.

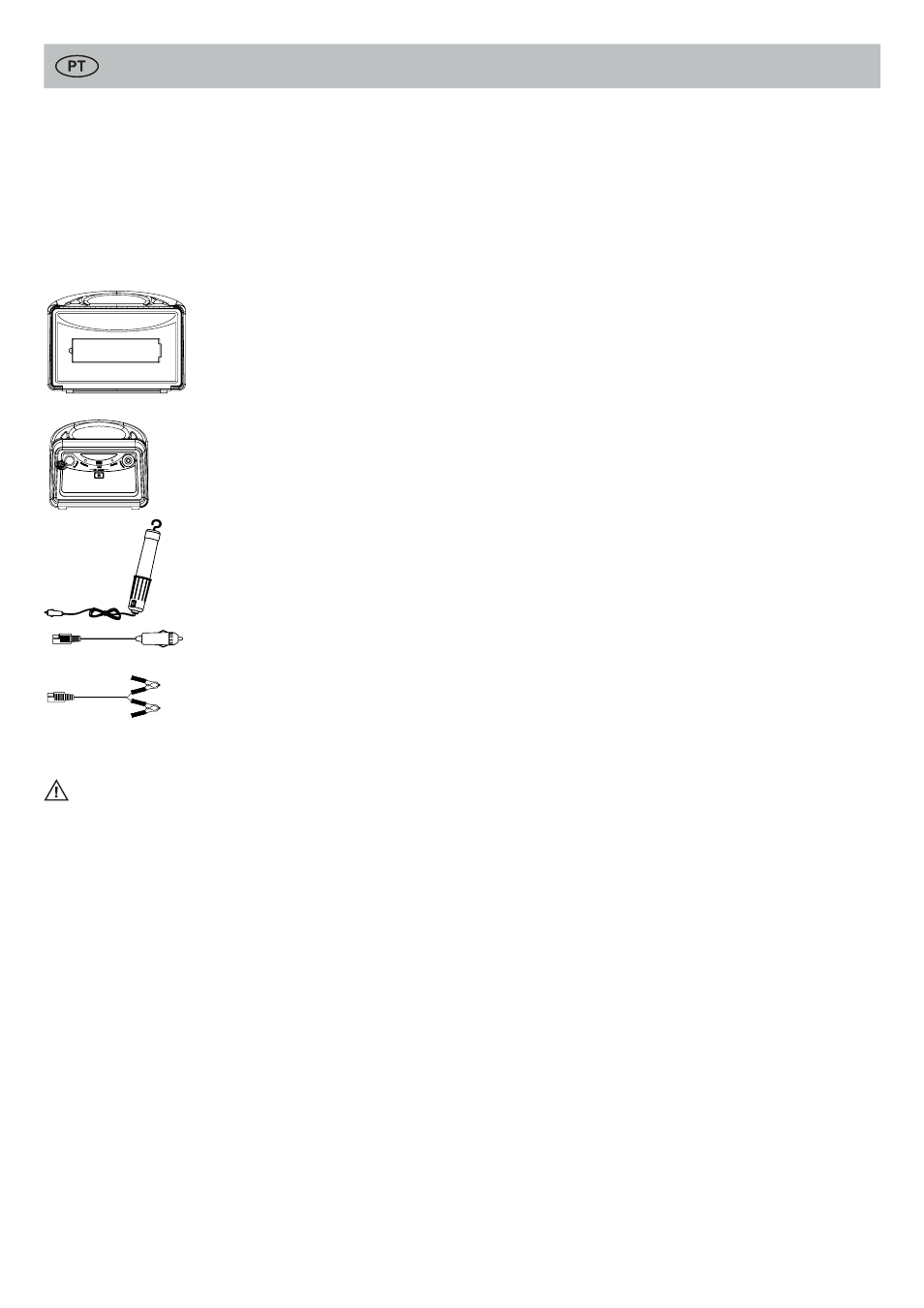

Descrição das peças
1 Painel solar dobrável
- Célula solar amorfa, que carrega
mesmo quando há pouco sol
- Ângulo ajustável desenhado para
aumentar a saída solar
- Capaz de carregar baterias de 12 V
e 24 V
2 Unidade de energia
- Bateria de chumbo e ácido de
12 V/7 Ah com manutenção livre
- Controlador de carga
- Entrada e saída
3 Luz LED de funcionamento
Para utilizar na tomada do adaptador
de isqueiro de 12 V (CLA)
4 Cabo adaptador para CLA macho
Para ligação directa ao painel solar e
carga da bateria externa
5 Cabo adaptador com braçadeiras
da bateria
Para ligação de uma bateria externa
ao painel solar ou à unidade de ener-
gia (Entrada da bateria CD de 12 V)
AVISO
y y Antes de utilizar, leia e compreenda cuidadosamente o manual
de instruções.
y y Utilize o painel solar dobrável para carregar a unidade de ener-
gia durante 3 dias antes do primeiro funcionamento para carga
inicial.
y y O painel solar produz electricidade quando exposto à luz.
y y O painel solar adapta-se para utilização exterior (IP43, está
protegido contra salpicos de água). A estação de energia não
deve ficar húmida ou molhada.
y y O sistema de energia não se adapta para instalação fixa.
y y Mova o interruptor no painel solar dobrável para 12 V antes de
o ligar à unidade de energia.
y y Desligue a unidade de energia quando não estiver a utilizar o
produto para reduzir as perdas de energia automáticas.
y y Desligue sempre o interruptor antes de ligar ou desligar a apli-
cação.
y y Ligue só o inversor externo (não incluído) à saída do “inversor”
na unidade de energia.
y y Não exceda os 150 W nas tomadas de saída de 12 V / CD.
y y Não coloque em curto-circuito as braçadeiras da bateria. A sua
não execução pode causar faíscas ou explosão.
y y Este produto não se destina a ser utilizado por crianças peque-
nas ou pessoas doentes, a não ser que sejam adequadamente
supervisionadas por uma pessoa responsável de modo a asse-
gurar de que são capazes de utilizar a aplicação em segurança.
FUNCIONAMENTO
Painel solar dobrável
y y Abra o painel solar dobrável.
y y Coloque o painel solar dobrável numa posição que tenha o
máximo contacto directo com a luz solar e direccione a célula
solar para o sol. Certifique-se de que nenhuma sombra encobre
a célula solar para uma melhor saída de energia.
y y O painel solar dobrável foi desenhado de uma maneira para
que possa ser inclinado para diferentes ângulos de modo a
aumentar a saída de energia. O ângulo correcto deve ser o
mesmo que a sua latitude local. O ângulo pode ser ajustado
mudando as barras metálicas para as diferentes aberturas no
suporte (ver “Descrição geral do produto”).
y y Certifique-se de que nenhuma sombra encobre o painel solar.
Mesmo que apenas algumas peças do painel solar sejam
cobertas por sombra, o desempenho será reduzido considera-
velmente.
y y O indicador azul LED pisca quando a luz incide no painel solar.
Isto mostra que a energia solar é criada e que o painel solar
está a funcionar correctamente.
y y A seguir, ligue o cabo principal deste painel solar dobrável
à entrada “Solar” na parte de trás da unidade de energia. O
painel carregará a seguir a bateria integrada da unidade de
energia.
y y Um interruptor de tensão do lado esquerdo da célula solar per-
mite-lhe carregar a bateria com tensão diferente. Mude o inter-
ruptor para 12 V para carregar a bateria de 12 V e, ao mudá-lo
para 24 V permite-lhe carregar baterias de 24 V.
y y A placa no poste de enrolamento do cabo principal pode ser
rodada de modo a permitir um fácil enrolamento. Rode as
placas para dentro enquanto as enrola e rode-as depois para
fora de modo a prender o cabo principal dentro da cabina de
cablagem.
Unidade de energia
y y A unidade de energia é uma fonte independente que fornece
energia às suas aplicações. É composta por uma bateria inte-
grada, um controlador de carga e entradas e saídas.
y y Siga os passos descritos na secção “Painel solar dobrável”.
Utilize o painel solar para carregar a bateria integrada (entrada
solar CD 12 V). O carregamento completo do acumulador
requer aprox. 2 a 3 dias se estiver muito sol.
- Certifique-se de que o interruptor de tensão no painel solar
dobrável foi mudado para “12 V” antes de o ligar à unidade
de energia.
y y Ligue a unidade de energia.
y y Quando a bateria estiver a ser carregada através do carregador
do painel solar dobrável, o indicador LED “A carregar” acende.
O indicador LED “A carregar” apaga quando a bateria estiver
completamente carregada.
y y Quando o sistema estiver nas suas condições correctas, o
indicador LED “A funcionar” acende, se a bateria estiver vazia e
não for suficiente para suportar as aplicações, o indicador LED
“A funcionar” apaga. Pare de utilizar qualquer aplicação e car-
regue a bateria utilizando o painel solar dobrável até a bateria
ficar carregada de novo.
y y Esta unidade de energia fornece três saídas:
- Tomada de isqueiro de “12 V”: Fornece energia a qualquer
dispositivo de tensão baixa que possa ser também alimen-
tado através de um adaptador de isqueiro de automóvel,
como por exemplo, o indicador luminoso LED de funciona-
mento incluído. É fornecida uma protecção de borracha para
eliminar sujidade e objectos estranhos de modo a garantir a
utilização segura desta saída.
Ligue só aplicações com o consumo máximo de energia
de 150 W.
- Tomada de isqueiro do “inversor”: Pode ser ligado um
inversor de energia externo (não incluído) a esta saída,
