Solarenergie-Set SES P1307
100 Watt zu belasten. Die Anschlussbuchse ist durch eine
Gummikappe gegen Staub und Fremdkörper geschützt.
Schließen Sie einen Wechselrichter / Inverter niemals
an die Anschlussbuchse „12 V DC“. Dies kann zu Brand
des internen Ladecontrollers führen.
Schalten Sie den Wechselrichter aus bevor Sie diesen an
die Energiestation anschließen.
Die Anschlussbuchse „Inverter“ umgeht den eingebauten
Ladecontroller. Bitte benutzen Sie nur einen hochwerti-
gen Wechselrichter mit ordnungsgemäßer Ladekontroll-
funktion.
An die Inverter-Buchse nur Wechselrichter anschlie-
ßen (max. Belastbarkeit beachten)! Andere Geräte dürfen
nicht angeschlossen werden, da ansonsten der Akku tief-
entladen und somit beschädigt werden kann.
- USB-Port: Laden von mobilen elektronischen Geräten über
USB-Port (MP3-Player, Handy usw.).
y y Erweiterte Akkukapazität: Der Eingang „Battery“ auf der
Rückseite der Energiestation kann an einem externen Akku
(nur 12 V) angeschlossen werden. Hierdurch erhöht sich die
Gesamtkapazität und ist nicht nur auf die 7 Ah des integrierten
Akkus beschränkt. Eine erweiterte Akkukapazität verlängert
die Betriebsdauer angeschlossener Geräte. Schließen Sie das
Anschlusskabel (Nr. 5) zwischen Anschlussbuchse „Battery“
und externem Akku an.
Achten Sie auf die korrekte Polarität. Schließen Sie zunächst
das rote Kabel (+) und dann das schwarze Kabel (-) an.
Trennen Sie die Kabel in umgekehrter Reihenfolge ab.
Schließen Sie die Batterieklammern nicht kurz, das kann zu
Funkenbildung oder Explosion führen.
Sicherungswechsel
y y Die Energiestation hat für die Anschlussbuchsen „12 V DC“ und
„Inverter“ jeweils eine 10 Ampere-Sicherung (10 Ampere Kfz-
Sicherung). Gehen Sie beim Sicherungswechsel wie folgt vor:
1. Schalten Sie die Energiestation aus.
2. Entfernen Sie die 10 Gehäuse-Schrauben auf der Rückseite
der Energiestation.
3. Öffnen Sie die hintere Verkleidung.
4. Tauschen Sie die Sicherung aus.
5. Schließen Sie die Verkleidung und schrauben Sie die
10 Gehäuse-Schrauben wieder ein.
Wartung und Pflege
y y Bitte laden Sie den Akku regelmäßig bei Nichtgebrauch (alle 4-6
Monate). Bei Überalterung besteht die Gefahr der Akkuschädi-
gung.
y y Akku-Austausch: Verkürzt sich die Betriebsdauer angeschlosse-
ner Geräte bei geladenem Akku erheblich, dann sollte der Akku
ausgetauscht werden.
1. Schalten Sie die Energiestation aus.
2. Entfernen Sie die 10 rückseitigen Gehäuse-Schrauben der
Stromstation.
3. Öffnen Sie die hintere Verkleidung.
4. Nehmen Sie den Akku heraus und ziehen Sie die Anschlüsse
ab. Achten Sie auf die korrekte Polarität. Ziehen Sie
zunächst das schwarze Kabel (-) und dann das rote
Kabel (+) ab.
5. Setzen Sie einen neuen Akku ein und schließen Sie ihn mit
korrekter Polarität an. Schließen Sie zunächst das rote
Kabel (+) und dann das schwarze Kabel (-) an.
6. Schließen Sie die Verkleidung und schrauben Sie die
10 Gehäuse-Schrauben wieder ein.
y y Halten Sie die Oberflächen der Energiestation und des Solar-
moduls sauber. Wischen Sie sie gelegentlich mit einem weichen
Tuch ab. Vermeiden Sie Kontakt mir säurehaltigen und alkali-
schen Flüssigkeiten.

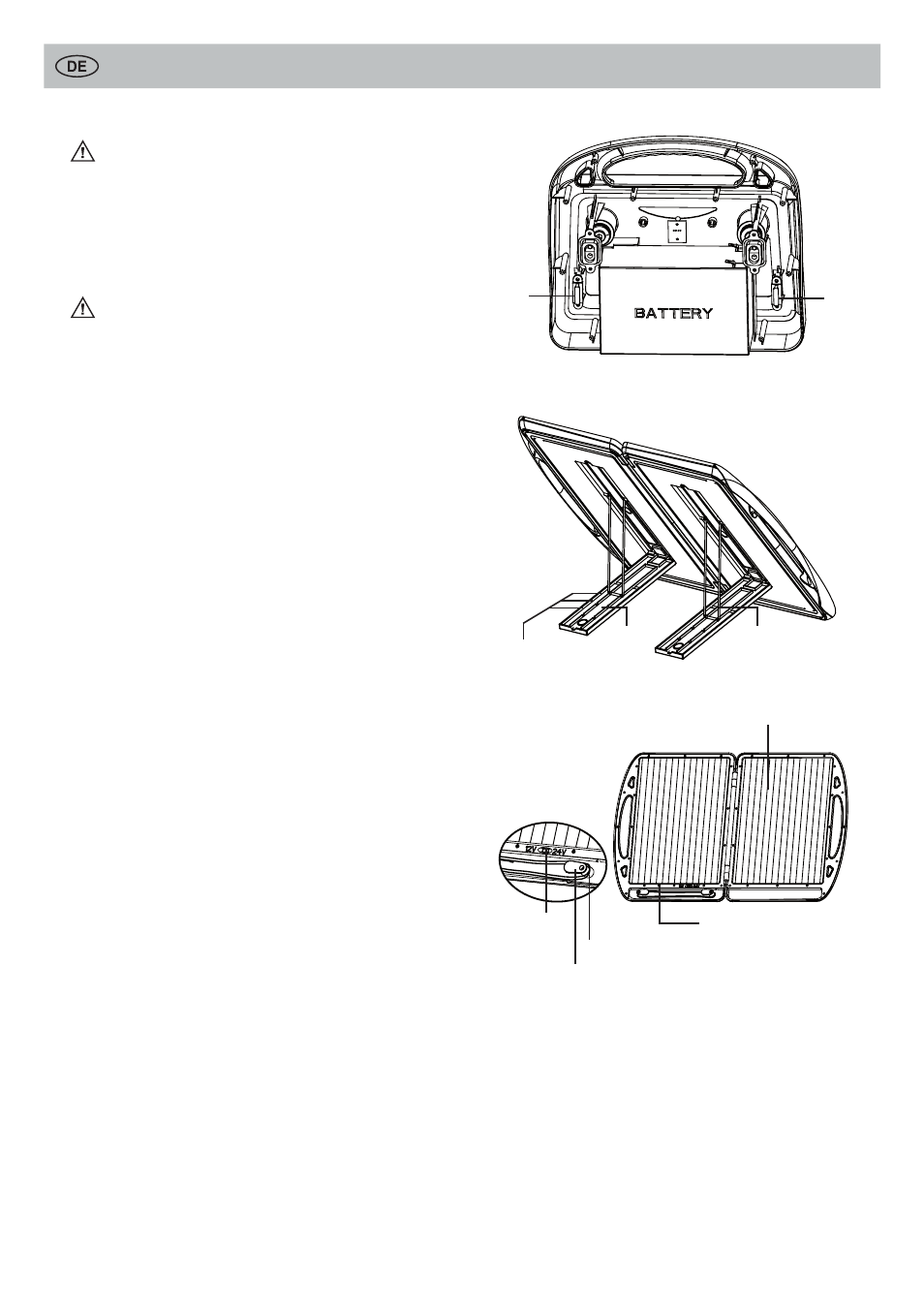

Produktansicht
Hintere Verkleidung geöffnet
10 A Siche-
rung für
Wechsel-
richter-
Anschluss
10 A Siche-
rung für 12 V-
Anschluss-
Buchse
Standfuß
Arretierungsnut
Metallbügel
Kabelaufwicklung
Status-LED “Solar”, blau
Solarmodul, aufgeklappt
Drehbares Plättchen
Schalter
„12 V/ 24 V“
