4

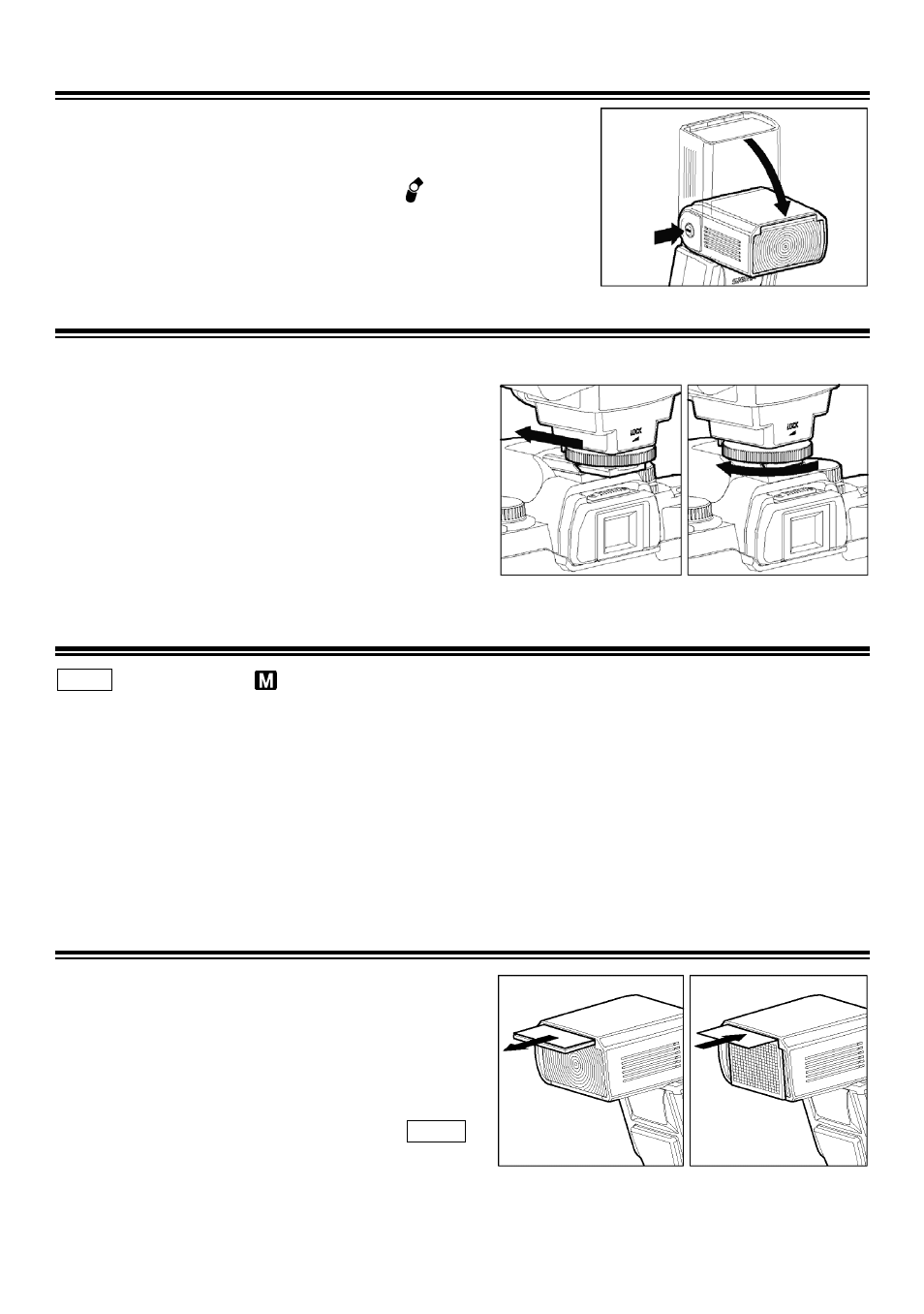

発光部のセット
上下バウンスロック解除ボタンを押しながら、発光部を正面方向に
セットします。
◆
電源スイッチを
ON にし、液晶パネルに
マークが点灯、もし
くは点滅表示された場合、発光部は正しく正面方向にセットされ
ていませんのでご注意ください。
カメラへの取り付け方
電源スイッチが
OFF になっているのを確認してから、カメラのホットシューに止まるまで差し込みま
す。シュー締付けリングを回し固定してください。
◆
カメラへの着脱はフラッシュの下部を持って行い、
取付けシューやカメラのホットシューに無理な力が
加わらないように注意してください。
◆
フラッシュ内蔵のカメラでは、必ず内蔵フラッシュ
を収納した状態で取り付けてください。
◆
取り外す際には、シュー締め付けリングを
◄LOCK
と反対方向に最後まで回してからカメラから外して
ください。
照射角のセット
ZOOM ボタンを押すと
の表示が出て、ボタンを押すごとに照射角が次のように切り換わります。
24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm →(自動)
DA、DFA、FA、FAJ、F レンズ、及びシグマ製 AF レンズをご使用の場合、使用レンズの焦点距離に
合った照射角に自動的にセットされます。
◆
上記レンズとデジタル一眼レフカメラとの組合せでご使用の場合、使用レンズの焦点距離による
35mm 判とデジタルカメラとの画角差を自動的に換算します。
◆
電源を
ON にすると自動的に前回使用した照射角にセットされますので、表示を確認してください。
◆
レンズの焦点距離よりも望遠側(数値の大きい方)にセットした場合は、画面の四隅が暗くなります。
◆
照射角が変わると、ガイドナンバーも変化します。
ワイドパネルについて
このフラッシュは通常状態で
24mm の画角をカバー
します。
17mm までの広角レンズを使用するときには、
ワイドパネル
+キャッチライトパネルを止まるまで引
き出します
(強く引っ張らないでください)。 キャッ
チライトパネルは元の位置に収納してください。照射
角は自動的に
17mm 画角対応にセットされます。
◆
事故などによりワイドパネルが外れると、
ZOOM ボ
タンが機能しなくなります。ご購入店、もしくは弊
社営業所に修理をお申しつけください。
