25
XL-TG10150UD-en-US Rev B · 2013-05-23 · Amendments and errors reserved. © SAF-HOLLAND, Inc.
Pump Hydraulic Schematic

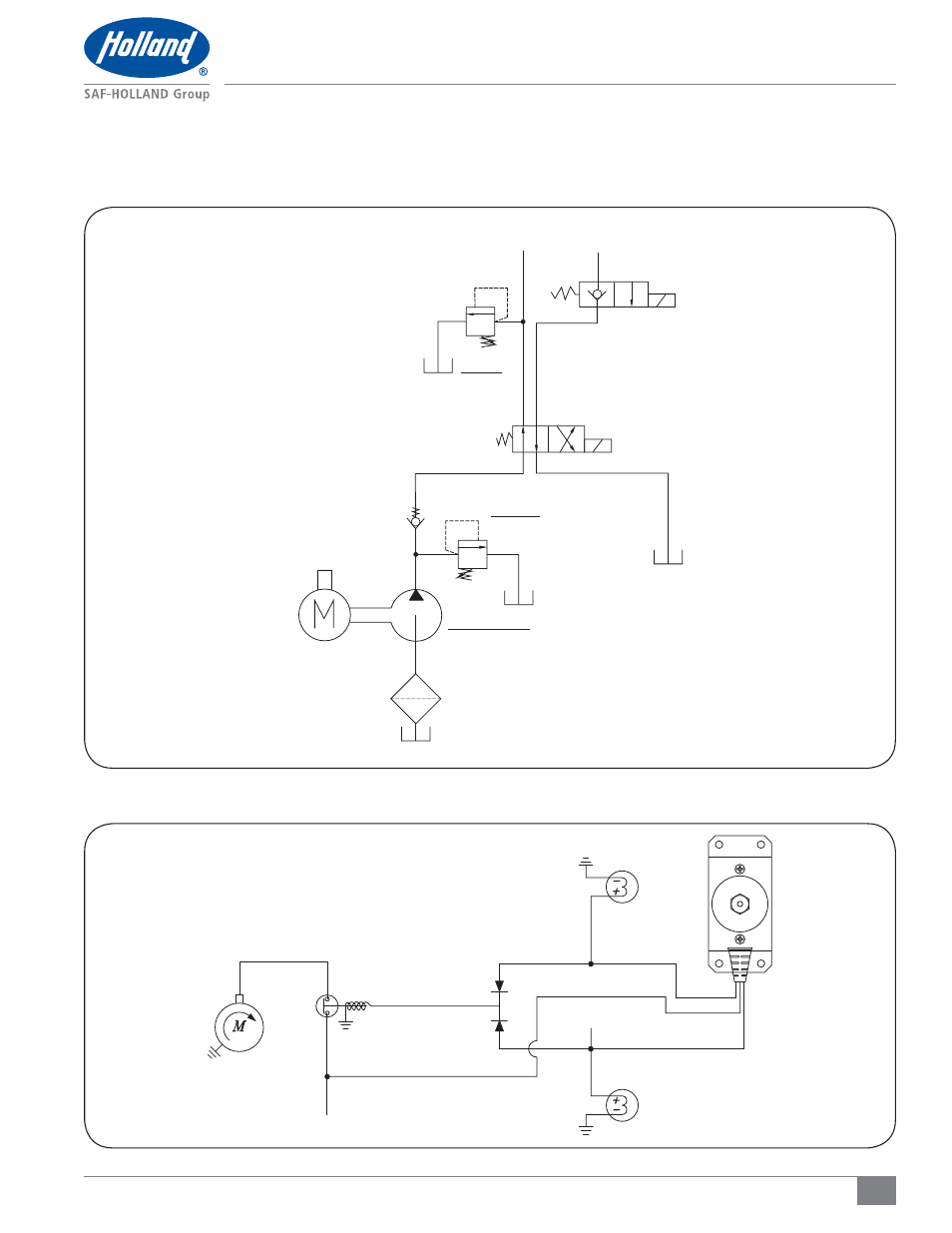

15. Pump Hydraulic and Electrical Schematic
Figure 37 (Hydraulic Schematic)
Figure 38 (Electrical Schematic)
B (DOWN)
A (UP)
1.98 CC/REV
0.121 IN3/REV
34 BAR
500 PSI
193 BAR
2800 PSI
WHITE WIRE
(4W2P)
BLACK WIRE
(2W2P)
+ 12V DC BATTERY(+VE)
WHITE (UP)
FLOW PORT C1
BLACK (DOWN)
FLOW PORT C2
GREEN (POWER)
2W2P
VALVE
COIL FLOW
PORT C2
4W2P VALVE COIL FLOW PORT C2
MOTOR START
SOLENOID
