Instrucciones de operación
PRECAUCIÓN

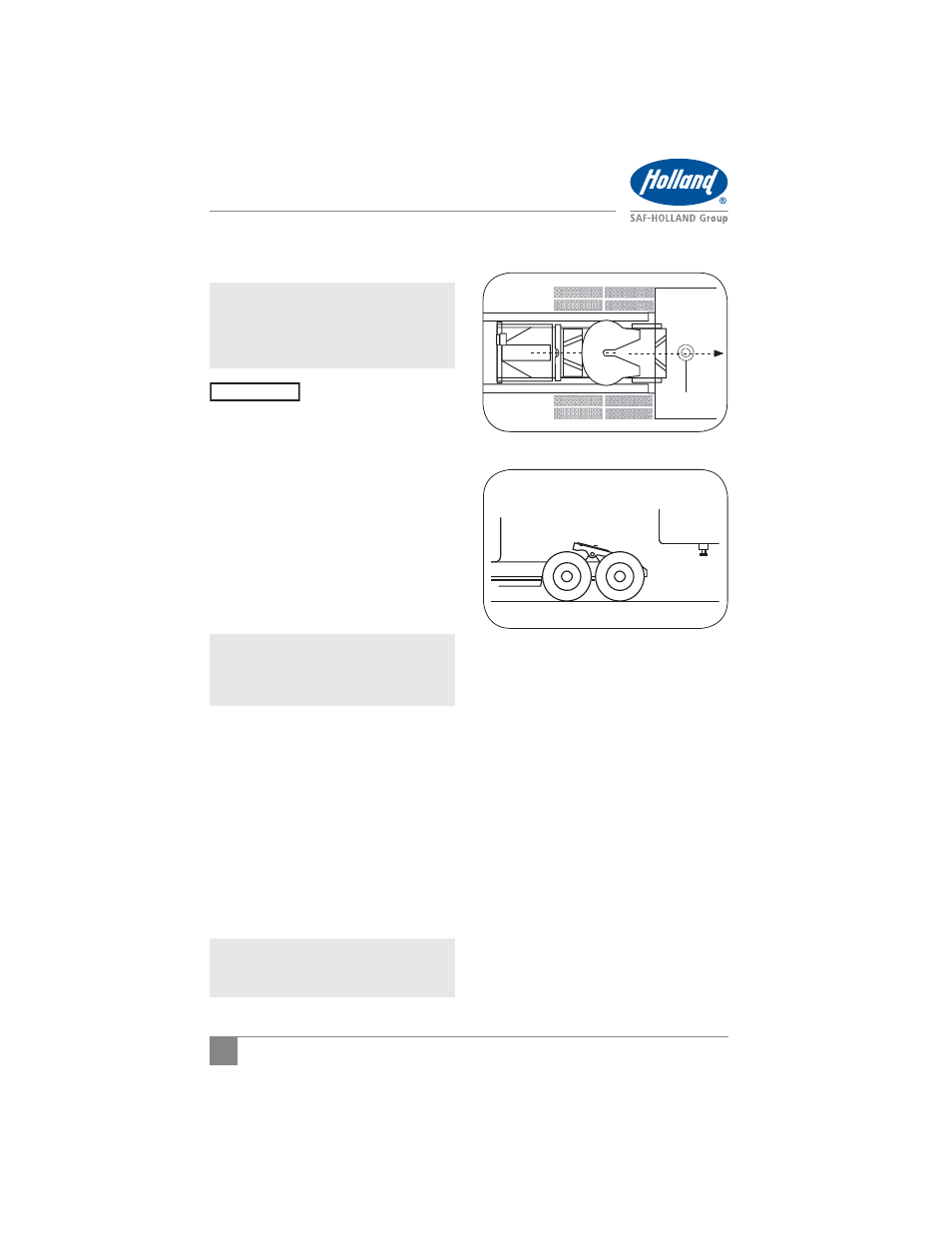

7. Procedimientos de acople
IMPORTANTE: Seguir los procedimientos
de acople de las quintas
ruedas FW16 Low Lube
es extremadamente
importante.
Si no sigue todos los
procedimientos contenidos
en estas instrucciones de
acople puede ocasionar
daño a las placas lubricantes.
1. Bloquee las ruedas del remolque.
2. Ubique el tractocamión de manera que el
centro de la quinta rueda esté alineado
con el perno rey.
3. Desplazándose en línea recta, haga
retroceder lentamente el tractocamión
hacia el remolque. DETENGA el
tractocamión antes de hacer contacto
con el remolque (Figura 11).
IMPORTANTE: NO ponga en contacto
la quinta rueda y el
remolque o podría dañar
las placas lubricantes.
4. Ponga el freno de estacionamiento del
tractocamión y colóquelo en neutral.
5. Vacíe completamente el aire de la
suspensión del tractocamión, asegúrese
de que la quinta rueda está por debajo
de la superficie de contacto del remolque
(Figura 12).
6. Salga de la cabina y asegúrese de que
la quinta rueda esté por debajo de la
placa del acoplador superior. Verifique la
altura adecuada de la quinta rueda. Si
el remolque está demasiado bajo, use el
patín para elevar la altura del remolque.
NOTA: Para operar correctamente el patín,
siga las instrucciones publicadas
por el fabricante del patín.
Figura 12
VACÍE LA SUSPENSIÓN NEUMÁTICA
ANTES DE RETROCEDER
Figura 11
REMOLQUE
(ARRIBA)
PERNO
REY
