• Nałożyć zespół kominka na podzespół zasysania.
Wykonać między dwoma częściami połączenie
elektryczne (Fig. 9).
• Definitywnie zamocować zespół kominka do
podzespołu zasysania przy użyciu wkrętów
(skonsultować rysunek odpowiadający posiadanemu
modelowi) (Fig. 8Q).
Uwaga!
Sprawdzić czy dolna część kominka jest
prawidłowo umieszczona na środkowej listwie (Fig.
20).
• Umocować górną część zespołu kominka do listwy
wspornikowej za pomocą 2 wkrętów (Fig. 16).

Zamontować ramę nośną filtra węglowego i filtra/filtrów
przeciwtłuszczowych i sprawdzić poprawność działania
okapu.
Opis okapu
Rys. 1
1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Osłona przeciw parze
6. komin teleskopowy
7. wylot powietrza ( tylko w wersji filtrującej)
8. wyposażonego w oświetlenie (dotyczy tylko modelu
podanego na Fig. 1G).
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
wyciągu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
Funkcjonowanie – Model wyposażony w pulpit
przyciskowy

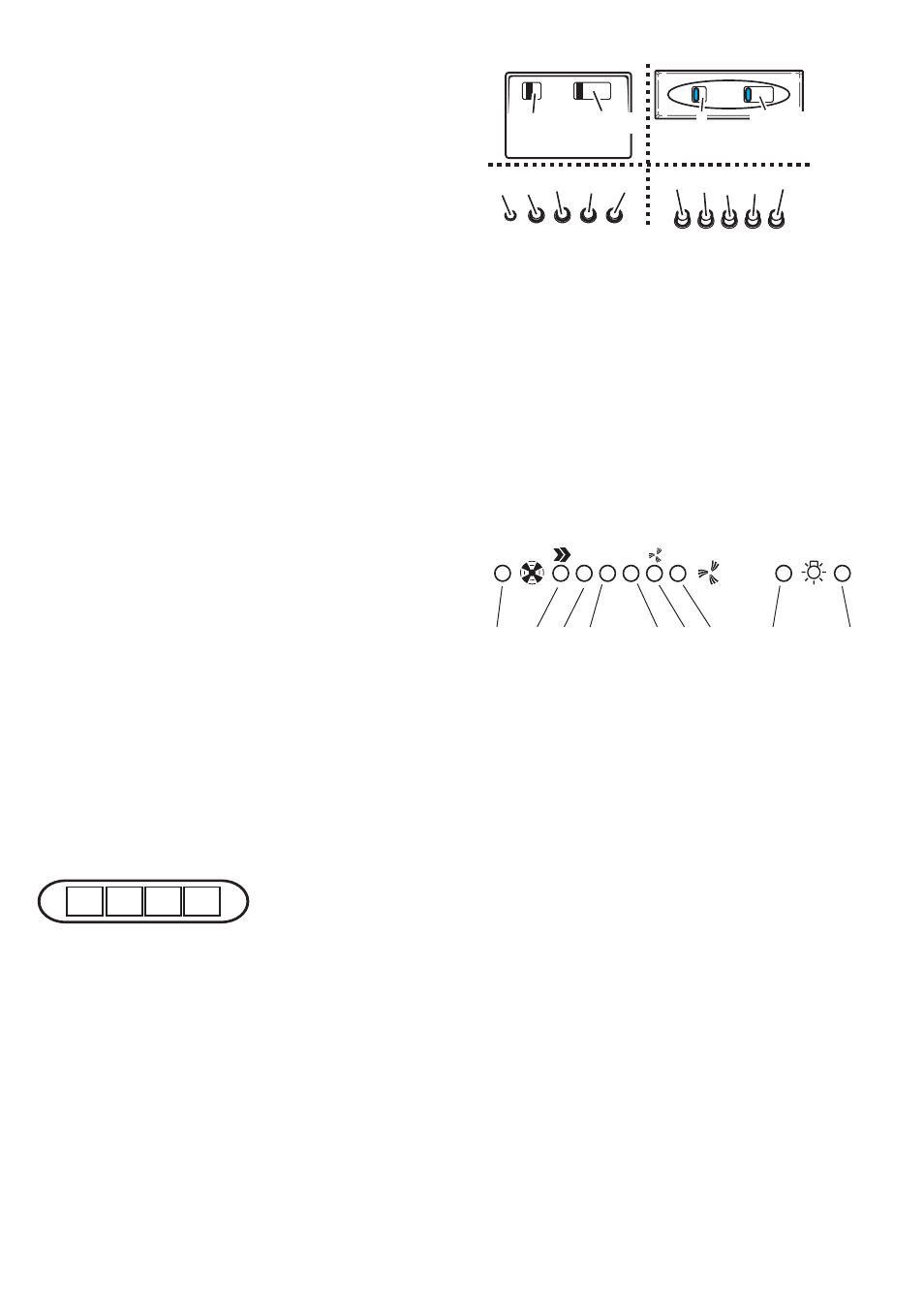

Opis panelu sterowniczego i funkcjonowania okapu

A
B
C
D

A. Wyłącznik oświetlenia ON/OFF.
B. Wyłącznik ON/OFF i wybór 1 prędkości (w przypadku małej
ilości oparów)
B+C. Wybór 2 prędkości (w przypadku średniego natężenia
oparów)
B+D. Wybór 3 prędkości (w przypadku silnego natężenia
oparów)

a
a b-c d e
f
b-c-d-e
b-c-d-e
a
a b c d e

a. ON/OFF oświetlenie
b. OFF silniki
c. - d. - e. Moc zasysania minimalna (c.), średnia (d.),
maksymalna (e.).
f. Lampka kontrolna funkcjonowania okapu, (jeżeli
przewidziana).
Nota: Niektóre modele są wyposażone tylko w jedną moc
zasysania.

Uwaga: modele posiadające zawór elektryczny są
wyposażone w klawisze: (a) oświetlenie ON/OFF, (b)
zamknięcie i (c) otwarcie zaworu elektrycznego.
Model ze sterowaniem elektronicznym
1 2 3
O
O
I
F C
1 2 3 4
5 6 7
8
9

1. Przycisk OFF silnika
2. Przycisk ON i przycisk wyboru szybkości silnika 1 – 2 – 3
– 1 – 2...
3.  LED wskazówka szybkości 1
4. LED wskazówka szybkości 2 i nasycenia filtra
przeciwtłuszczowego ( w tym ostatnim przypadku Led
wysyła sygnał przerywany – zobacz instrukcje
czyszczenia filtrów tłuszczowych) .
Po tym jak został umyty filtr przeciwtłuszczowy,
przycisnąć przycisk 1 ( zobacz na stronie poprzedniej)
przez około trzy sekundy, aż do wydania przez system
sygnału akustycznego ( bip), Led 4 przestanie migać.
5. LED wskazówka szybkości 3 i nasycenia węgla
aktywnego ( w tym ostatnim przypadku Led wysyła
sygnały przerywane – zobacz instrukcja wymiany filtra i
węgla aktywnego)
UWAGA! Urządzenie sygnalizujące nasycenie filtra i
węgla aktywnego jest nieaktywne.
W przypadku, jeśli chce się zainstalować filtr z węglem
aktywnym należy włączyć działalność urządzenia
sygnalizującego nasycenie filtra węgla aktywnego. W
związku z tym należy przycisnąć jednocześnie przycisk 2
i 7 przez 3 sekundy, na początku tej czynności migać
będzie tylko LED 4, po 3 sekundach rozpocznie miganie
również LED 5, aby wskazać, że urządzenie kontroli
nasycenia filtra węgla aktywnego jest włączone.
Aby przerwać działanie przycisnąć ponownie dwa
przyciski: po trzech sekundach LED5 przestanie migać,
