Elektrické napojenie
Napätie siete musí zodpovedať s napätím udaným na etikete
charakteristiky umiestnené vo vnútri odsávača pary. Ak je
predložená zástrčka, zapojiť odsávač pary do rozvodu
zhodného so stanovenými právnymi predpismi na prístupnom
území. Ak nie je predložená zástrčka (priamy spoj so sieťou),
alebo zástrčka nie je umiestnená na prístupnom území,
pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú
kompletné odpojenie sa zo siete podľa podmienok kategórie
nadmierného napätia III, v zhode s pravidlami inštalácie.
UPOZORNENIE: pred napojením okruhu odsávača pary do
prívodovej elektrickej siete a pred kontrolou jeho správnej
činnosti, skontrolovať stále, aby kábel siete bol správne
namontovaný.
Montáž
Odsávač pary je vybavený upevňovacími klinmy vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsoblivosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnosť
odsávača pary.
Predbežné informácie pre montáž odsávača pary:
Odpojiť odsávač pary od elektrickej siete vypnutím
elektrického vedenia na hlavnom domácom riadiacom pulte.
Vybrať filter/filtre tukov a rám uhoľného filtra.

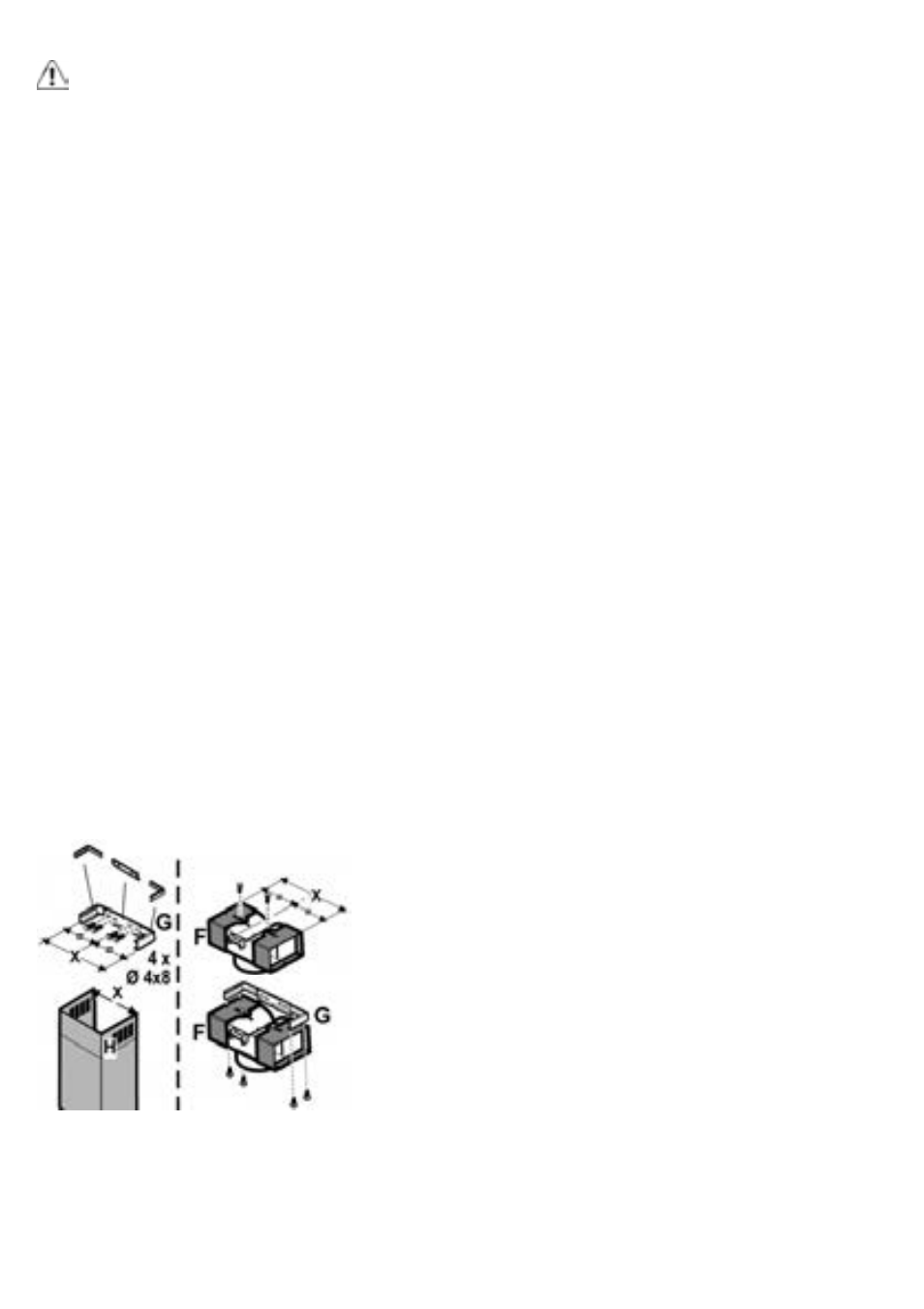

Predmontáž strmeňa podstavca dymovodu (iba keď
strmeň pozostavajúci z 3 častí je súčasťou vabavenia)
Predmontare 3 časti strmeňa podstavca dymovodu so 4
skrutkami, šírka strmeňa bude musieť byť rovnaká ako
vnútorná šírka teleskopiského dymovodu.
Predmontáž deflektora (keď deflektor pozostavajúci z 3
častí je súčasťou vybavenia – deflektor sa používa iba vo
filtračnej verzii)
Predmontovať 3 časti deflektora s
2 skrutkami, šírka
deflektora bude musieť byť rovnaká ako šírka strmeňa
podstavca dymovodu.
Iba pre zobrazené modely v Obr. 1E/8E – 1D/8D – 1Q/8Q
Odstrániť a UCHOVAŤ skrutky, ktoré predbežne upevňujú
(kôli dôvodom dopravy) odsávač pary alebo skupinu
dymovodov ( na základe obdržaného modelu) so odsávacou
skupinou. PNa uľahčenie montáže dve časti sa musia
odpojiť, presvedčiť sa, ako sú časti medzi sebou
upevnené, kôli znovu namontovaniu vo vhodnej chvíli.
Skôr ako sa prikročí k upevneniu odsávača pary k odsávacej
skupine, presvedčiť sa, že kovový pás (skéma pary), ktorý
drží svietidlá a filter/filtre tukov, je správne spojený s čelnou
stranou, v prípade potreby upraviť polohu pásky smerom
dopredu až po koniec chodu.
Pozor! Dymovod je pripravený na montáž vo Filtračnej verzii.
V niektorých modeloch, v prípade, že sa želá používať
odsávač pary v Odsávacej verzii, sa môže prevrátiť horná
sekcia dymovodu až po jej vsunutie do vnútra dolnej sekcie
dymovodu tak, aby otvory pre vývod vzduchu neboli viditeľné.
Dymovody, s ktorými túto operáciu je možné vykonať sú
poznateľné, pretože upevňovacie body strmeňa G (pozrieť
pokračovanie montáže 20a-20b) sa opakujú aj na spodnej
strane hornej sekcie dymovodu.
Pozor! Pre všetky už montované modely:
operácie montovania „1,2,3“ sa neberú do úvahy, montáž
odsávača pary začínať od operácie „4“.
1. Oprieť odsávaciu skupinu na rovnú plochu a nasunúť na
ňu spodnú časť odsávača pary (riadiť sa podľa nákresu
zodpovedajúceho obdržanému modelu – napríklad - Obr.
1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H -
1R/8R - 1N-1O-1P).
2. Uskutočniť elektrické napojenie medzi dvoma časťami
(Obr. 9).
3. Definitívne upevniť odsávač pary na odsávaciu skupinu
so skrutkami (riadiť sa podľa nákresu zodpovedajúceho
obdržanému modelu – napríklad - Obr. 1C/8C - 1D/8D -
1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-
1P).
4. Na stene vyznačiť s ceruzou čiaru až po strop,
zodpovedajúcu stredovej priamke, kôli uľahčeniu
operáciam montáže (Obr. 10).
5. Aplikovať schému vrtania na stenu: zvislá čiara stredovej
linii vytlačenej na schéme vrtania sa musí zhodovať
stredovaj priamke vyznačenej na stene, okrem toho
spodný okraj schémy vrtania zodpovedá spodnému
okraju odsávača pary: brať na vedomie, že spodný okraj
odsávača pary, po dokončení montáže, musí byť
vzdialený od variacej plochy aspoň 50 cm v prípade
elektrického plameňa a
65 cm v prípade plameňa
plynového alebo kombinovaného.
6. Oprieť spodný podstavcový strmeň na schému vrtania
tak, aby priliehal na čiarkovaný obdlžník, vyznačiť dva
vonkajšie otvory a vyvrtať ich, odstrániť schému vrtania,
vložiť do steny dve hmoždinky a upevniť 2 skrutkami
5x45 mm podstavcový strmeň odsávača pary (Obr. 10).
Upozornenie iba pre modely zobrazené na Obr.
1Q/10Q:
Upevniť stredný strmeň s 2 skrutkami a hmoždinkami na
stenu nad spodný strmeň (pozrieť sa na schému vrtania
pre polohu otvorov).
7. Ak sú dodané zmontované modely, upevniť háčky na
strany odsávaciej skupiny s 2 skrutkami (Obr. 10a).
