57
gás especificarem uma distância maior, deve-se levar em
conta esta indicação.
Conexão elétrica
A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa. Se
dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível. Se não dotada de ficha (conexão directa à rede) ou
a tomada não se encontra em zona acessível, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação de rede e de verificar seu correcto
funcionamento, controlar sempre que o cabo de rede esteja
montado correctamente.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.
Informações preliminares para a instalação do exaustor:
Isole o exaustor da alimentação eléctrica: para o efeito,
desligue as fases no quadro geral doméstico da instalação
eléctrica.
Remover o/s filtro/s gorduras e o chassis do filtro de carvão
activado.

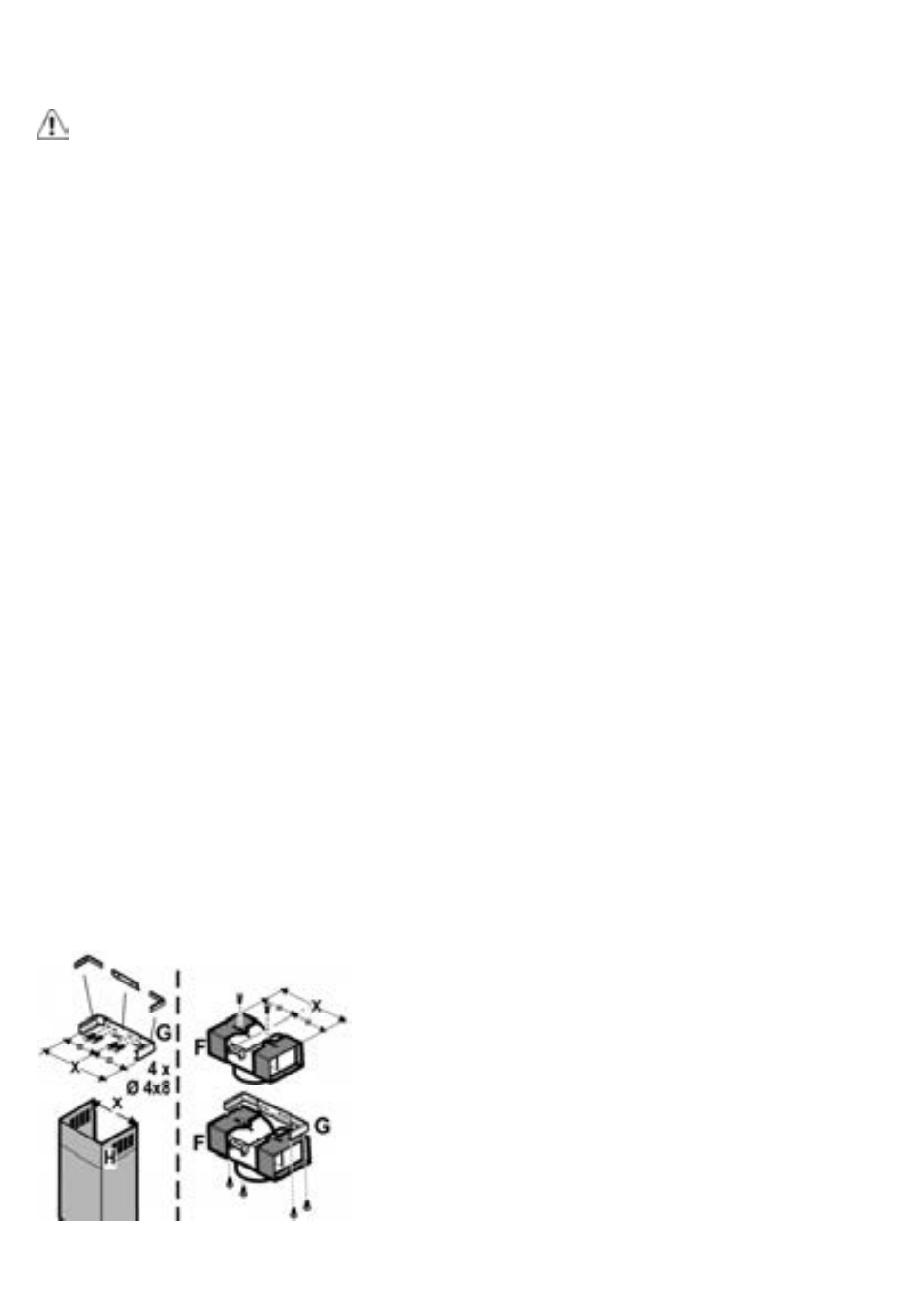

Pré-montagem do elemento de suporte chaminés (3
partes)
Pré-montar as 3 partes do elemento de suporte chaminés
com 4 parafusos, a largura do elemento de suporte deverá
ser idêntica à largura interna da chaminé telescópica.
Pré-montagem do deflector (somente quando é fornecido
um deflector composto de 3 partes - o deflector é
utilizado apenas para a versão filtrante)
Pré-montar as 3 partes do deflector com 2 parafusos, a
largura do deflector deverá ser idêntica à largura do elemento
de suporte chaminés.
Somente para os modelos ilustrados na Fig. 1D/8D -
1E/8E - 1Q/8Q
Tirar E GUARDAR os parafusos que fixam temporariamente
(por motivos de transporte) a coifa ou o conjunto chaminés
(com base no modelo possuído) com o conjunto aspirante.
Para facilitar a instalação as duas partes são enviadas
desmontadas; para repetir a montagem no momento oportuno
verificar como as partes são fixadas entre si.
Antes de efectuar a fixação da coifa ao conjunto aspirante
verificar que a faixa metálica (barreira vapores) que sustenta
as lâmpadas e o(s) filtro(s) gorduras esteja bem acoplada
com a parte frontal; em caso de necessidade ajustar a
posição da faixa para frente até o fim de curso.
Atenção! A chaminé está predisposta para a instalação na
Versão filtrante. Em alguns modelos, caso se deseje utilizar a
coifa na Versão aspirante pode-se virar a secção superior da
chaminé até inseri-la no interior da secção inferior da chaminé
de modo que as fendas de saída ar não sejam mais visíveis.
As chaminés onde tal operação é possível são reconhecíveis
porque os pontos de fixação no suporte G (ver sequência de
instalação 20a-20b) estão repetidos também no lado inferior
da secção superior da chaminé.
Atenção! Para todos os modelos já montados:
as operações de montagem „1, 2, 3“ não devem ser
consideradas, para a instalação da coifa começar pela
operação „4“.
1 . Apoie a unidade aspirante sobre uma mesa e instale
nela a parte inferior do exaustor (consultar a figura
correspondente ao modelo que se possui – por exemplo
- Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G -
1H/8H - 1R/8R - 1N-1O-1P).
2 . Faça as ligações eléctricas entre as duas partes (Fig. 9).
3. Fixar definitivamente a coifa no conjunto aspirante com
os parafusos (consultar a figura correspondente ao
modelo que se possui – por exemplo - Fig. 1C/8C -
1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R -
1N-1O-1P).
4 . Com um lápis, trace uma linha na parede, até ao tecto,
correspondente ao centro do exaustor: isto irá facilitar as
operações de instalação (Fig. 10).
5 . Aplique o esquema de perfuração na parede: a linha
vertical no centro, impressa no esquema de perfuração,
deverá coincidir com a linha central traçada na parede;
além disso, a borda inferior do esquema de perfuração
corresponde à borda inferior do exaustor. Lembre-se de
que o lado inferior do aparelho, concluída a instalação,
deve ficar afastado pelo menos 50 cm da placa de
cozedura se esta possuir discos eléctricos e 65 cm se os
queimadores forem a gás ou mistos.
6. Apoiar o elemento de suporte inferior no gabarito de
furação fazendo-o coincidir com o rectângulo tracejado,
marcar os dois furos externos e furar, tirar o gabarito de
furação, inserir 2 buchas para parede e fixar o elemento
de suporte da coifa com 2 parafusos 5x45 mm (Fig. 10).
Atenção somente para os modelos ilustrados na Fig.
1Q/10Q:
Fixar o elemento de suporte central com 2 parafusos e
buchas para parede em cima do elemento de suporte
