66
oppunder taket, og bruk denne som hullsjablong (det lille
utgravde hullet på støttebøylen, hvis det er et slikt, skal
flukte med linjen som ble tegnet opp på veggen først).
Merk av 2 hull med blyant, bor hullene (Ø 8 mm), og sett
inn de 2 pluggene (Fig. 13).
15. Fest støttebøylen til skorsteinene til veggen med 2 skruer
5x45mm.
16. Hekt ventilatoren på den nedre støttebøylen.
17. Fest ventilatoren definitivt til veggen (OBLIGATORISK!!)
(Fig. 14).
18. Koble et avtrekksrør for røykavtrekk (avtrekksrør og
festebånd er ikke medlevert, må kjøpes separat) til
tilslutningsringen over sugemotoren.
Den andre enden av avtrekksrøret må kobles til en
anordning som leder røyken ut i friluft dersom man bruker
ventilatoren med direkte avtrekk. Hvis man vil bruke
ventilatoren med resirkulering av luften, må man feste
deflektoren F til støttebøylen for skorsteinene G, og koble
den andre enden av avtrekksrøret til tilslutningsringen på
deflektoren F (Fig. 13-15).
19. Utfør elektrisk tilslutning.
Merk: kun for modellene illustrert på Fig. 1Q:
Fortsett fra nr. 23 i installasjonssekvensen.
20. Sett på skorsteinene, og fest dem til støttebøylen for
skorsteinene „G“ (20b) med 2 skruer øverst (20a) (Fig.
16).
Kun for modellen med belysningspunkter med
optiske fibre (Fig. 1G):
Forsikre deg om at skorsteinene kan deinstalleres for å få
tilgang til rommet hvor lyspæren med optiske fibre sitter.
Kun for modellen med kontrollpanel på skorsteinen
(Fig. 1L/17L - 1R/17R):
Tre flatkabelen for kommandoene som overføres fra
motorgruppen gjennom hullet i skorsteinen fra innsiden
mot utsiden (20c).
Utfør elektrisk tilslutning fra kontrollpanelet til flatkabelen.
Merk! Stiften i flatkabelens terminal MÅ tilsvare hullet
i sokkelen for tilslutning bak på kontrollpanelet.
21. La den nedre skorsteinsdelen gli inn slik at den fullt
dekker sugegruppen, helt til den kommer på plass over
ventilatoren (Fig. 18).
22. Fest den nedre skorsteinsdelen med to skruer (kun for
modellen som på Fig. 1H/19H-1J/19J-1L/19L-1M/19M-
1N/19N-1O/19O-1P/19P-1R/19R).
23. Kun for modeller illustrert på Fig. 1Q:
• Tre skorsteinsgruppen inn på sugegruppen.
Utfør elektriske tilslutninger mellom de to delene (Fig.
9).
• Fest skorsteinsgruppen definitivt til sugegruppen med
skruene (jf. figuren som tilsvarer modellen du har)
(Fig. 8Q).
Merk! Kontroller at den nedre skorsteinsdelen
spenner seg fast på den midtre bøylen (Fig. 20).
• Fest den øvre delen på skorsteinsgruppen til
støttebøylen for skorsteinene med 2 skruer (Fig. 16).
Monter rammen med kullfilteret og fettfilteret/-filtrene
igjen, og kontroller at ventilatoren fungerer perfekt.
Beskrivelse av ventilatorhetten
Fig. 1
1. Kontrollpanel
2. Fettfilter
3. Frakoblingsgrep for fettfilteret
4. Halogen lyspære
5. Dampskjerm
6. Teleskopskorstein
7. Luftutgang (kun for bruk i filtrerende funksjon)
8. Belysningspunkter (kun for modellen som på Fig. 1G).
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat og la den fortsette å virke i enda circa 15
minutter etter du er ferdig med matlagingen.
Funksjon – Modell med betjeningsknapper

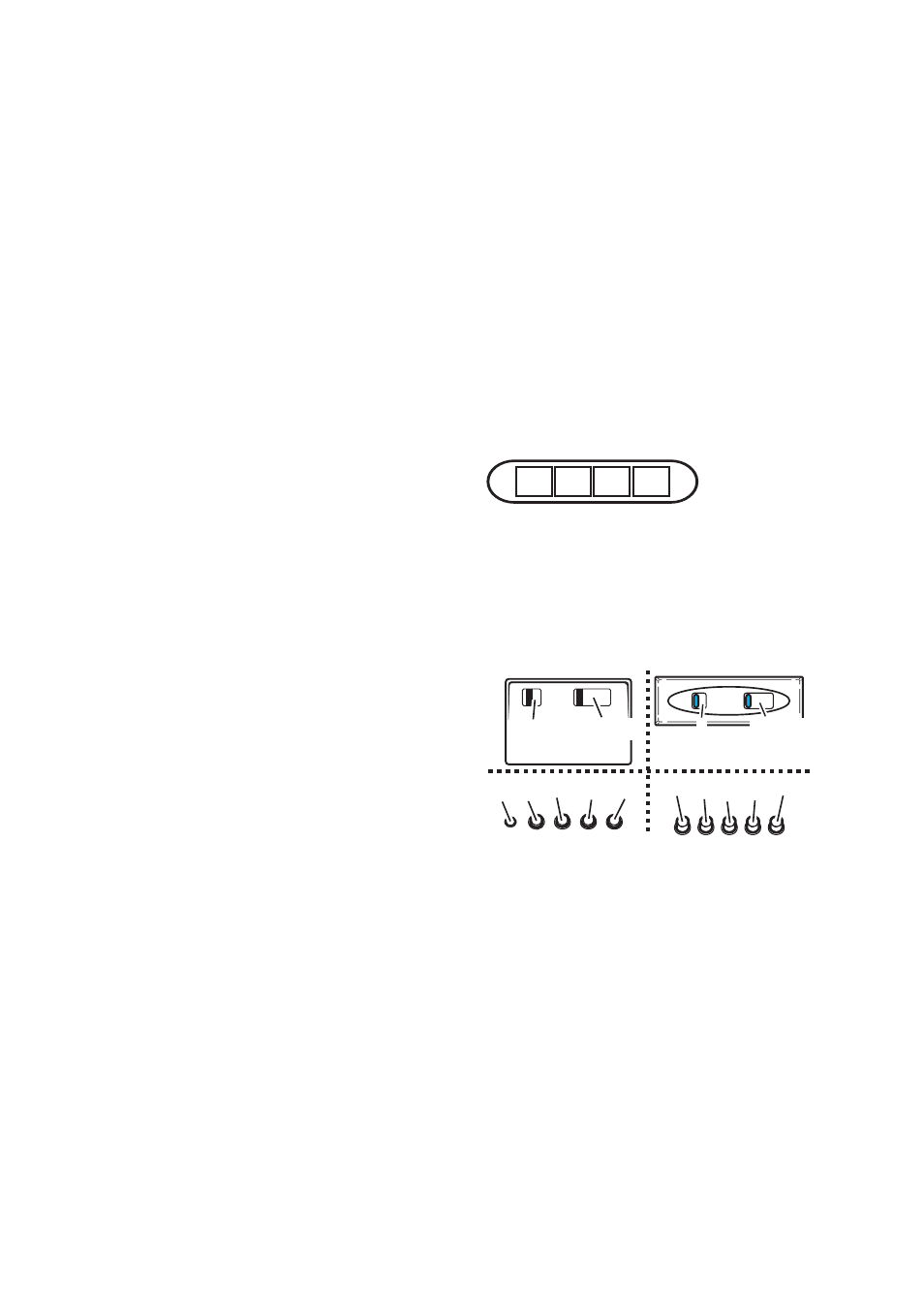

Beskrivelse av kontrollpanelet og ventilatorens funksjon
A B C D
A. Lysbryter ON/OFF.
B. Bryter ON/OFF og valg av hastighet 1 (hvis det er lite damp
og røyk)
B+C. Valg av hastighet 2 (hvis det er middels mye damp og
røyk)
B+D. Valg av hastighet 3 (hvis det er mye damp og røyk)
a
a b-c d e f
b-c-d-e b-c-d-e a
a b c d e
a. Lys ON/OFF
b. Motorer OFF
c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal
(e.).
f. Funksjons-varsellampe (hvis denne er forutsett).
Merk: Noen modeller har kun én sugestyrke.
Merk: modellene med elektrisk ventil leveres med 3 knapper:
(a) Lys ON/OFF, (b) Lukking og (c) Åpning av den elektriske
ventilen.
