parties (Fig. 9).
• Fixer définitivement le groupe cheminées au groupe
aspirant avec les vis (consulter la figure
correspondant au modèle en possession) (Fig. 8Q).
Attention! Contrôler que la section inférieure de la
cheminée s’encastre bien sur l’étrier central (Fig.
20).
• Fixer la section supérieure du groupe cheminées à
l’étrier de support cheminées avec 2 vis (Fig. 16).
Remonter le châssis du filtre à charbon et le/les filtre(s) à
graisse et contrôler le fonctionnement parfait de la hotte.
Description de la hotte
Fig. 1
1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l’air (uniquement pour emploi dans la version
recyclage)
8. points lumière (uniquement pour les modèles comme
indiqué dans la Fig. 1G).
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

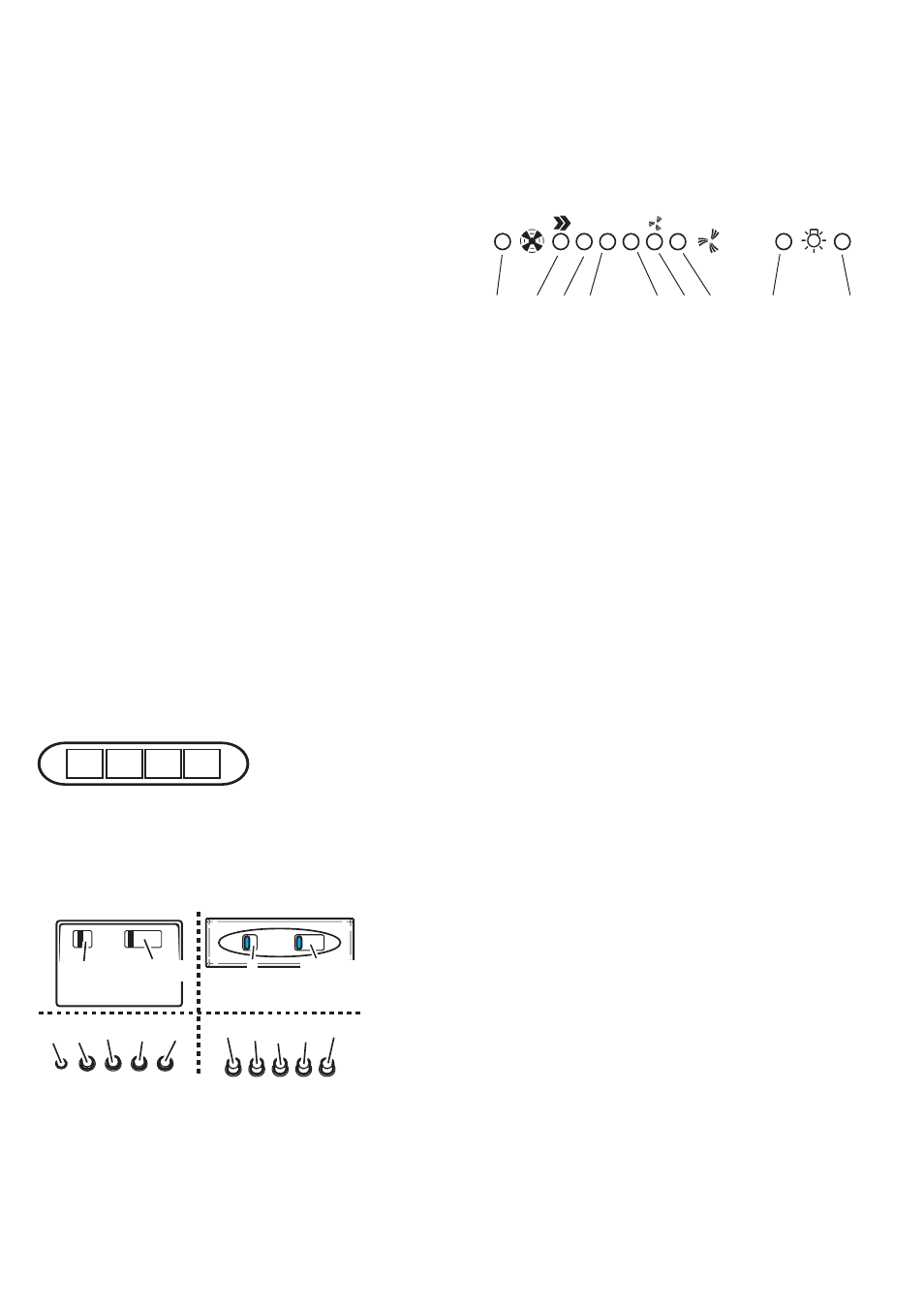

Fonctionnement – Modèle avec Tableau poussoirs
A B C D
A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d’aspriration moyenne
B+D. touche selection puissance d’aspiration maximum
a
a b-c d e f
b-c-d-e b-c-d-e a
a b c d e
a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.),
maximum (e.).
f. Voyant luminineux de fonctionnement (là où il est prévu)
Note: Certains modèles sont munis d’une seule Puissance
d’aspiration
Attention : les modèles avec soupape électrique sont fournis
avec 3 touches :
(a) Lumière ON/OFF, (b) Fermeture et (c) Ouverture Soupape
Électrique.
Fonctionnement - Modèle électronique à 5 touches
1 2 3 O O I
F C
1 2 3 4 5 6 7 8 9
1. Bouton pour éteindre le moteur.
2. Bouton d’enclenchement du moteur et de sélection de
vitesse 1 - 2 - 3 - 1 - 2 -...
3. DEL de vitesse 1
4. DEL de vitesse 2 et témoin DEL de saturation du filtre
anti-graisse métallique (dans ce dernier cas le témoin
clignotera - Voir indications relatives au remplacement
des filtres à charbon actif).
Une fois que le filtre anti-gras a été nettoyé, appuyez sur
le bouton 1 pendant environ 3 secondes jusqu’à ce que
vous entendiez le signal sonore; le DEL 4 s’arrêtera alors
de clignoter.
5. DEL de vitesse 3 et témoin DEL de saturation du filtre à
charbon actif (dans ce dernier cas le témoin clignotera -
Voir indications relatives au remplacement des filtres à
charbon actif).
Une fois que le filtre à charbon actif a été nettoyé,
appuyez sur le bouton 1 pendant environ 3 secondes
jusqu’à ce que vous entendiez le signal sonore; le DEL 5
s’arrêtera alors de clignoter.
Attention!
Le dispositif de signalisation du niveau de saturation du
filtre à charbon actif est désactivé.
Si vous souhaitez activer le dispositif de signalisation du
niveau de saturation du filtre à charbon actif, appuyez
simultanément sur les touches 2 et 7 pendant 3
secondes: lors de la première phase de cette procédure,
la DEL 4 clignotera puis, après 3 secondes, la DEL 5
commencera à clignoter, pour indiquer que le dispositif
de contrôle du niveau de saturation du filtre à charbon
actif est désormais activé.
Si vous souhaitez désactiver le dispositif, appuyez à
nouveau sur les touches 2 et 7.
Après 3 secondes la DEL 5 ne clignotera plus et le
dispositif sera désactivé.
6. Indicateur DEL de vitesse intensive
7. Bouton d’enclenchement de vitesse intensive. Cette
vitesse est utilisée lorsque la concentration de vapeurs et
d’odeurs culinaires est particulièrement élevée (en cas
de fritures, de mets à base de poisson, etc.). La hotte
fonctionnera à cette vitesse élevée pendant environ 5
minutes puis reviendra à la vitesse sélectionnée
précédemment (1, 2 ou 3) ou s’éteindra si aucune vitesse
n’a été sélectionnée. Pour désactiver la vitesse intensive
