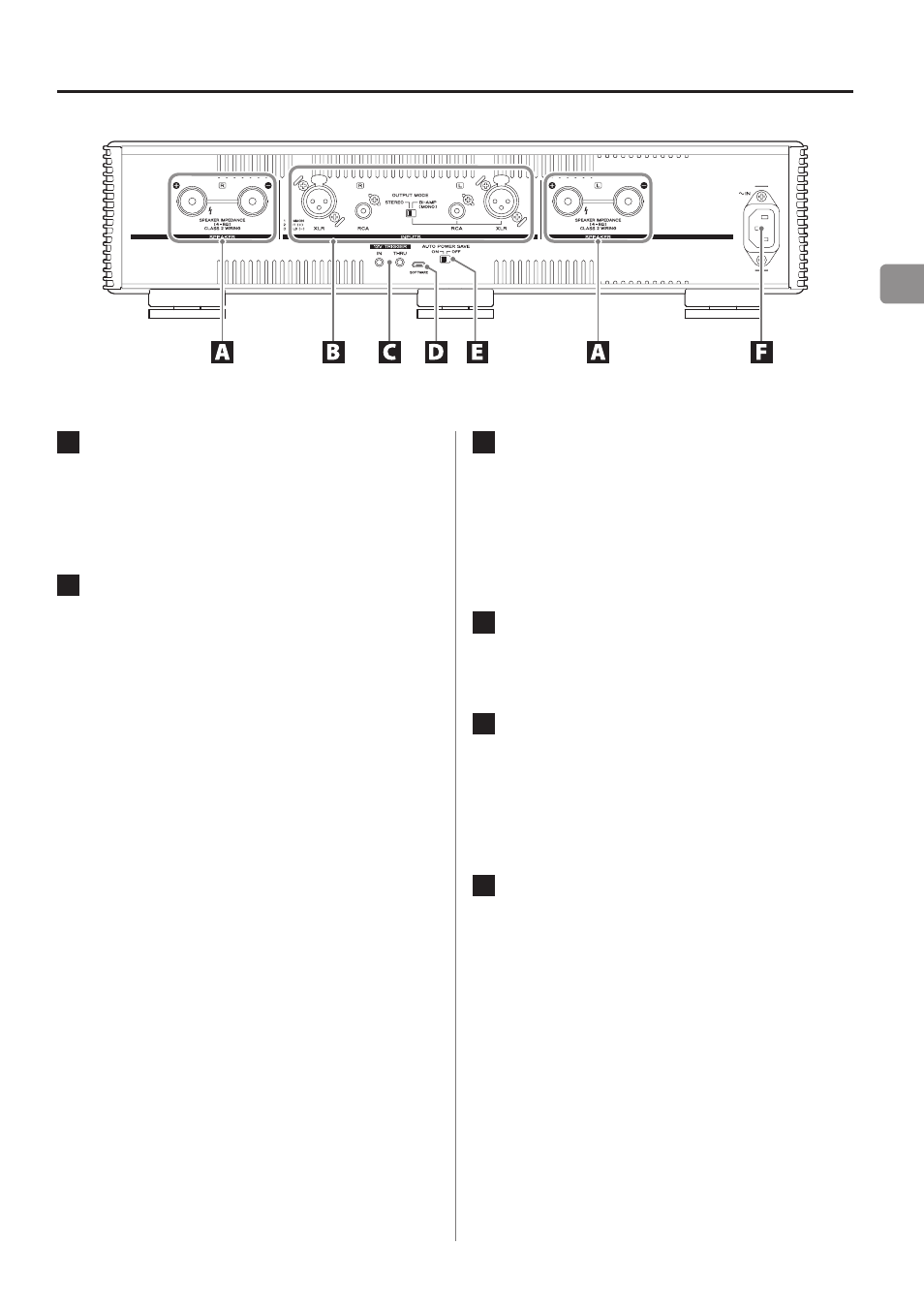

Parties et fonctions (face arrière)
A Borniers pour enceintes (SPEAKER)
Les enceintes ayant une impédance nominale comprise entre
4 Ω et 8 Ω sont prises en charge.
Utilisez des câbles d’enceinte du commerce pour bran-
cher les enceintes.
B Prises d’entrée audio analogique (INPUTS)
Servent à recevoir l’audio analogique stéréo. Reliez-les aux
prises de sortie audio d’un préamplificateur ou d’un autre
appareil tel qu’un convertisseur N/A (DAC) ayant une fonction
de préamplificateur.
o Les prises XLR de cette unité ont le « point chaud » sur la
broche 2.
Utilisez des câbles audio du commerce pour les
branchements.
RCA : câbles RCA
XLR : câbles XLR
Sélecteur OUTPUT MODE
Il détermine le mode de sortie.
STEREO : amplificateur de puissance stéréo (page 23)
BI-AMP : bi-amplificateur mono (page 24)
V
Débranchez toujours les enceintes avant de chan-
ger le mode de sortie. Rebranchez les enceintes
après avoir changé de mode.
Utilisation en mode de sortie STEREO
Reliez la prise d’entrée R (droite) de cette unité à la prise
de sortie R de l’appareil audio source, et la prise d’entrée L
(gauche) de cette unité à la prise de sortie L de l’autre appareil
(page 23).
Utilisation en mode de sortie BI-AMP
Reliez la prise L (gauche) de cette unité à la prise L ou R de l’ap-
pareil audio source. La prise R de cette unité n’est pas utilisée
(page 24).
C Prises de déclenchement (12V TRIGGER)
Utilisez-les pour contrôler l’alimentation depuis une source
externe.
Ne branchez rien à ces prises lorsque vous ne les utilisez pas
(page 25).
Pour le branchement, utilisez des câbles à fiche mini-jack
mono du commerce.
D Port de maintenance (SOFTWARE)
Sert à la maintenance. N’y branchez rien sauf si vous êtes invité
à le faire par notre service après-vente.
E Commutateur d’économie automatique d’énergie
(AUTO POWER SAVE)
Cette unité a une fonction d’économie automatique d’énergie.
Quand celle-ci est activée, l’unité passe automatiquement en
mode de veille après environ 30 minutes sans recevoir de signal
audio.
F Prise d’entrée d’alimentation (~IN)
Branchez ici le cordon d’alimentation fourni.
Une fois tous les autres branchements terminés, raccordez la
fiche du cordon d’alimentation à une prise secteur.
V
N’utilisez aucun cordon d’alimentation autre que
celui fourni avec cette unité. L’utilisation d’autres
cordons d’alimentation peut entraîner un incen-
die ou un choc électrique.
V
Débranchez le cordon de la prise secteur en cas de
non-utilisation prolongée de l’unité.
