Branchements (suite)
Utilisation en mode de sortie BI-AMP
Cette unité peut être utilisée comme bi-amplificateur mono.
Réglez les sélecteurs OUTPUT MODE des unités sur BI-AMP pour les
canaux L et R.
En mode BI-AMP, utilisez deux unités pour la lecture stéréo.
Qu’est-ce que la bi-amplification ?
Cette méthode fait fonctionner les amplificateurs indépendam-
ment pour les haut-parleurs des basses fréquences et des hautes
fréquences.
NOTE
o Le son entrant par les prises audio analogiques INPUTS L sera
produit par les prises SPEAKER L et R.
V
ATTENTION
o La bi-amplification n’est pas possible avec des enceintes qui n’ont
pas de connecteurs distincts pour les hautes fréquences (HF) et
les basses fréquences (LF).
o Pour les connexions en bi-amplification, retirez les cavaliers reliant
les borniers des haut-parleurs et supprimez les connexions entre
les borniers
¥ et ^ des haut-parleurs.
o Ne branchez rien aux prises audio analogiques INPUTS R de
l’unité. Cela pourrait entraîner des dommages.
HF
LF
R
HF
LF
L
Réglez le sélecteur
OUTPUT MODE sur
BI-AMP.
Réglez le sélecteur
OUTPUT MODE sur
BI-AMP.
o Réglez les sélecteurs d’entrée (INPUT) et de mode de sortie
(OUTPUT MODE) de la même manière pour le canal R que
pour le canal L.

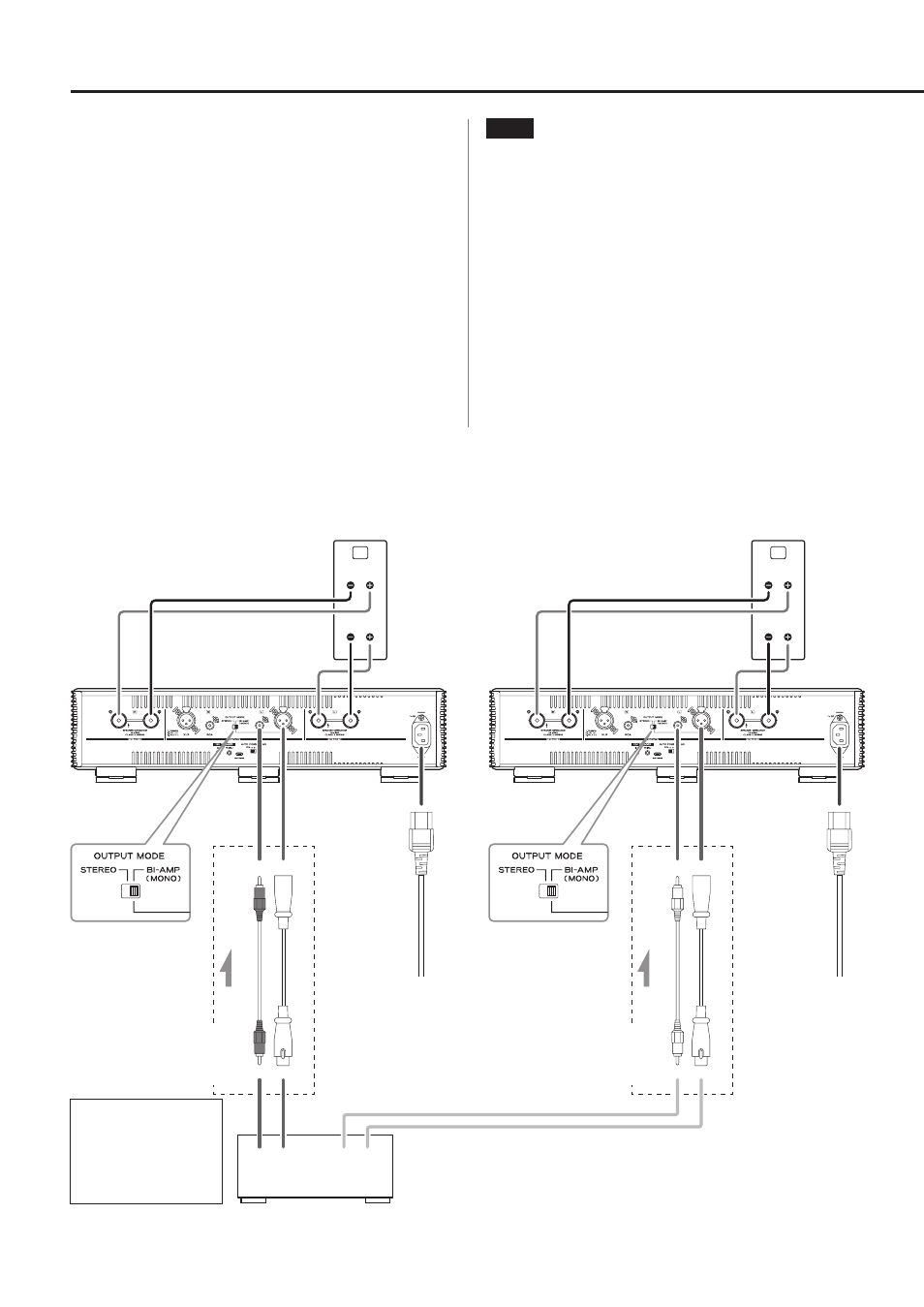

Exemple de connexion
Câble XLR Câble XLR Câble R
CA
Câble R
CA
Cor
don d
’alimen
ta
tion
sec
teur f
ourni
Cor
don d
’alimen
ta
tion
sec
teur f
ourni
Prise secteur Prise secteur
Faites les branchements
au moyen d’un jeu d’un
seul et même type.
Faites les branchements
au moyen d’un jeu d’un
seul et même type.
Enceinte Enceinte
R L
Sortie audio
(PRE OUT, etc)
AP-701 dédié au canal R (droit) AP-701 dédié au canal L (gauche)
Assignation des
broches de la XLR
1. Masse commune
2. Point chaud (+)
3. Point froid (−)
Préamplificateur ou autre appareil à
fonction préamplificateur (tel qu’un DAC)
c c
