26
元件總覽
1
1
1
D
+5V
⚠
警告
請勿連接錯誤類型的 LED 燈條。 JRGB 接頭和 JRAINBOW 接頭提供不同的電壓，如誤將
5V LED 燈條連接到 JRGB 接頭，將會造成此 LED 燈條損壞。
⚠
重要
∙ JRAINBOW 接頭最多可支援 75 個 LED WS2812B 可個別定址 RGB LED 燈條 (5V/
Data/Ground)，最大額定功率為 3A (5V)。如全部使用 20% 亮度，此接頭支援的 LED 燈條
上限則可達 200 個。
∙ 進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。
∙ 請使用 MSI 軟體來控制擴展的 LED 燈條。

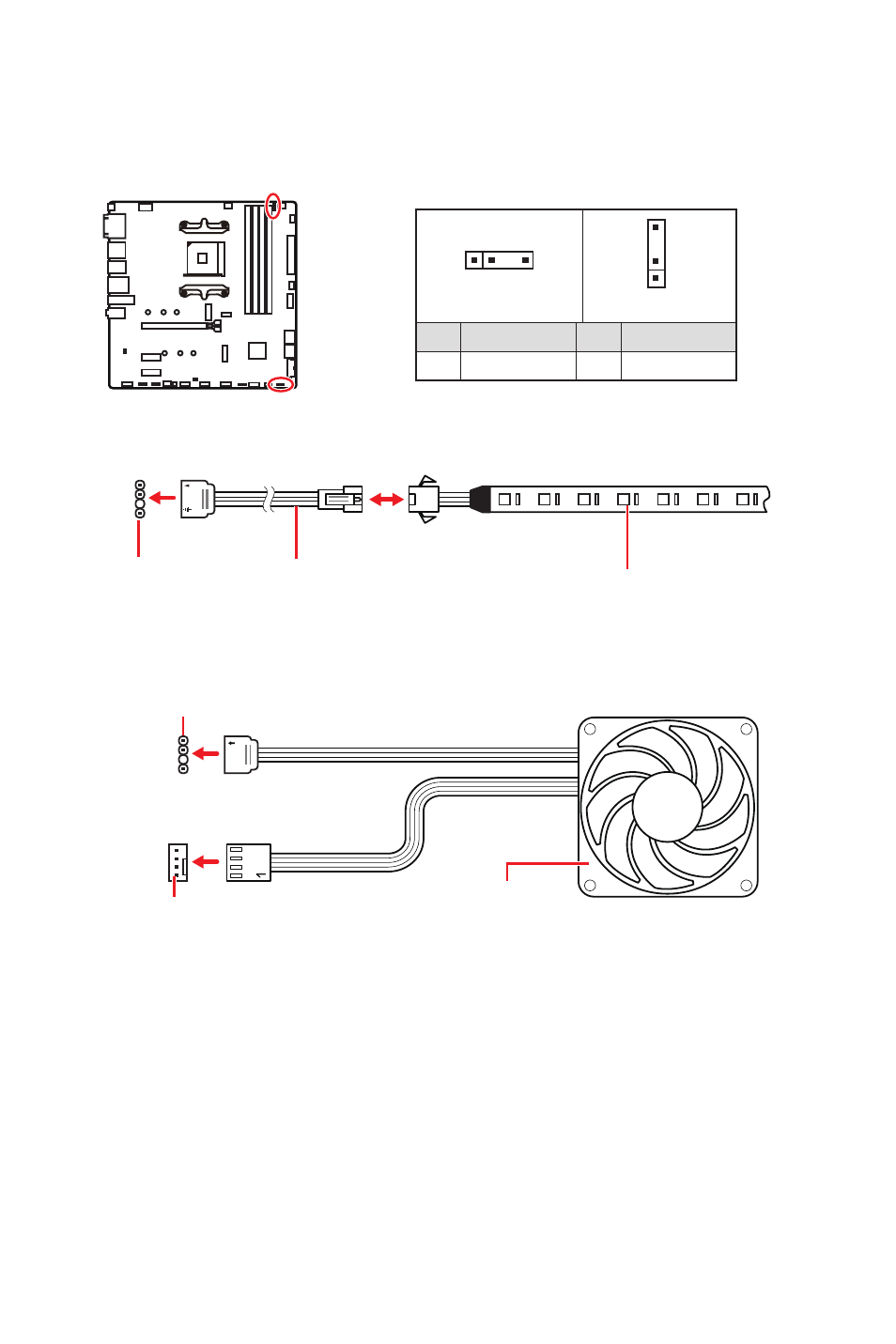

JRAINBOW1~2: 可定址 RGB LED 接頭
JRAINBOW 接頭允許您連接 WS2812B 可定址 RGB LED 燈條 5V。
JRAINBOW
接頭
JRAINBOW 接頭
系統風扇接頭
幻彩 RGB LED 燈
延長線 WS2812B 可個別定址 RGB LED
燈條 5V
1
JRAINBOW1 1
JRAINBOW2
1 +5V 2 Data
3 No Pin 4 Ground
可定址 RGB LED 燈條連接示意圖
可定址 RGB LED 風扇連接示意圖
可定址 RGB LED 風扇
