21
コンポーネントの概要

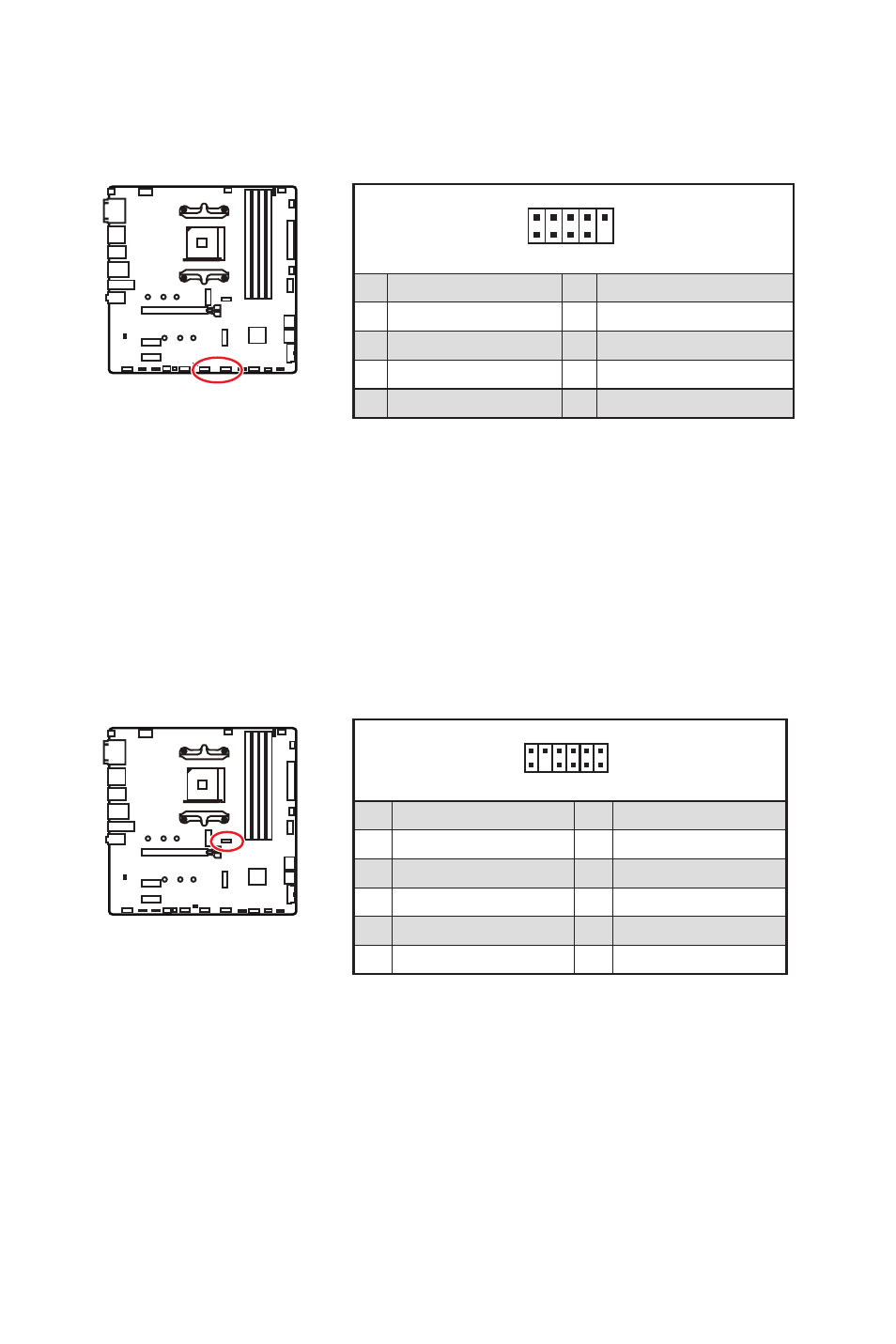

JUSB3~4: USB 2.0コネクター
これらのコネクターにはフロントパネルのUSB 2.0ポートを接続します。
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
⚠
注意
∙ VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損
傷するおそれがあります。
∙ これらのUSBポートでiPad、iPhoneとiPodを再充電するには、MSI ® DRAGON CENTERユ
ーティリティをインストールしてください。
1
2 12
11
1 SPI Power 2 SPI Chip Select
3 Master In Slave Out (SPI Data) 4 Master In Slave In (SPI Data)
5 Reserved 6 SPI Clock
7 Ground 8 SPI Reset
9 Reserved 10 No Pin
11 Reserved 12 Interrupt Request
JTPM1: TPMモジュールコネクター
このコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセキ
ュリティプラットホームマニュアルを参照して下さい。
