20
コンポーネントの概要

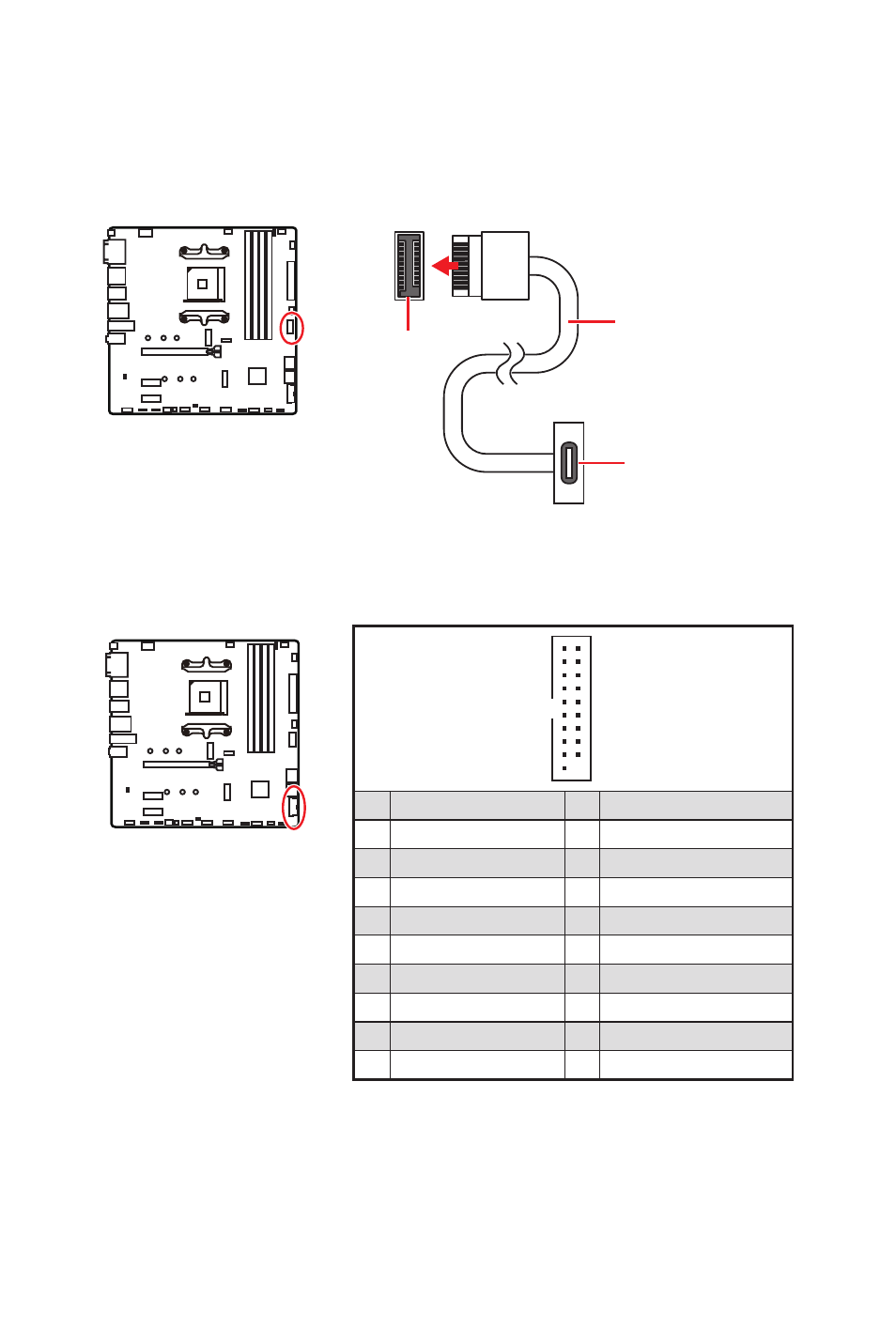

JUSB1: USB 3.2 Gen 1 5Gbps Type-Cコネクター
このコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbps Type-Cコネクターを接続しま
す。このコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向で接
続することを確認してください。
JUSB2: USB 3.2 Gen 1 5Gbpsコネクター
これらのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。
⚠
注意
電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷す
るおそれがあります。
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 Ground 20 No Pin
JUSB1
USB Type-Cケー
ブル
フロントパネルの
USB Type-Cポート
