32. Balanced – Monophoner XLR CabRig Output
Verbinden Sie diesen Ausgang über ein 3-poliges XLR-Kabel mit einem Audio-
Interface, einer Stage-Box oder einem Mischpult. Dadurch wird ein rauscharmer,
niederohmiger und hochwertiger Anschluss für die Aufnahme oder den Live-
Einsatz bereitgestellt.
Das Signal dieses Ausgangs entspricht dem vollständig bearbeiteten Gitarren-
Sound, mit Endstufen- und CabRig-Lautsprecher-Emulation.
Dieses Signal kann über den „Level“-Regler für die CabRig Outputs um 20 dB
abgesenkt werden. Der USB-Stereo-Line-Eingang wird auch durch den Level-
Regler beeinflusst, wenn er über den XLR-Ausgang abgehört wird.
HINWEIS: Dieses Signal wird hinter dem Master-Lautstärkeregler abgegriffen.
33. Line Out – Stereo CabRig Output
Diese 6,35 mm TRS-Klinkenbuchse ist als Stereoanschluss für ein Aufnahmegerät,
Mischpult oder einen Kopfhörer ausgeführt. Verwenden Sie in jedem Fall ein

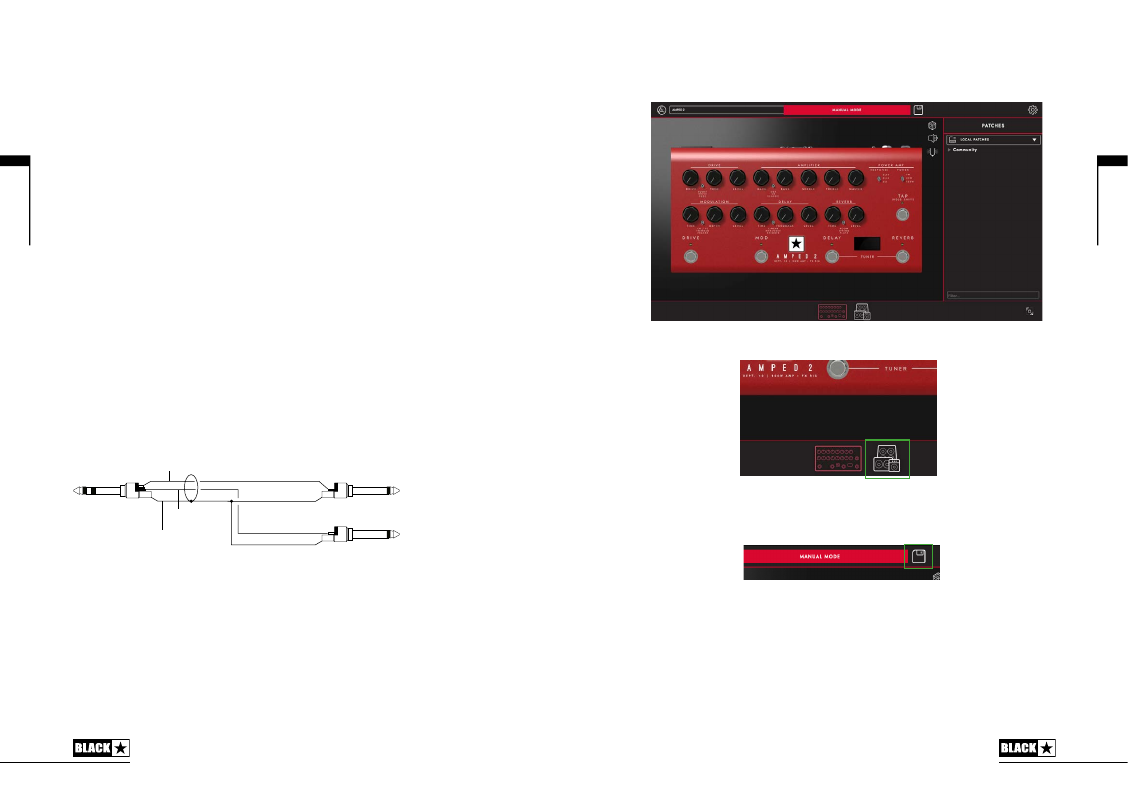

hochwertiges (Stereo-)TRS-Klinkenkabel oder ein Kabel mit TRS auf 2 x TS (mono
– siehe Abbildung unten).
Das Signal dieses Ausgangs entspricht dem vollständig bearbeiteten Gitarren-
Sound, mit Endstufen- und CabRig Lautsprecher-Emulation. Der Sound ist von
der Stellung des CabRig-Schalters (34) und von den detaillierten Einstellungen in
der CabRig-Sektion der Blackstar Architect Software abhängig.
Der CabRig-Signalpegel kann ebenfalls über den Level-Regler (35) um 20 dB
abgesenkt werden. Der USB-Stereo-Line-Eingang wird auch durch den Level-
Regler beeinflusst, wenn er über den Line Out abgehört wird.
HINWEIS: Dieses Signal wird hinter dem Master-Lautstärkeregler abgegriffen.
34. CabRig-Schalter
Mit diesem Schalter wählen Sie eine der drei im Pedal gespeicherten CabRig-
Einstellungen aus. Sie können die drei Werks-Patches in der CabRig-Sektion der
Blackstar Architect Software anpassen.
35. Level - CabRig Outputs
Dieser Regler bietet einen schnellen physikalischen Zugriff auf den Ausgangspegel
für XLR, Line Out und den USB-Audiokanal 3. In der Maximalstellung
(Rechtsanschlag) hat dieser Regler keinen Effekt auf den Signalpegel. In der
Minimalstellung (Linksanschlag) senkt dieser Regler den Signalpegel an diesen
Ausgängen um 20 dB ab.
Architect
Verstärker
Auf dieser Seite können alle Bedienelemente auf der Oberseite (siehe Abschnitt
„Oberseite“ in dieser Anleitung) des AMPED 2 eingestellt werden.
Um zur CabRig-Seite in Architect zu wechseln, klicken Sie auf das CabRig-
Symbol am unteren Rand der Seite. Weitere Informationen zu CabRig finden Sie
im Abschnitt CabRig weiter unten.
Local Patches
Klicken Sie auf das „Speichern“-Symbol in der Symbolleiste, um ein lokales
Patch zu speichern. Alle Einstellungen des Bedienfelds werden in einem lokalen
Patch gespeichert. Lokale Patches können durch einen Doppelklick auf das
entsprechende Patch im Patches-Feld geladen werden.
HINWEIS: Lokale Patches können nicht in Ihrem Verstärker gespeichert werden.
Sie können nur dann geladen und auf den Verstärker geladen werden, wenn eine
Verbindung zu Blackstar Architect hergestellt ist.
Deutsch
Deutsch
Ring
Screen
Tip
Left channel
to mixer
Right channel
to mixer
