20

XL-TG10156UD-en-US Rev A · 2013-04-18 · Amendments and errors reserved. © SAF-HOLLAND, Inc.

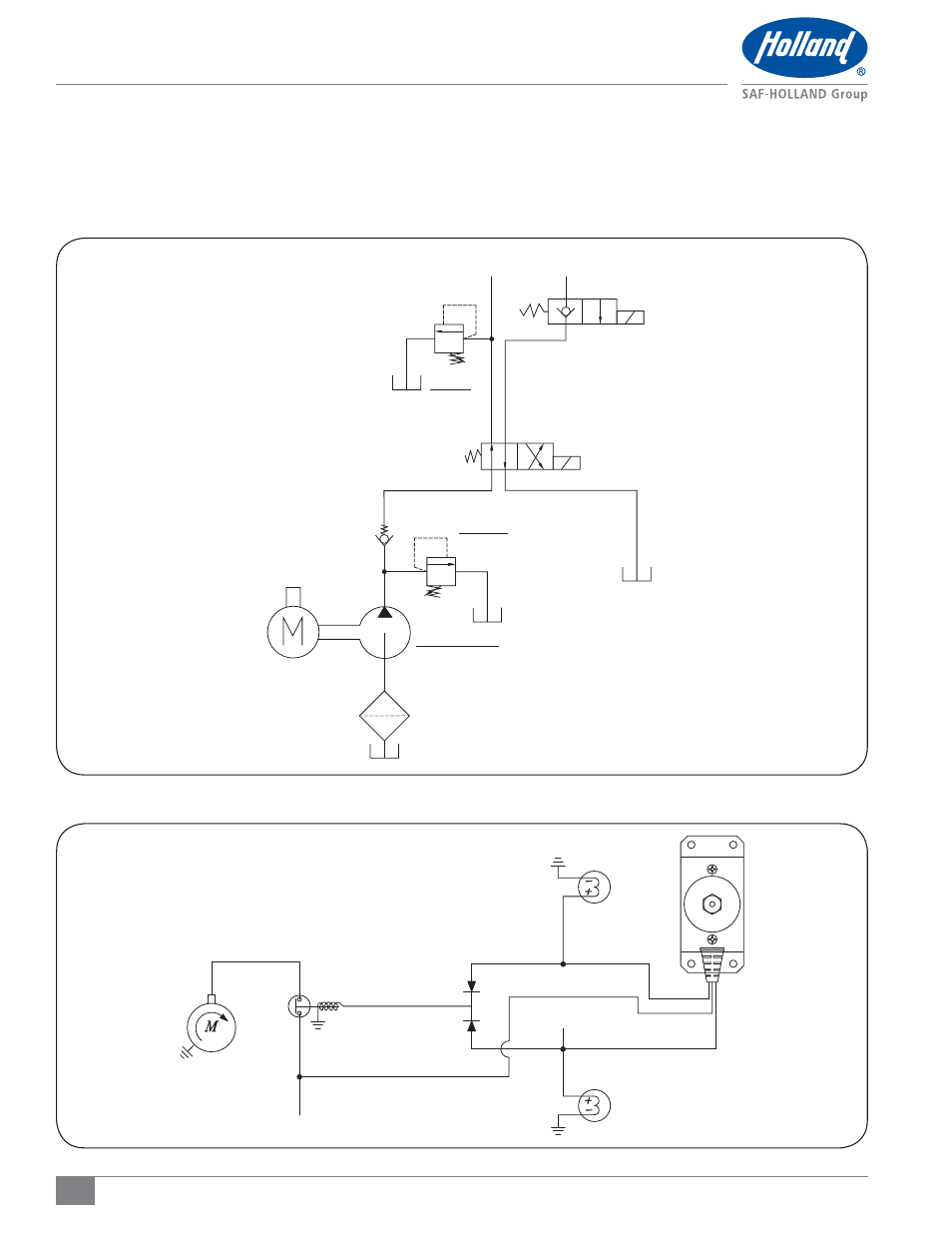

Pump Hydraulic Schematic

Figure 26 (Electrical Schematic)

1.98 CC/REV
0.121 IN3/REV

34 BAR
500 PSI

193 BAR
2800 PSI

WHITE WIRE
(4W2P)

BLACK WIRE
(2W2P)

+ 12V DC BATTERY(+VE)

WHITE (UP)
FLOW PORT A

BLACK (DOWN)
FLOW PORT B

GREEN (POWER)

2W2P
VALVE
COIL FLOW
PORT B

4W2P VALVE COIL FLOW PORT A

MOTOR START
SOLENOID

A (UP)

B (DOWN)

Power Down Option

Figure 25 (Hydraulic Schematic)

14. Pump Hydraulic and Electrical Schematic
