Miller Electric 600 X - Manual (Page 95)

OM-4428 Page 91
803 661-C
23
1
2
3
11
16
21
18
20
17
14
13
15
5
9
10
8
4
7
6
12
19
22
25
24

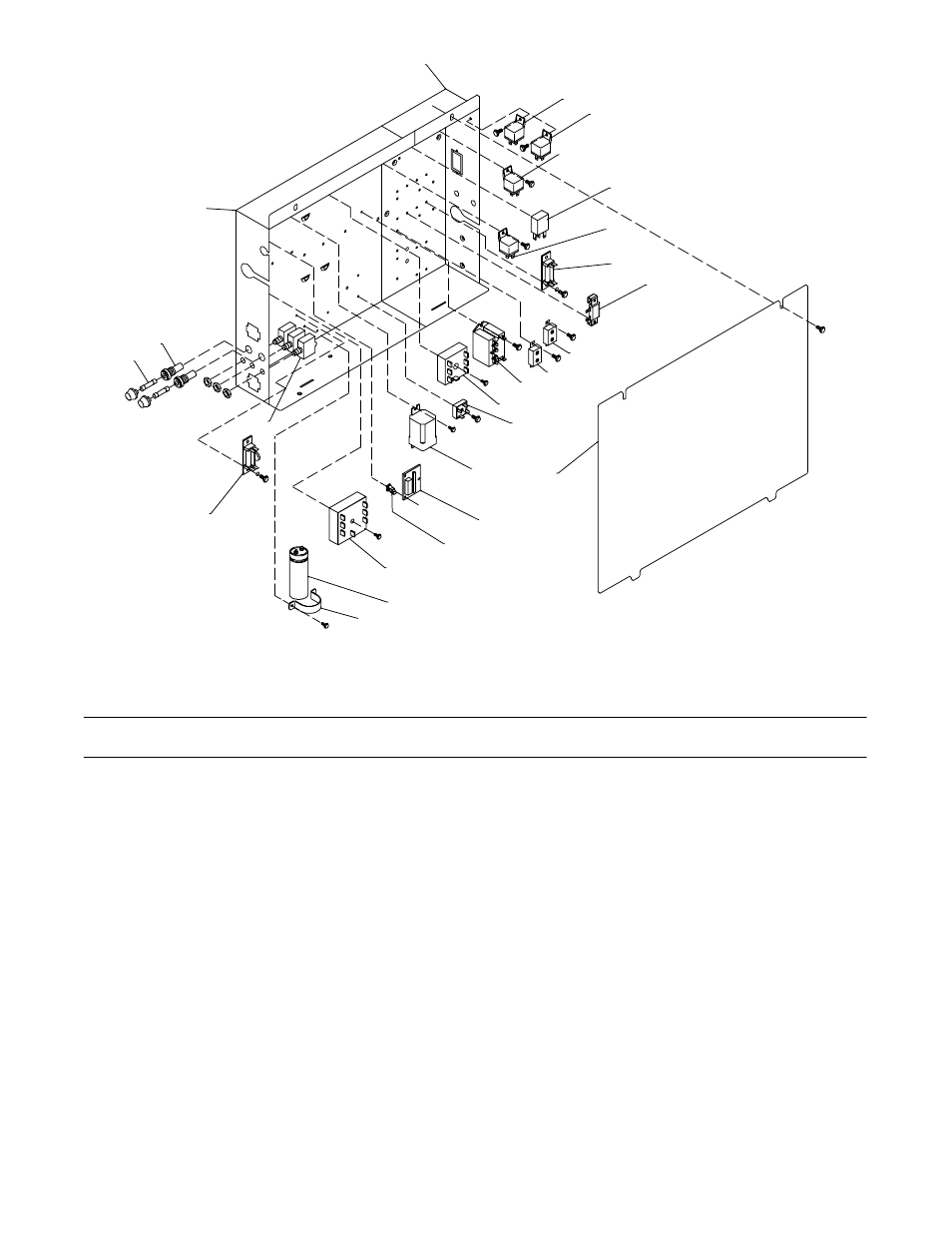

Figure 15-3. Control Box Assembly − CC/CV Models
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 15-3. Control Box Assembly − CC/CV Models (Figure 15-1 Item 98)
Quantity
1 F1, F2 *085 874 FUSE, mintr cer slo-blo 10A 250V 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 046 432 HOLDER, fuse mintr .250 x 1.250 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 201 077 CONTROL BOX, lh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 201 078 CONTROL BOX, rh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 CR3 090 104 RELAY, encl 12VDC SPST 30A/15VDC spin flange mtg 1 . . . . . . . . . . . . . . . . . . . . . . . . . .
6 CR8 ♦197 325 RELAY, encl 12vdc spst 70a 4pin flange mtg 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 CR1 214 876 RELAY, encl 6vdc spst 35a/14vdc 5 pin 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 CR6 ♦090104 RELAY, encl 12vdc spst 30a/15vdc 5pin flange mtg 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 D8/C8 189 701 DIODE/CAPACITOR BOARD 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 CB14 205 927 CIRCUIT BREAKER, auto reset 12vdc 12 amp 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 CB10 190 374 CIRCUIT BREAKER, auto reset 12VDC 40A 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 CR5 223 710 RELAY, encl 12vdc dpst−no 25a 6pin flange 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 PC7 ♦195 706 MODULE, pull to idle, two output, 7 pin 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 SR1 035 704 RECTIFIER, integ 40A 800V 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 201 079 COVER, control box 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 CR4 ♦113 247 RELAY, encl 12vdc dpdt 20a/120vac 8pin flange mtg 1 . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 PC9 192 224 CIRCUIT CARD ASSY, display 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 134 201 STAND-OFF, support pc card 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 TD1 214 928 TIMER, delay on make/break open 30 sec 12vdc 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 C9 087 110 CAPACITOR, elctlt 240uf 200VDC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 177 136 CLAMP, capacitor 1.375dia 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 D1/C1 189 701 DIODE CAPACITOR BOARD 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
