Copyright © 2013 NEXCOM International Co., Ltd. All Rights Reserved.

16

Chapter 2: External Connectors Pinout Description

NViS2310 User Manual

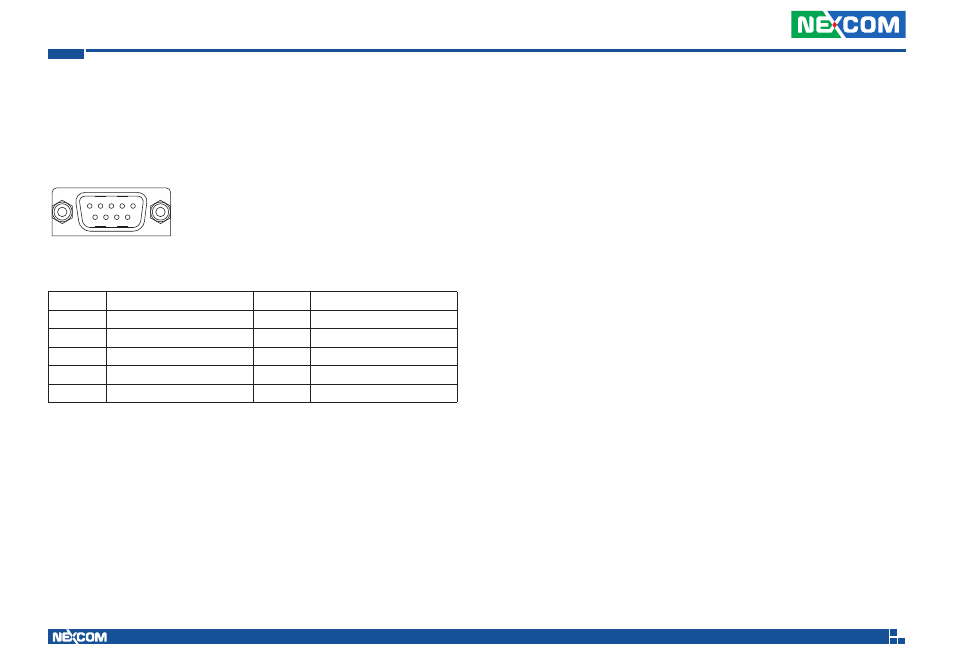

MCU-DIO

Connector Number: 21

1

5

6

9

Pin

Definition

Pin

Definition

1

NC

2

NC

3

MCU-DI1

4

MCU-DI2

5

GND

6

NC

7

NC

8

MCU-DO1

9

MCU-DO2
