52
Montagem
SEKU 2000 A1
PT

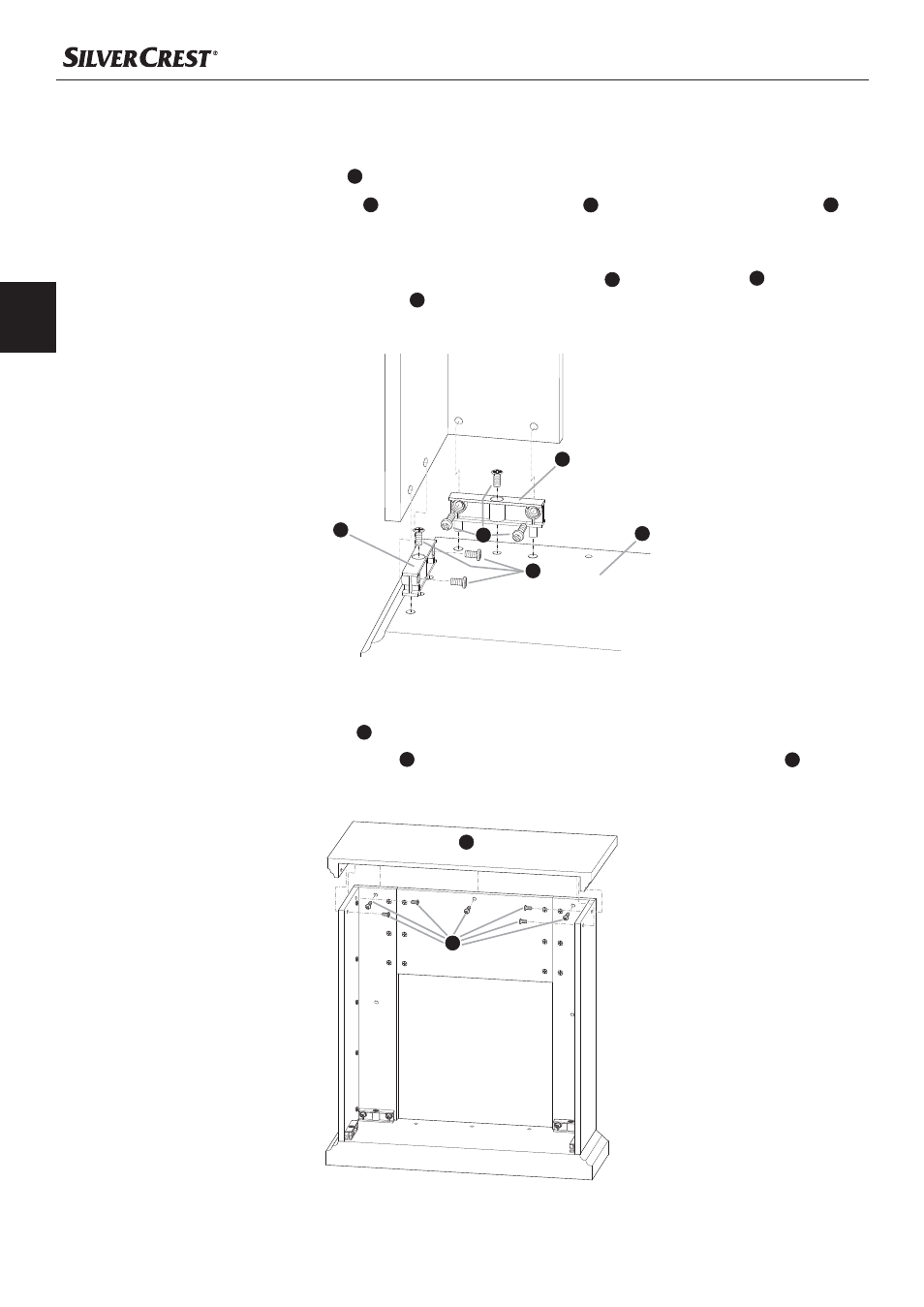

Passo 5
Coloque a placa de fundo
♦
7
perante si no solo.
Insira os 4 blocos de ligação
♦
G
nos orifícios da placa de base
7
e fi xe-os com 4 parafusos do tipo
A
.
Pegue agora a unidade previamente montada e coloque-a, conforme ilustrado na seguinte fi gura,
♦
cuidadosamente sobre a placa de fundo.
De seguida, aparafuse a unidade montada aos blocos de ligação
♦
G
da placa de fundo
7
.
Para isso, utilize 8 parafusos do tipo
A
(2 parafusos por bloco de ligação).
Passo 6
Pegue a placa de cobertura
♦
3
e coloque-a sobre a unidade montada.
Fixe a placa de cobertura superior
♦
3
a partir do interior da unidade com 7 parafusos do tipo
A
.
G
A
A
G
7
A
3
