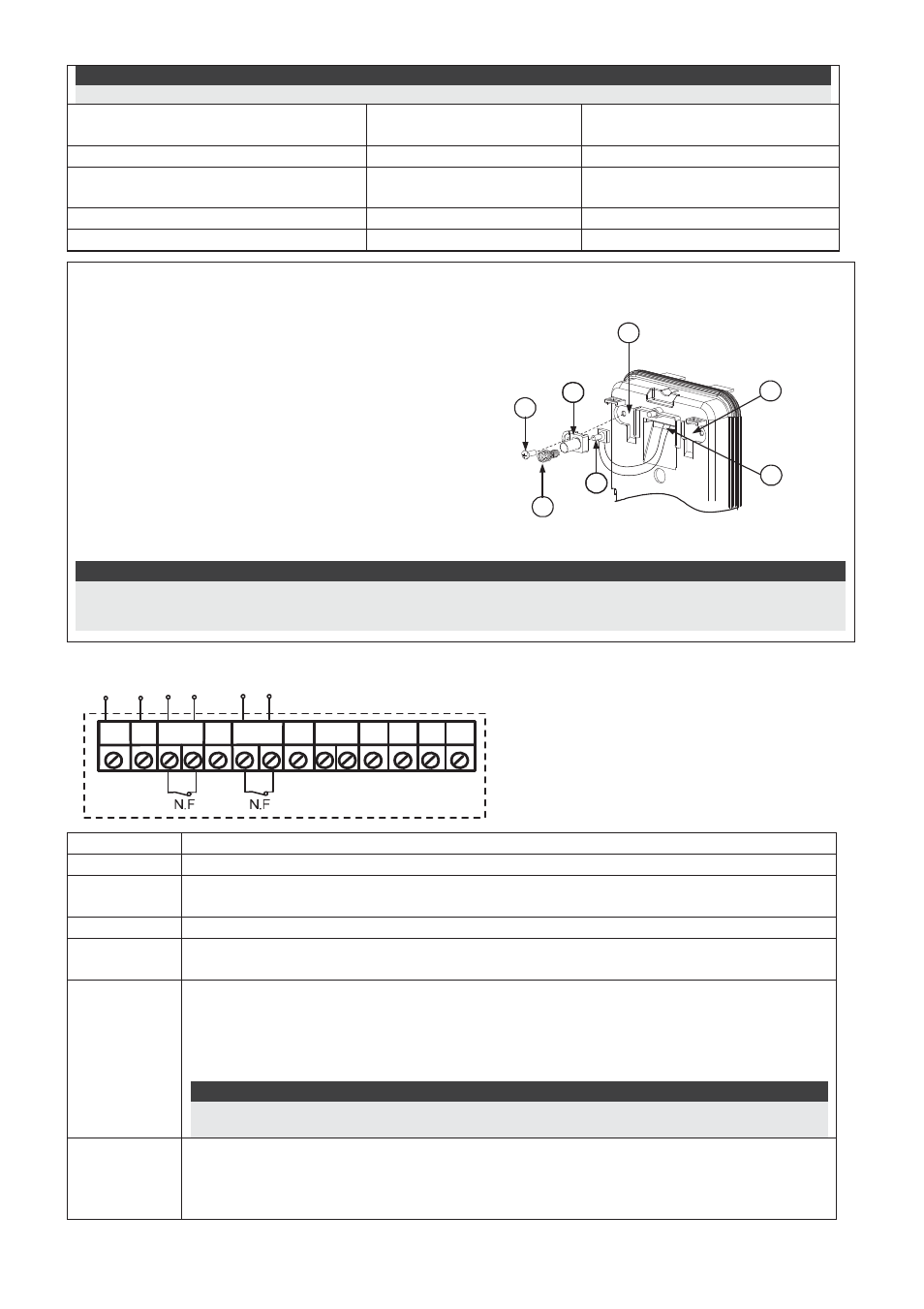

72

Instruções de Instalação WatchOUT 315DT

Nota:

Para instalações de 45° do lado direito use as unidades equivalente da base externa:

Descrição dos furos pré-
marcados

Esquerda

Direita

Furos pré-marcados de montagem

L1, L2

R1, R2

Furos pré-marcados de mola do
Tamper

T1,T3 T2,T4

Encaixe de parafuso do Tamper

T5

T6

Furos pré-marcados de fiação

W5, W6

W7, W8

Mudando a posição do tamper de parede

O Tamper de parede vem de fábrica preso do lado
direito da base interna (olhando pelo fundo). Caso
você deseje modifica-lo para o lado esquerdo
(olhando pelo fundo), faça como segue abaixo:
(Figura 5):
1. Remova o parafuso do tamper 1 para liberar o

tamper da posição 7.

2. Fixe a mola do tamper 2 sobre a chave do

tamper 4.

3. Fixe o suporte plástico do tamper 3 sobre

ambos os pontos 2 e 4.

4. Aperte o parafuso do tamper 1 no 3 sobre a

posição 6.

Figura 5

3

6

1

2

4

7

5

Tamper do Lado Esquerdo

Tamper do Lado Direito

Notas:

1. Assegure-se de ouvir o “Clique” quando prender a mola do tamper na parede.

2. Para instalações de poste, O tamper deve ser movido para o fundo direito da base interna do detector.

Terminais de Fiação

+

-

SET/

UNSET

LEDs

ENABL

AM

YEL

FREE

ALARM

TAMPER

GREEN

FREE

DUST TEST

12VDC

N.C

N.C

WatchOUT DT - PCB

+,-

12 VDC

ALARM

Relé Normalmente Fechado (NF), 24VDC , 0.1A

FREE YEL

Esse terminal é um pino livre, pode ser usado para conectar fios e resistores de
final de linha (EOL)

TAMPER

Relé N.F

, 24VDC , 0.1A

FREE
GREEN

Esse terminal é um pino livre, pode ser usado para conectar fios e resistores de
final de linha (EOL)

AM

Saída de Relé NF para indicação de Mascaramento. (

24VDC, 0.1A

) indica que um

alarme de anti-máscara ou um problema no detector (Não inclui alerta de lente
suja)
O Anti-mascaramento de proximidade possibilita receber alertas antes do
detector ser mascarado ou sofrer danos, usando os dois canais de microondas.

Nota:

Quando o DIP8 é definido como Habilitado este relê também se abre momentaneamente,
quando ocorrem tentativas de mascaramento.

LED
ENABLE

Usado para controlar remotamente os Led’s quando o DIP1 está ajustado na
posição ON (ligado).
Habilitar: Ligar +12V OU sem ligação no Terminal
Desabilitar: Conectar 0V no terminal
