76 Instruções de Instalação WatchOUT 315DT
PCB
Base Externa
Base Interna
Parafuso de
Fixação do
Ângulo
(Ver nota 2)
Ver Detalhe A
Parafusos de Conexão do
Suporte Rotativo à Base
Externa
Detalhe A
Parafuso de Conexão para
Montagem do Suporte
Rotativo (Ver nota)
Botões de
pressão
S1
W1
S2
S3

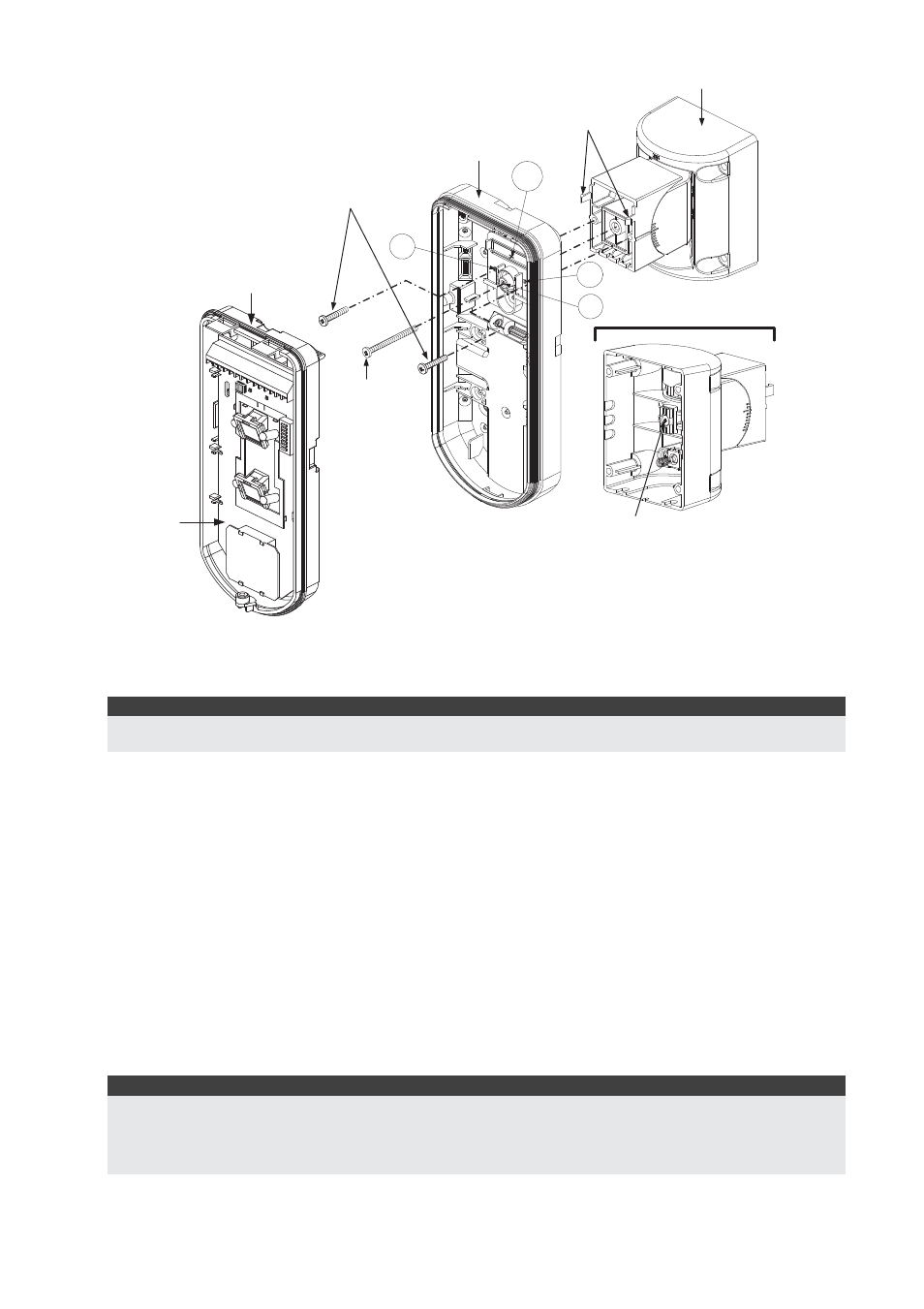

Figura 7
Nota:
Não aperte ou afrouxe o parafuso interno de regulagem do suporte, ele é usado apenas para conectar as
partes internas do suporte.
9. Fixe a base externa no suporte com os dois parafusos fixados nos furos pré-marcados S1 e
S2 (Figura 7).
10. Insira o parafuso incluso de travamento do ângulo da base externa através do furo pré-
marcado de parafuso de travamento de ângulo S3 na base externa do suporte padrão
(Figura 7).
11. Incline e gire o Suporte Padrão para posição desejada. Uma vez que o suporte padrão
esteja na posição desejada, aperte o parafuso de travamento de ângulo.
12. Alinhe a base externa na base interna. Inserindo todos os fios através da base interna.
13. Fixe a base interna na base externa (Trave I1, Figura 2).
14. Para reajustar o Suporte Padrão quando o PCB já está instalado (Figura 8):
15. Dobre para baixo a espuma preta localizada abaixo do LED vermelho no PCB (Apenas a
distância suficiente para acessar o parafuso de travamento de ângulo).
a. Use uma chave de fenda tipo Philips para liberar o parafuso de travamento de ângulo
(veja a Figura 8).
b. Incline/Gire o Suporte Padrão para a posição desejada.
c. Aperte o parafuso de travamento de ângulo.
Nota:
Quando as duas marcas das partes móveis do suporte estiverem alinhadas (Figura 7), o suporte padrão
estará na posição de 0
°
vertical /horizontal. Cada clique da posição representa uma mudança de posição Vertical / Horizontal de
5
°
.
16. Feche a tampa frontal (Trave C1, Figura 1) e faça o teste de caminhada no detector.
