RIGOL
MSO4000/DS4000 快速指南
6

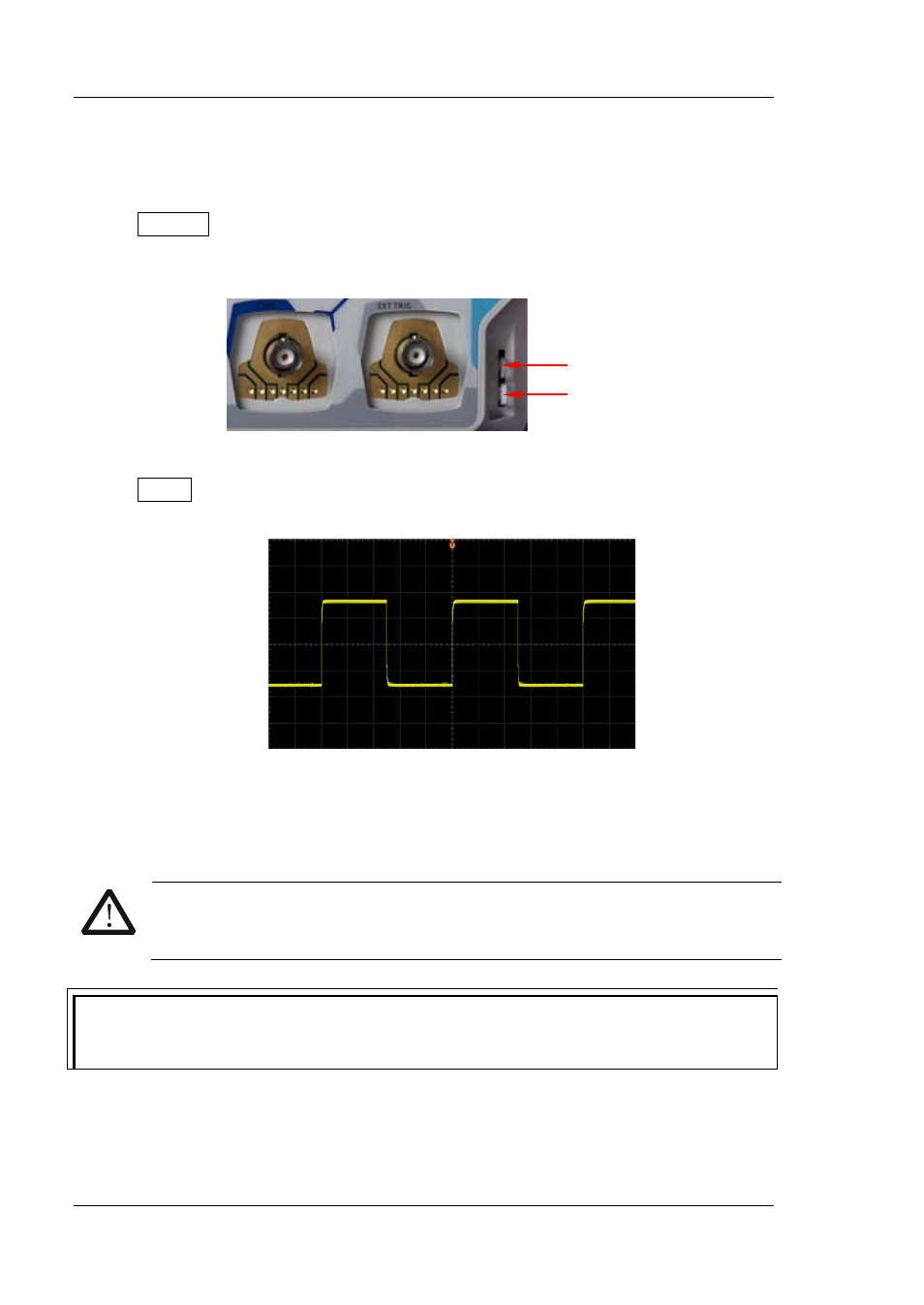

功能检查
1. 按 Default,将示波器恢复为默认配置。
2. 将探头的接地鳄鱼夹与探头补偿信号输出端下面的“接地端”相连。
3. 使用探头连接示波器的通道 1(CH1)输入端和探头“补偿信号输出端”。
图
7 使用补偿信号
4. 按 AUTO 键。
5. 观察示波器显示屏上的波形,正常情况下应显示下图所示的方波:
图
8 方波信号
6. 用同样方法检查其他通道。如实际显示的方波形状与上图不相符,请执行下一节
。
警告
为避免使用探头时被电击,请首先确保探头的绝缘导线完好,并且在连接
高压源时不要接触探头的金属部分。
提示
探头补偿连接器上输出的信号仅作探头补偿调整之用,不可用于校准。
补偿信号输出端
接地端
