66
|
Contacting Dell

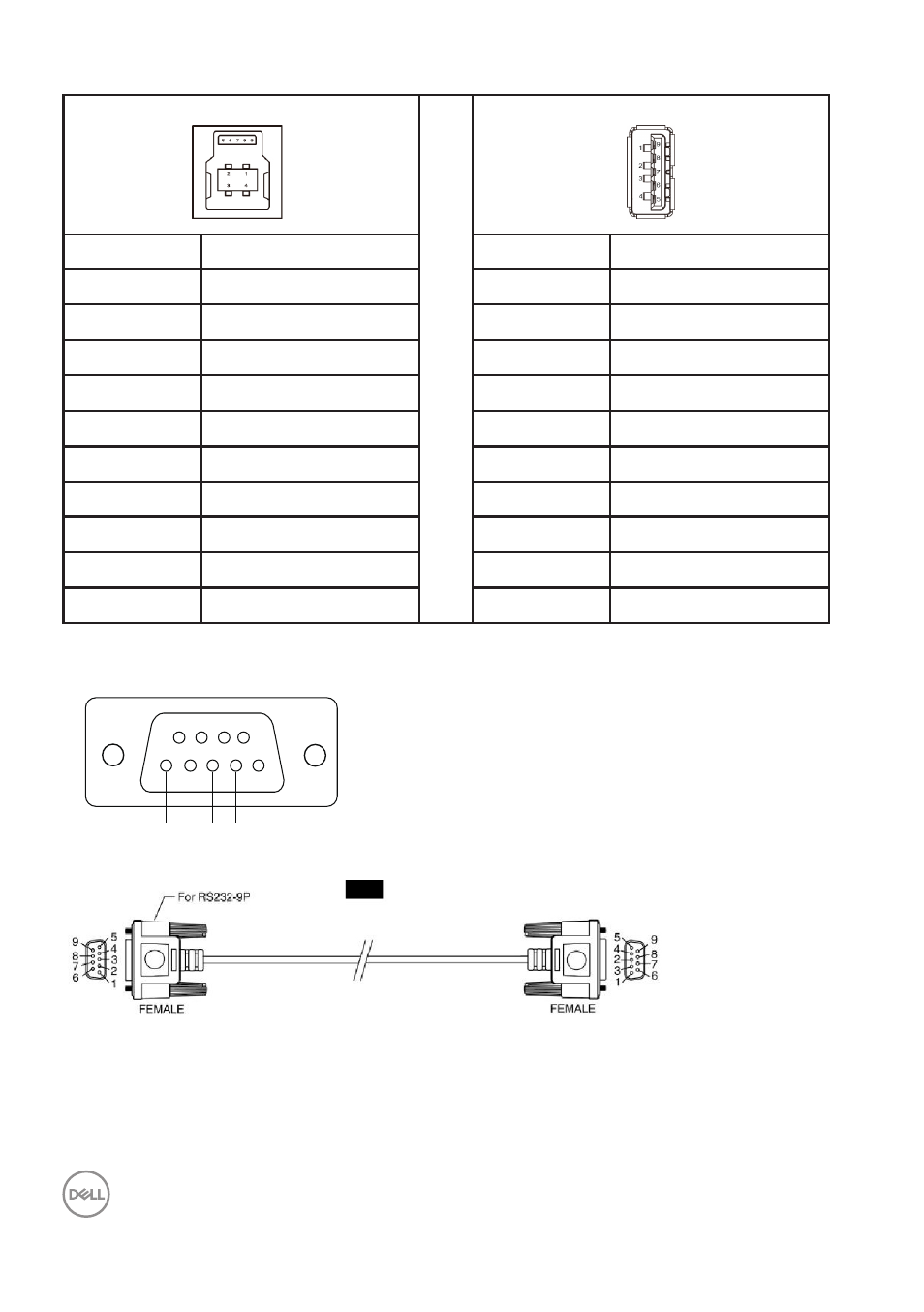

USB 3.0 upstream port
USB 3.0 downstream port
Pin number Signal name
Pin number Signal name
1
VBUS
1
VBUS
2
D-
2
D-
3
D+
3
D+
4
GND
4
GND
5
StdB_SSTX-
5
StdB_SSTX-
6
StdB_SSTX+
6
StdB_SSTX+
7
GND_DRAIN
7
GND_DRAIN
8
StdB_SSRX-
8
StdB_SSRX-
9
StdB_SSRX+
9
StdB_SSRX+
Shell
Shield
Shell
Shield
RS232 connector
RS232 monitor pin assignment (Facing monitor)
Male
GND
RXD
TXD
RS232 serial communication cable pin assignment (Facing cable)
