36

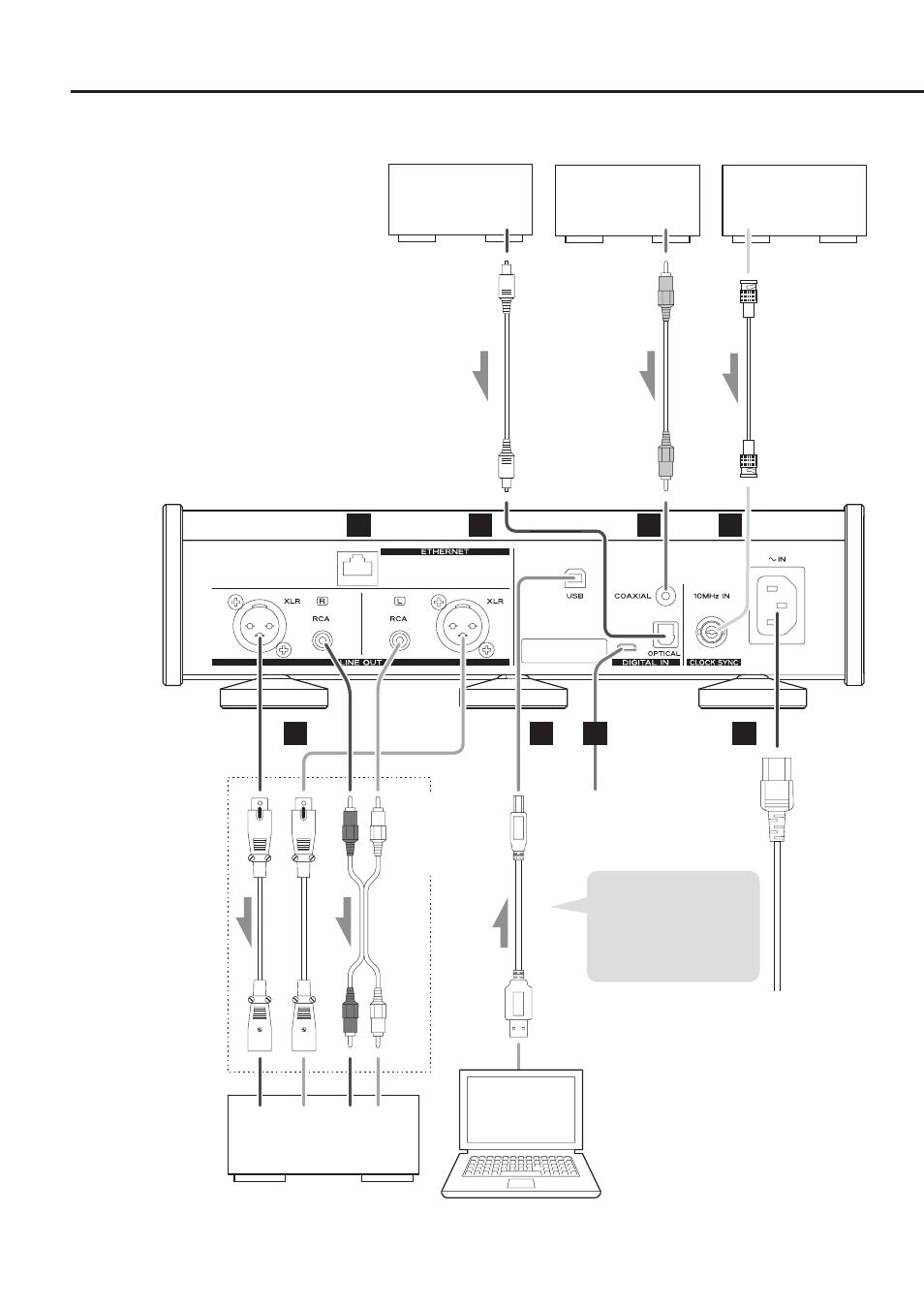

Branchements (face arrière)
L R L R
A B
H
C D
F E G
Appareil qui produit le
signal d’horloge
Appareil à sortie audio
numérique
Appareil à sortie audio
numérique
Sortie de
synchronisation
d’horloge
Sortie numérique
(COAXIAL)
Sortie numérique
(OPTICAL)
Câble numérique
coaxial R
CA
Câble c
oaxial
BNC
Câble numérique
optique
Câbles audio R
CA
Câbles XLR
Câble USB
Cor
don d
’alimen
ta
tion
sec
teur f
ourni
Entrée audio
(LINE IN, etc)
Amplificateur stéréo ou
enceintes amplifiées Ordinateur
c
Prise secteur
Branchez les câbles à la paire
choisie pour la sortie ligne
(page 50).
Le son ne sera produit que
par la paire sélectionnée.
Si un casque est connecté,
le son n’est plus produit par
les prises de sortie de la face
arrière.
La polarité des prises XLR peut
être réglée pour avoir comme
point chaud la broche 2 ou 3
(page 50).
Si vous voulez pouvoir
contrôler le volume depuis
l’amplificateur, réglez le
paramètre LINE OUT LEVEL
sur « FIXED 0dB » ou « FIXED
+6dB » (page 51).
Branchez un jeu
de câbles de l’un
ou l’autre des
types.
Installez le pilote dédié
sur l’ordinateur avant de
lui brancher cette unité
(page 53).
