Conversion ascendante – Teac NT-505-X USB DAC / Network Media Player (Black) User Manual
Page 41
FR
41
H
Prise casque (PHONES)
Branchez ici un casque à fiche mini-jack 3,5 mm stéréo (page 39).
o
Ce circuit d’amplification pour casque utilise un connec-
teur à 4 points avec mise à la masse indépendante pour
la gauche et la droite. Des fiches ordinaires à 3 ou 4 points
peuvent être utilisées.
o
Quand un casque est connecté à cette unité, la sortie casque
est activée et le son cesse d’être produit par les prises de sor-
tie audio analogique (LINE OUT) de la face arrière.

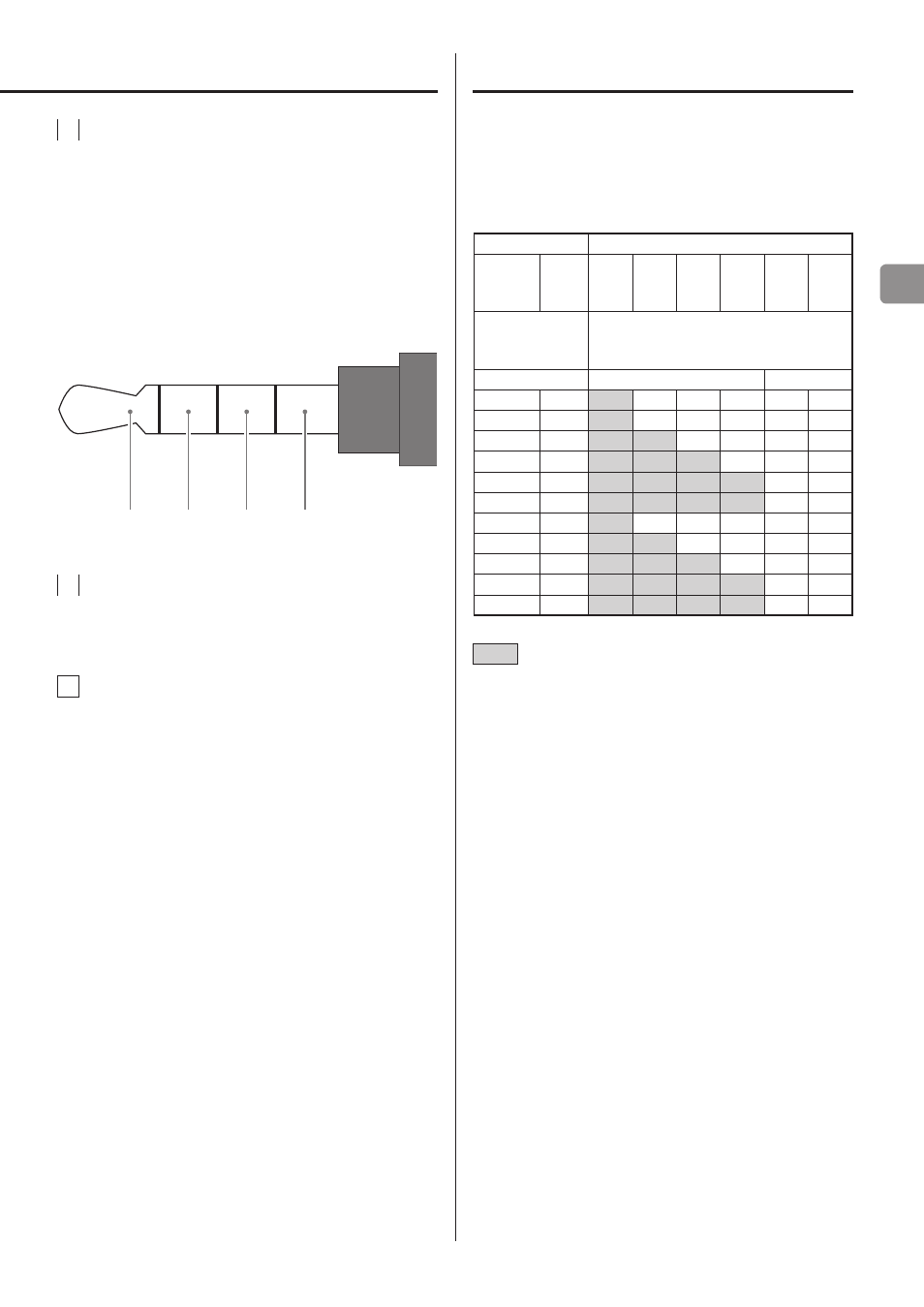

Schéma de câblage
L+ R+ L− R−
I
Écran
Cet écran affiche des informations sur le signal audio lu et les
pages du menu.
J
Bouton VOLUME
Sert à régler le volume. Tournez-le vers la droite pour monter le
volume et vers la gauche pour le baisser.
o
Pour permettre le réglage du volume de sortie audio ana-
logique de cette unité, réglez LINE OUT LEVEL (niveau de
sortie ligne) sur VARIABLE (« Niveau de sortie ligne » en
page 51). Cela permettra d’utiliser le bouton VOLUME de
cette unité pour régler le niveau de sortie analogique.
o
Les réglages de volume sont conservés séparément pour la
sortie audio analogique et la sortie casque.
Vous pouvez utiliser la fonction de conversion ascendante avec
toutes les sources d’entrée (page 50).
Les relations entre les fréquences d’échantillonnage en entrée et
celles après conversion ascendante sont les suivantes.
Source d’entrée
Réglage de conversion ascendante
Entrée
audio
numérique
USB
OFF
2× Fs 4× Fs 8× Fs
DSD
256
DSD
512
Fréquence
d’échantillonnage
d’entrée
Fréquence d’échantillonnage après
conversion ascendante
[kHz]
[kHz]
[MHz]
32
−
32
64
128
256
8,1
16,3
44,1
44,1
44,1
88,2
176,4 352,8
11,2
22,5
88,2
88,2
88,2
88,2
176,4 352,8
11,2
22,5
176,4
176,4 176,4 176,4 176,4 352,8
11,2
22,5
−
352,8 352,8 352,8 352,8 352,8
11,2
22,5
−
705,6 705,6 705,6 705,6 705,6
11,2
22,5
48
48
48
96
192
384
12,2
24,5
96
96
96
96
192
384
12,2
24,5
192
192
192
192
192
384
12,2
24,5
−
384
384
384
384
384
12,2
24,5
−
768
768
768
768
768
12,2
24,5
Ces valeurs ne sont pas converties.
o
La conversion ascendante maximale est de 8 fois la fréquence
d’échantillonnage (Fs).
o
La conversion ascendante n’est pas possible avec une entrée DSD.
o
Pendant la lecture de fichiers MQA, la conversion ascendante 4×
Fs est utilisée quel que soit ce réglage.
Conversion ascendante
