64

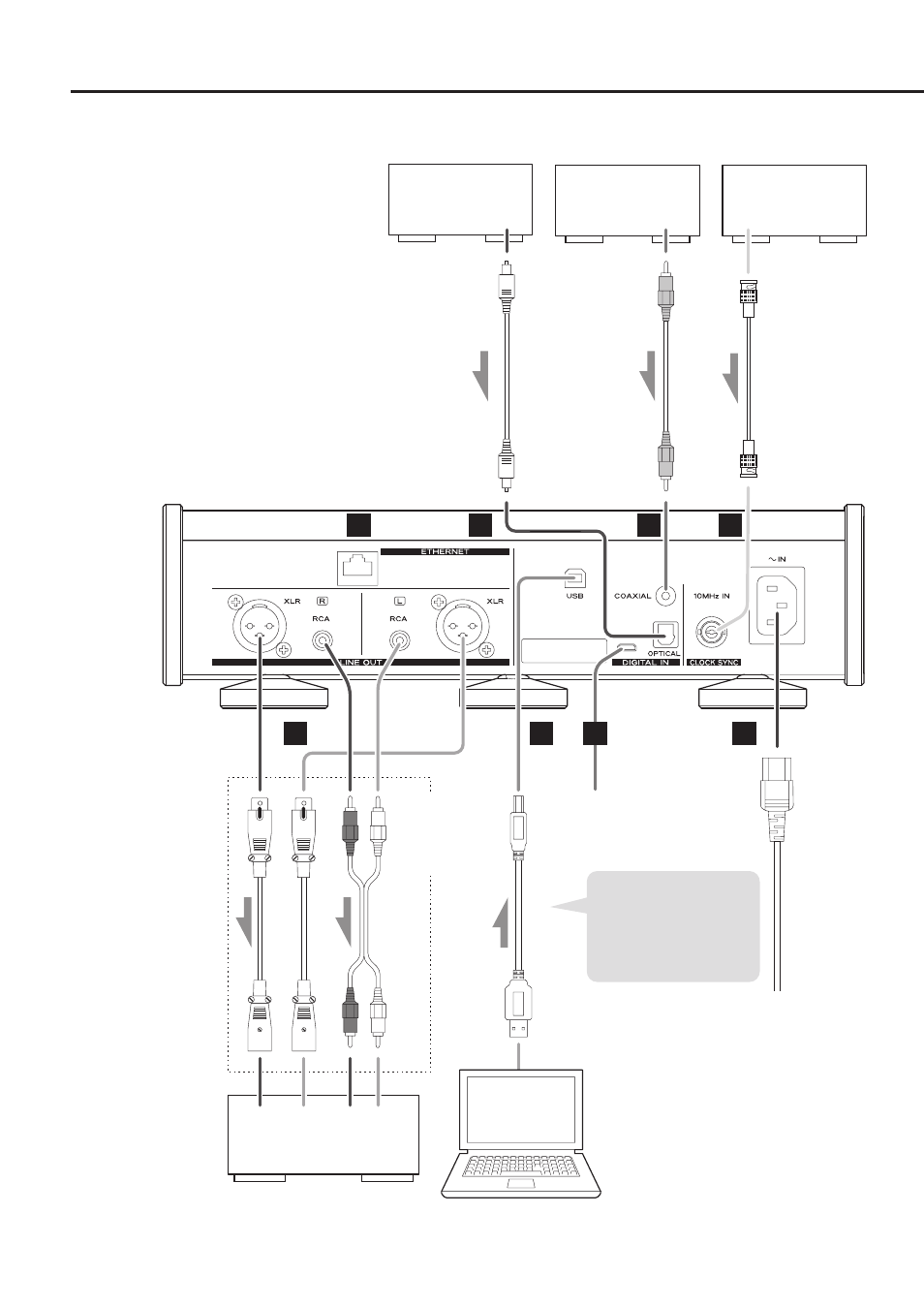

Conexiones (panel posterior)
L R L R
A B
H
C D
F E G
Dispositivo que emite
señal de reloj
Dispositivo que emite
audio digital
Dispositivo que emite
audio digital
SALIDA DE
SINCRONIZACIÓN DE
RELOJ
Salida digital
(COAXIAL)
Salida digital
(ÓPTICA)
Cable digital c
oaxial R
CA
Cable c
oaxial BNC
Cable digital óptic
o
Cables de audio R
CA
Cables XLR
Cable USB
Cable de c
orrien
te incluido
Entrada de audio
(ENTRADA DE LÍNEA, etc.)
Amplificador estéreo o
altavoces autoamplificados Ordenador
c
Toma de
electricidad
Conecte los cables que corres-
pondan a la pareja fijada como
salida de línea (página 78).
El sonido solo saldrá por la
pareja seleccionada.
Si se conectan unos auriculares,
dejará de salir sonido por los
terminales del panel posterior.
La polaridad de los terminales
XLR puede ajustarse para que
el VIVO (POSITIVO) sea el pin 2
o el 3 (página 78).
Si desea poder controlar el
volumen desde el amplifica-
dor, ajuste LINE OUT LEVEL en
“FIXED 0dB” o “FIXED +6dB”
(página 79).
Conecte un
juego de cables
de un tipo o del
otro.
Instale el controlador
(driver) específico en
el ordenador antes de
conectarlo a esta unidad
(página 81).
