ES
69
H Salida de auriculares PHONES
Conecte aquí unos auriculares con un minijack estéreo de 3,5 mm
(página 67).
o Este circuito amplificador de auriculares utiliza un terminal
de cuatro polos, con masas de tierra independientes para el
canal izquierdo y el derecho. Se pueden utilizar jacks norma-
les con 3 o 4 polos.
o Cuando se conectan unos auriculares a esta unidad, se activa
el circuito de salida de auriculares y deja de salir audio por las
salidas de audio analógico del panel posterior (LINE OUT).

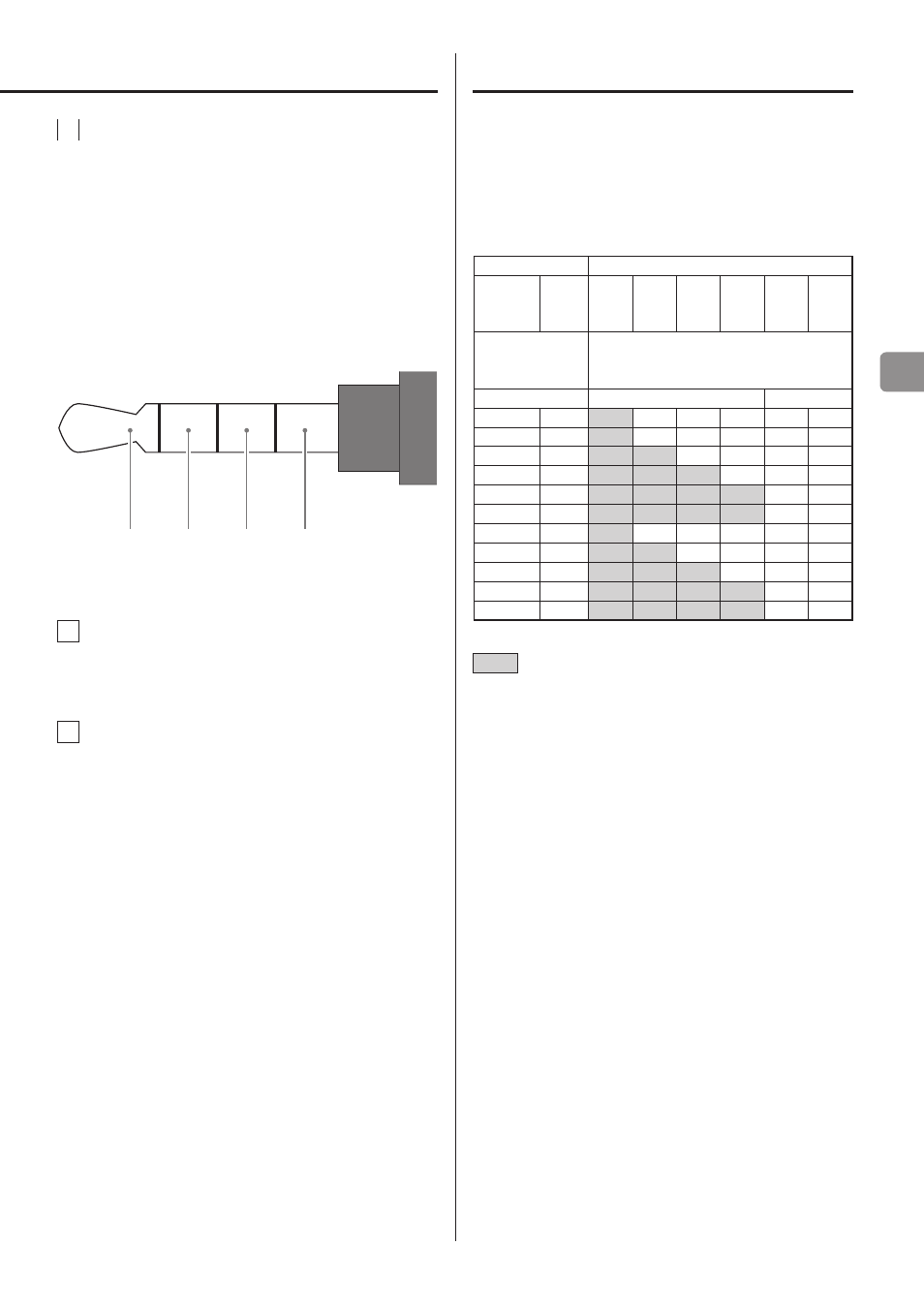

Ilustración del cableado
Izda. + Dcha. + Izda. − Dcha. −
(L+) (R+) (L−) (R−)
I Pantalla
Aquí se visualiza la información sobre la reproducción de audio
y las pantallas del menú.
J
Mando VOLUME
Se utiliza para ajustar el volumen. Gírelo a la derecha para
aumentar el volumen y hacia la izquierda para disminuirlo.
o Para poder ajustar el volumen de salida del audio analógico
de esta unidad, ajuste LINE OUT LEVEL en VARIABLE (“Nivel
de salida de línea (LINE OUT LEVEL)” en la página 79). Esto
permitirá ajustar el nivel de salida del audio analógico utili-
zando el mando VOLUME de esta unidad.
o Los ajustes de volumen se mantienen independientes para
la salida de audio analógico y para la salida de auriculares.
Se puede utilizar la función de sobreconversión con todas las fuen-
tes de entrada (página 78).
Las relaciones entre las frecuencias de muestreo de entrada y las
frecuencias de muestreo después de la sobreconversión son las
siguientes:
Fuente de entrada Ajuste de sobreconversión
Entrada
de audio
digital
USB OFF 2× Fs 4× Fs 8× Fs
DSD
256
DSD
512
Frecuencia de
muestreo de
entrada
Frecuencia de muestreo después de la
sobreconversión
[kHz] [kHz] [MHz]
32 − 32 64 128 256 8,1 16,3
44,1 44,1 44,1 88,2 176,4 352,8 11,2 22,5
88,2 88,2 88,2 88,2 176,4 352,8 11,2 22,5
176,4 176,4 176,4 176,4 176,4 352,8 11,2 22,5
− 352,8 352,8 352,8 352,8 352,8 11,2 22,5
− 705,6 705,6 705,6 705,6 705,6 11,2 22,5
48 48 48 96 192 384 12,2 24,5
96 96 96 96 192 384 12,2 24,5
192 192 192 192 192 384 12,2 24,5
− 384 384 384 384 384 12,2 24,5
− 768 768 768 768 768 12,2 24,5
Los valores sombreados en gris no están sobreconvertidos.
o La máxima sobreconversión es 8× Fs (8 veces).
o La sobreconversión no es posible cuando la entrada es DSD.
o Durante la reproducción MQA, se utilizará la sobreconversión 4x
Fs independientemente del ajuste.
Sobreconversión
