Page 101: 4 hd - sdi (a) connector
v2.0
LDK 8000 User’s Guide | Connectors
7-5
7.2.1
Triax connector

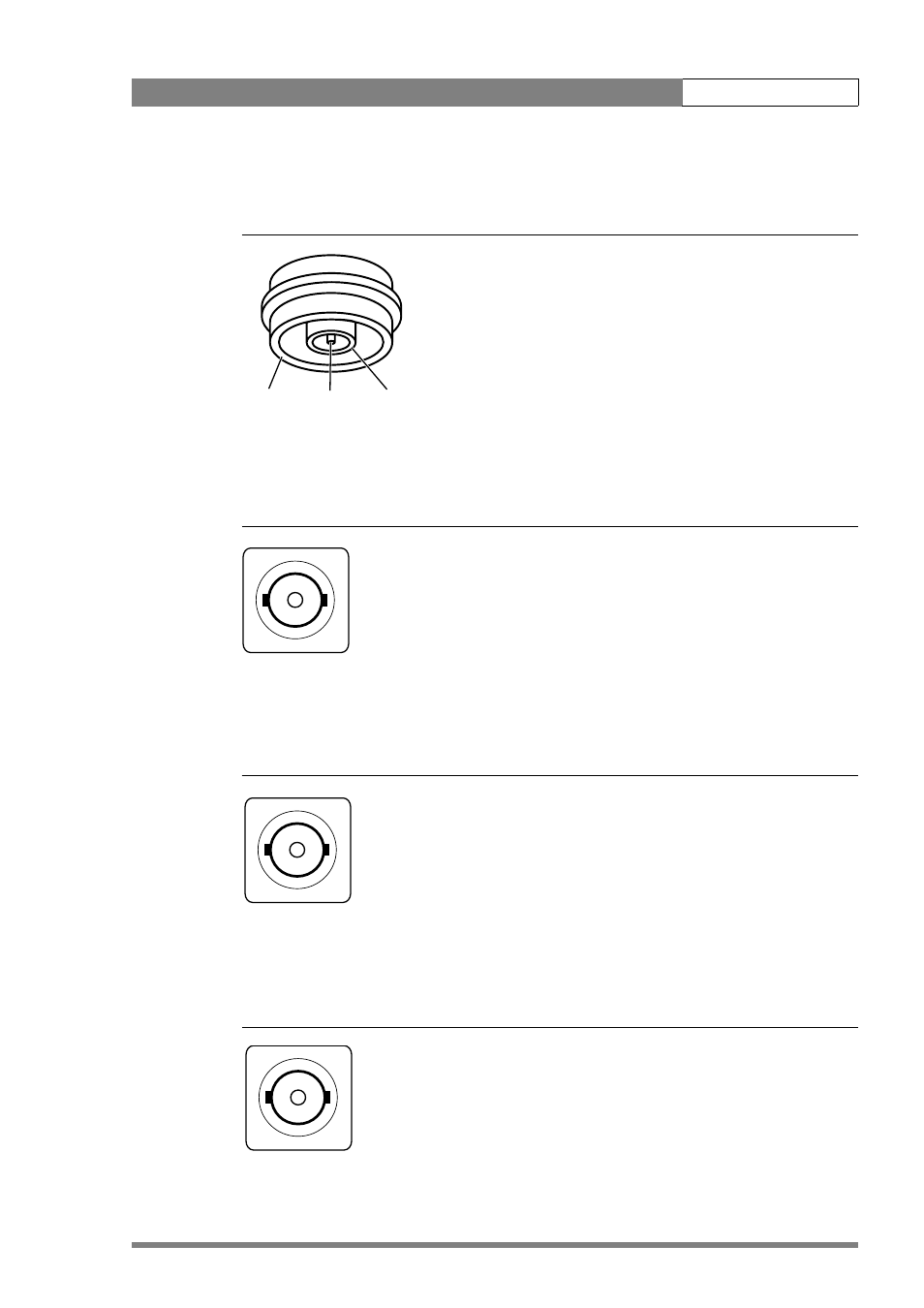

Figure 7-6. Triax connector
7.2.2
Viewfinder / External video output connector
Figure 7-7. Analogue video output connector
7.2.3
HD - SDI (B) connector
Figure 7-8. HD - SDI (B) connector
7.2.4
HD - SDI (A) connector
Figure 7-9. HD - SDI (A) connector
Centre pin
Outer shield
Inner shield
1.
Centre pin: Power and signals
2.
Inner shield: Return
3.
Outer shield: Camera housing GND
Various types of triax connector are available.
Panel view (X100)
This socket provides an analogue1.0 Vpp output
viewfinder signal or an external video signal from the
Base Station.
A switch selects either the VF signal (Y-only), an SD
external signal (CVBS) or a scaled HD external signal
(Y-only).
BNC connector: panel view (X107)
This socket provides the HD-SDI output viewfinder
signal or the external video signal from the Base Station.
1080p50/60 mode
This socket is used as part of the dual link connection to
carry a 4:2:2 signal stream according to SMPTE 372M.
BNC connector: panel view (X106)
This socket is used to output the camera HD-SDI video
signal according to SMPTE 292M.
1080p50/60 mode
This socket is used as part of the dual link connection to
carry a 4:2:2 signal stream according to SMPTE 372M.
BNC connector: panel view (X105)
