LDK 8000 User’s Guide | Connectors
7-6
7.2.5
Audio microphone 1 connector

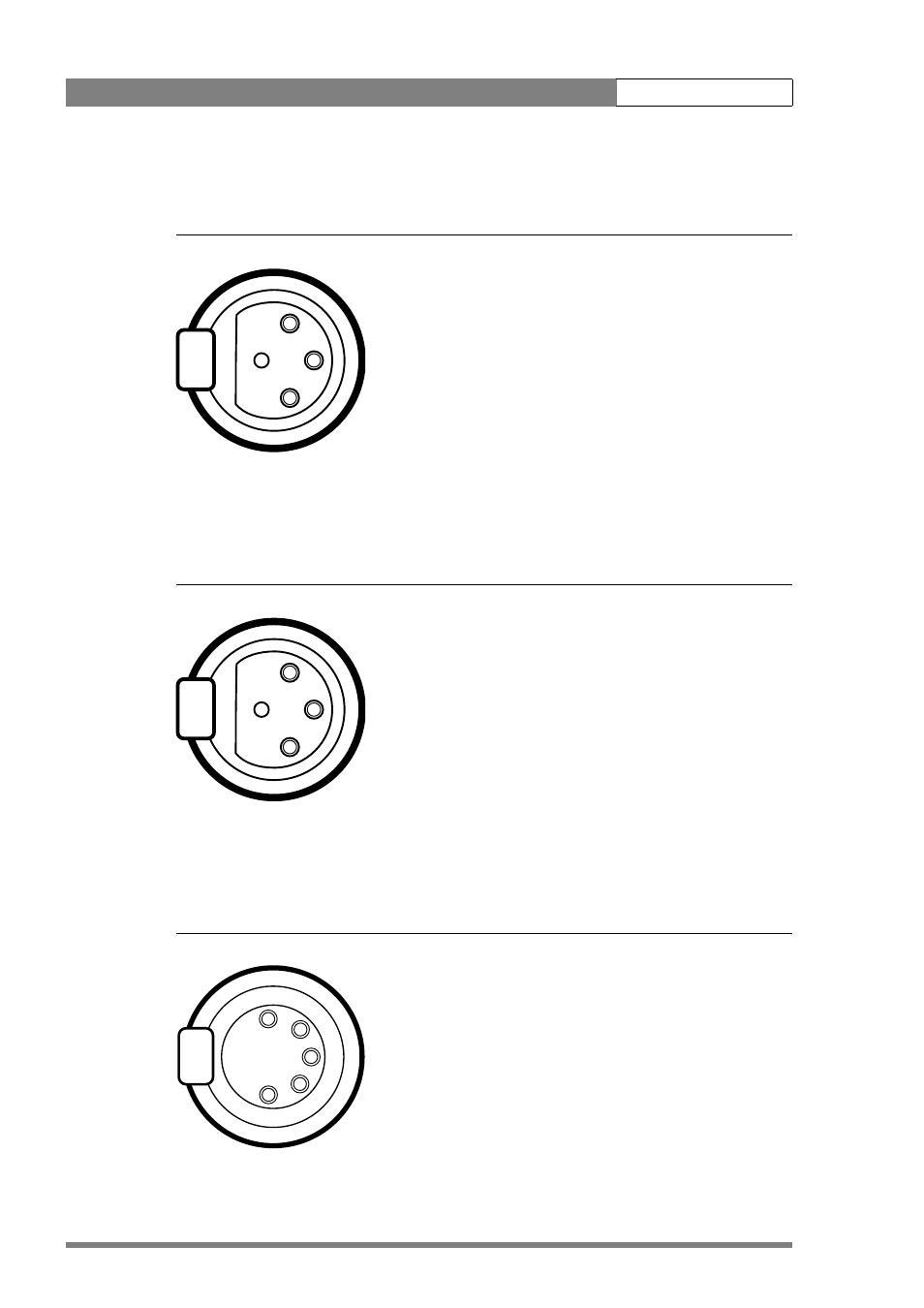

Figure 7-10. Audio microphone 1 connector
7.2.6
Audio microphone 2 connector
Figure 7-11. Audio microphone 2 connector
7.2.7
Intercom headset connector
Figure 7-12. XLR intercom headset connector
3
1
2
1.
Audio Screen
2.
Audio In
3.
Audio Return
Microphone impedance > 200 ohm
Phantom power +48V switchable
Sensitivity range microphone: -64 to -22 dBu
Sensitivity range line: +10 to +42 dBu
Signal at pin 2 of audio input is in phase with signal at
pin 2 of audio output.
XLR 3-pole female; panel view (X102)
3
1
2
1.
Audio Screen
2.
Audio In
3.
Audio Return
Microphone impedance >200 ohm
Phantom power +48V switchable
Sensitivity range microphone: -64 to -22 dBu
Sensitivity range line: +10 to +42 dBu
Signal at pin 2 of audio input is in phase with signal at
pin 2 of audio output.
XLR 3-pole female; panel view (X103)
4
1
2
3
5
1.
Microphone return
2.
Microphone
3.
Telephone return
4.
Telephone left
5.
Telephone right
Microphone level: -64 dBu / -24 dBu switchable
Microphone impedance: >600 Ohm
Output level: +6 dBu nominal
Output impedance: <50 Ohm
XLR 5-pole female; panel view (X104)
