LDK 8000 User’s Guide | Connectors
7-9
7.2.13
Auxiliary connector

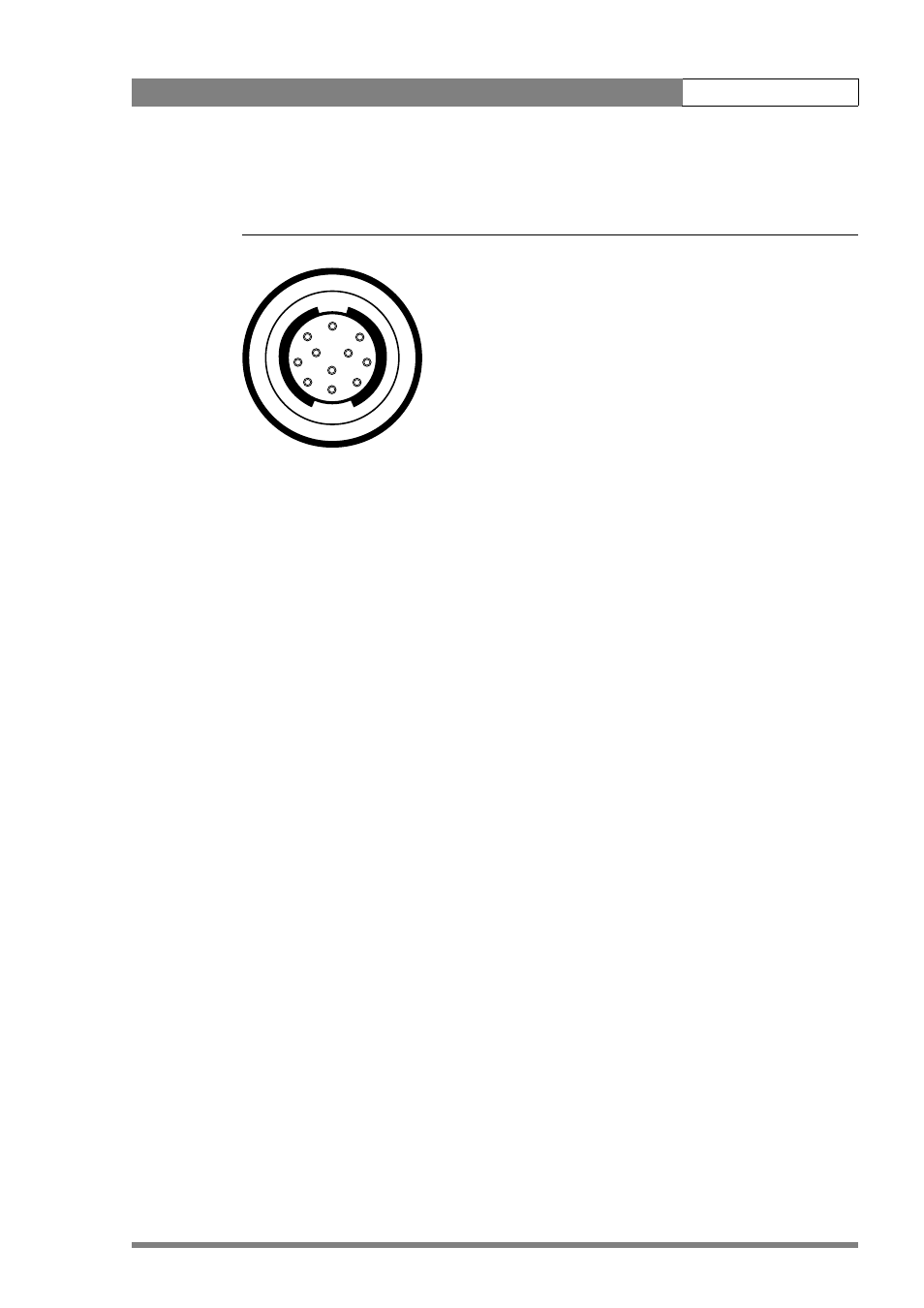

Figure 7-18. Auxiliary connector
4
1
2
3
5
6
7
8
9
10
11
1.
+5VL
2.
0VL
3.
AN0
4.
AN1
5.
Spare
6.
On-air n.c.
7.
Private Data Camera to Base Station
8.
Ground
9.
Private Data Base Station to Camera
10.
Ground
11.
Shield
Private data input signals:
0 <0.8 Volt; 1 >2.4 Volt
max. level: +/-12 Volt
input impedance: >100 kOhm
baud rate: 2400 bits/s nom; 4800 bits/s max.
Private data output signals:
C-MOS levels 5V
output impedance: <1 kOhm.
Analogue outputs (AN0 and AN1):
output level: 0 - 5 Volt
output impedance: 100 Ohm
Fischer 11-pole female; panel view
Panel part number (X109): 3922 040 02512
