IBASE IB893 User Manual
Page 17
INSTALLATIONS
IB893 User’s Manual
13

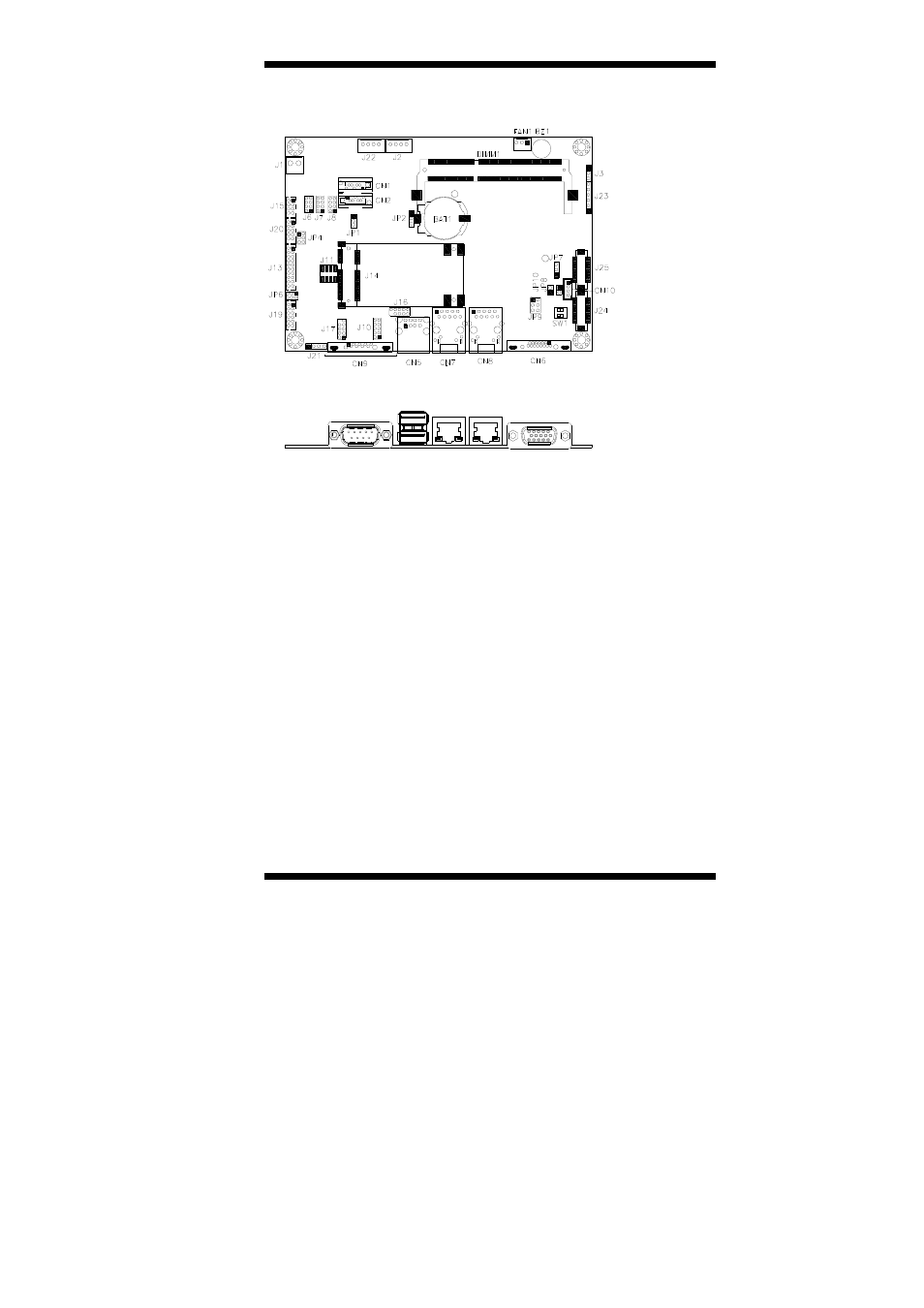

Connector Locations on IB893
Connectors on IB893 .................................................................................................... Page
CN1: SATA Connector ............................................................................. 錯誤! 尚未定義書籤。
CN2: CFAST Connector ........................................................................... 錯誤! 尚未定義書籤。
CN3: Gigabit LAN RJ45 Connector......................................................... 錯誤! 尚未定義書籤。
CN4: COM1 Serial Ports Connector ........................................................ 錯誤! 尚未定義書籤。
CN5: VGA Connector............................................................................... 錯誤! 尚未定義書籤。
SD1: Micro SD Connector ........................................................................ 錯誤! 尚未定義書籤。
USB1: USB 0/1 Connector ....................................................................... 錯誤! 尚未定義書籤。
J1: SPI Flash Connector (factory use only) .............................................. 錯誤! 尚未定義書籤。
J2: Audio Connector ................................................................................. 錯誤! 尚未定義書籤。
J4: LPC Connector (factory use only) ...................................................... 錯誤! 尚未定義書籤。
J5: System Function Connector ................................................................ 錯誤! 尚未定義書籤。
J6: HDD Power Connector ....................................................................... 錯誤! 尚未定義書籤。
J8: LCD Backlight Connector .................................................................. 錯誤! 尚未定義書籤。
J9: COM2/RS232 Serial Port.................................................................... 錯誤! 尚未定義書籤。
J10: Power LED ........................................................................................ 錯誤! 尚未定義書籤。
J11: LVDS Connectors (DF13 Connector) .............................................. 錯誤! 尚未定義書籤。
J12: COM3, COM4 Serial Port (DF11 Connector) .................................. 錯誤! 尚未定義書籤。
J13: Mini PCIE Connector ........................................................................ 錯誤! 尚未定義書籤。
J14: DC-IN 12V Power Connector ........................................................... 錯誤! 尚未定義書籤。
J15: CAN BUS Connector ........................................................................ 錯誤! 尚未定義書籤。
J16: Digital I/O Connector (4 in, 4 out) ................................................... 錯誤! 尚未定義書籤。
J17: USB2/3 Connector ............................................................................ 錯誤! 尚未定義書籤。
