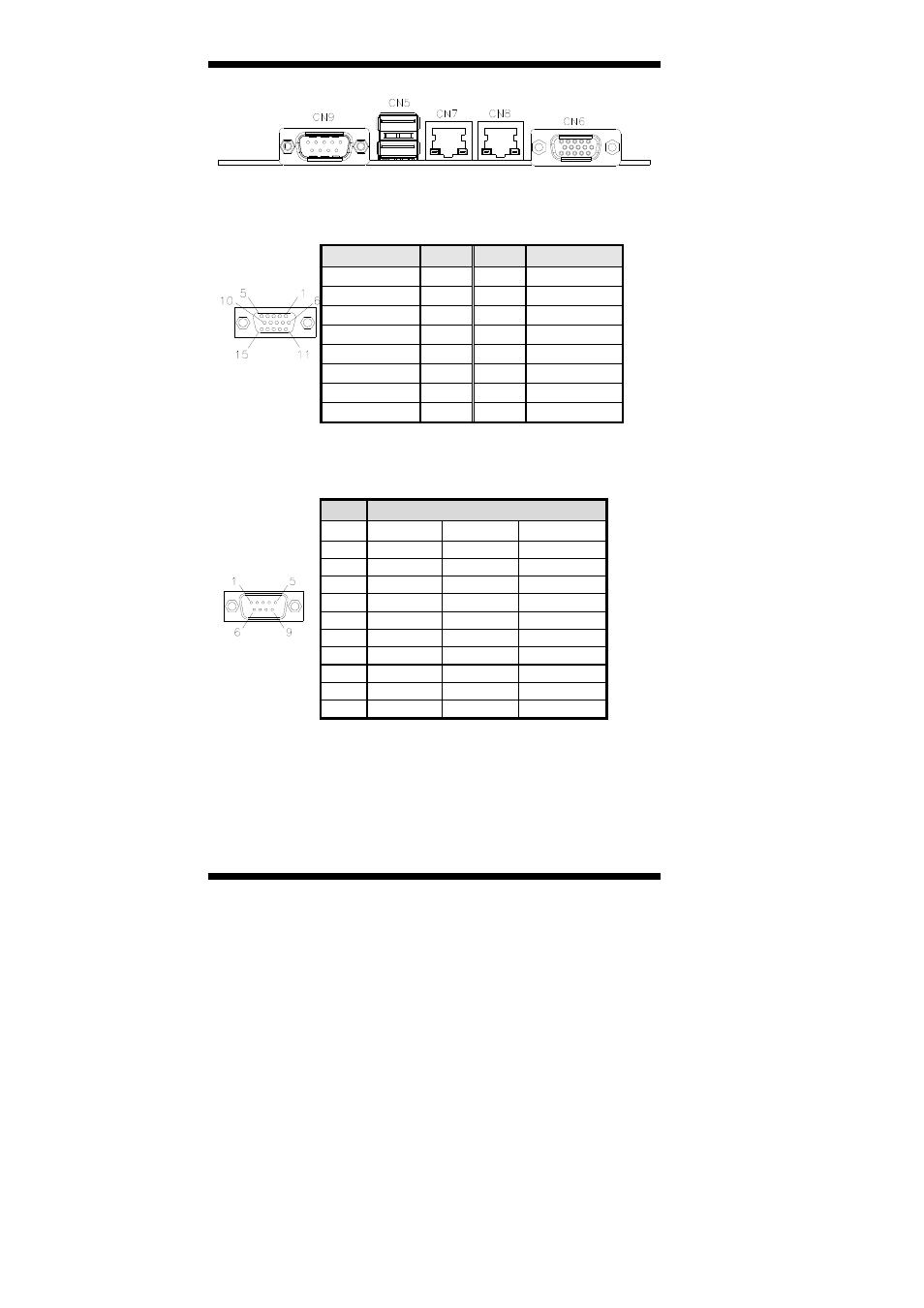

INSTALLATIONS
14
IB893 User’s Manual
CN5: USB 1/2 Connector
CN6: VGA Connector
VGA
Signal Name
Pin #
Pin #
Signal Name
Red 1
2
Green
Blue 3
4 N.C.
GND 5
6 GND
GND 7
8 GND
VCC 9
10 GND
N.C. 11
12
DDCDATA
HSYNC 13 14 VSYNC
DDCCLK 15
CN7, CN8: Gigabit LAN RJ45 Connector
CN9: COM1 RS232/RS422/RS485 Connector
[
Pin #
Signal Name
RS-232
R2-422 RS-485
1 DCD TX- DATA-
2 RX TX+ DATA+
3 TX RX+ NC
4 DTR RX-
NC
5 Ground Ground Ground
6 DSR NC
NC
7 RTS NC
NC
8 CTS NC
NC
9 RI NC
NC
10 NC
NC
NC
