IB893 User’s Manual

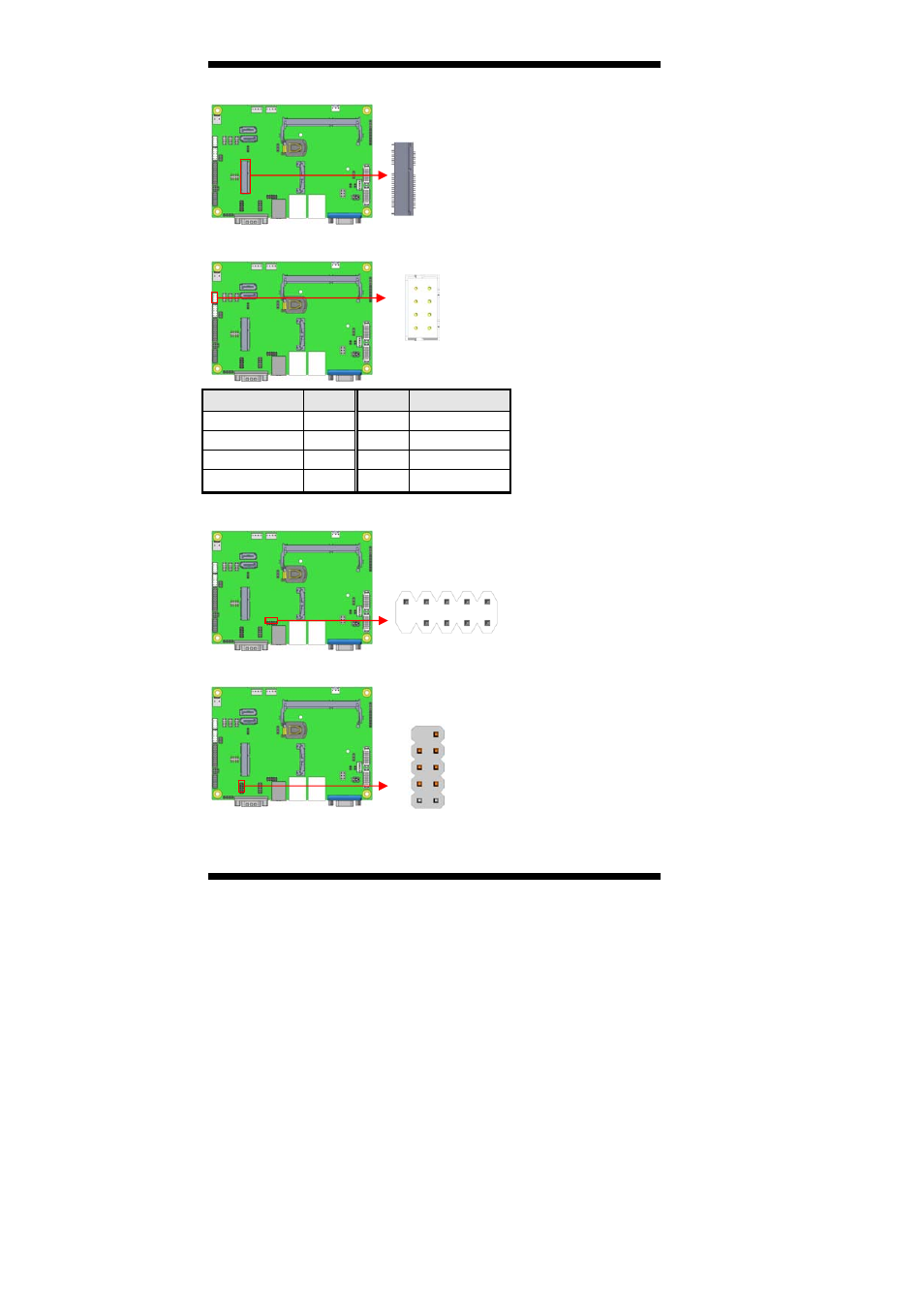

J14: Mini PCIE Connector
J15: Keyboard & Mouse Connector (DF11 Connector)
Signal Name
Pin #
Pin #
Signal Name
VCC 1
2 VCC
MDA 3
4 KBDA
MCL 5
6 KBCL
Ground 7 8 Ground
J16: SPI Flash Connector (factory use only)
J17: LPC Connector (factory use only)
2
8
1
7
2 10
1 9
9
1
10
2
