8
DEUTSCH
SPEAKER SYSTEMS
SYSTEM A : MINIMUM 8 OHMS
SYSTEM B : MINIMUM 8 OHMS
SYSTEM A
L
R
SYSTEM B
R
L
VIDEO
OUT
IN
REMOTE
CONTROL
OUT
IN
MONITOR
OUT
DVD
IN
DSS
IN
VCR
GND
AUDIO
R
OUT
IN
OUT
IN
OUT
IN
MAIN
IN
DVD
IN
DSS
IN
PHONO
IN
VCR
TAPE
CDR / MD
AC OUTLETS
120V 60Hz
FM (75
Ω
)
GND
AM
ANTENNA
L
CD
IN
PRE
OUT
SWITCHED
120W 1A MAX
UNSWITCHED
120W 1A MAX
MODEL NO
SERIAL NO.
AC 120V
MADE I
MAIN
IN
PRE
OUT
OUT
IN
TAPE
R
OUT
IN
PHONO
IN
CDR / MD
L
CD
IN
GND
AUDIO
L
R
L
R
OUT
IN
L
R
L
R
OUT
IN
L
R
OUT
L
R
OUT
L
R
L
R
OUT
IN
R L
R L
R L R L
R
L
R
L
R L
R
L
R
L
L R L R L R L R
R
L
R
L
R
L
Kassettendeck
Equalizer
oder
Prozessor
Plattenspieler
CD-Spieler
CD-Rekorder

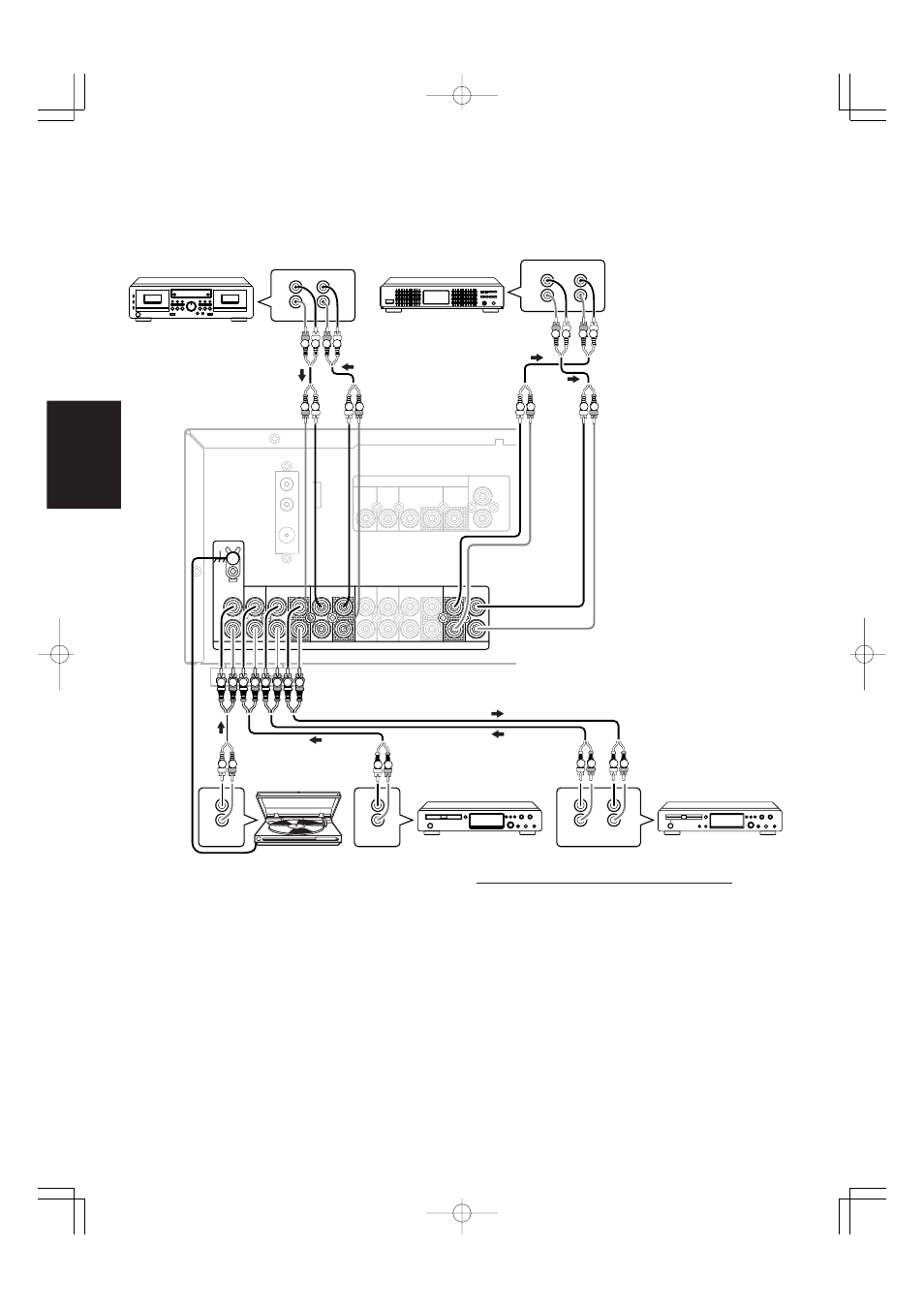

ANSCHLIESSEN VON AUDIOKOMPONENTEN
Das an der Buchse TAPE OUT und der Buchse CD-R/MD OUT ausgegebene Tonsignal ist die gegenwärtig gewählte Tonsignalquelle.
VORSICHT
Schließen Sie dieses Gerät und die anderen Komponenten erst an
das Stromnetz an, nachdem Sie alle Anschlüsse zwischen den
Komponenten abgeschlossen haben.
Hinweise:
• Stecken Sie alle Stecker richtig ein. Fehlerhafte Anschlüsse
erzeugen Rauschen.
• Achten Sie auf den richtigen Anschluss der linken und rechten
Kanäle.
Die roten Stecker sind für den rechten Kanal (R), und die weißen
Stecker sind für den linken Kanal (L).
• Achten Sie auf den richtigen Anschluss der Ein- und Ausgänge
des Tonsignals.
• Lesen Sie bitte auch die Bedienungsanleitung der jeweiligen an
diesem Gerät anzuschließenden Komponente.
• Binden Sie die Audio-/Videoanschlusskabel nicht mit den
Netzkabeln und den Lautsprecherkabeln zusammen. Anderenfalls
könnte ein Brummen oder Rauschen auftreten.
• Entfernen Sie den kurzen Stift, wenn Sie die Buchsen PRE OUT,
MAIN IN verwenden.
Anschließen an die Buchsen PRE OUT/MAIN IN
Anschließen eines externen Leistungsverstärkers
Dieser Receiver erzeugt genug Leistung für die normale Wiedergabe,
doch ist er mit Vorausgangsbuchsen (PRE OUT) ausgestattet, um im
F a l l e e i n e s h ö h e r e n L e i s t u n g s b e d a r f s e i n e n e x t e r n e n
Leistungsverstärker anschließen zu können. Verbinden Sie in diesem
Fall diese Buchsen mit den Buchsen MAIN IN oder AUX IN des
Leistungsverstärkers.
Anschließen eines Equalizers
Verwenden Sie die Buchsen PRE OUT und MAIN IN für den Anschluss
eines Equalizers oder eines anderen analogen Tonprozessors.
Hinweis:
Wenn Sie diese Buchsen nicht verwenden möchten, lassen Sie die
mitgelieferten Anschlussstifte eingesteckt.
