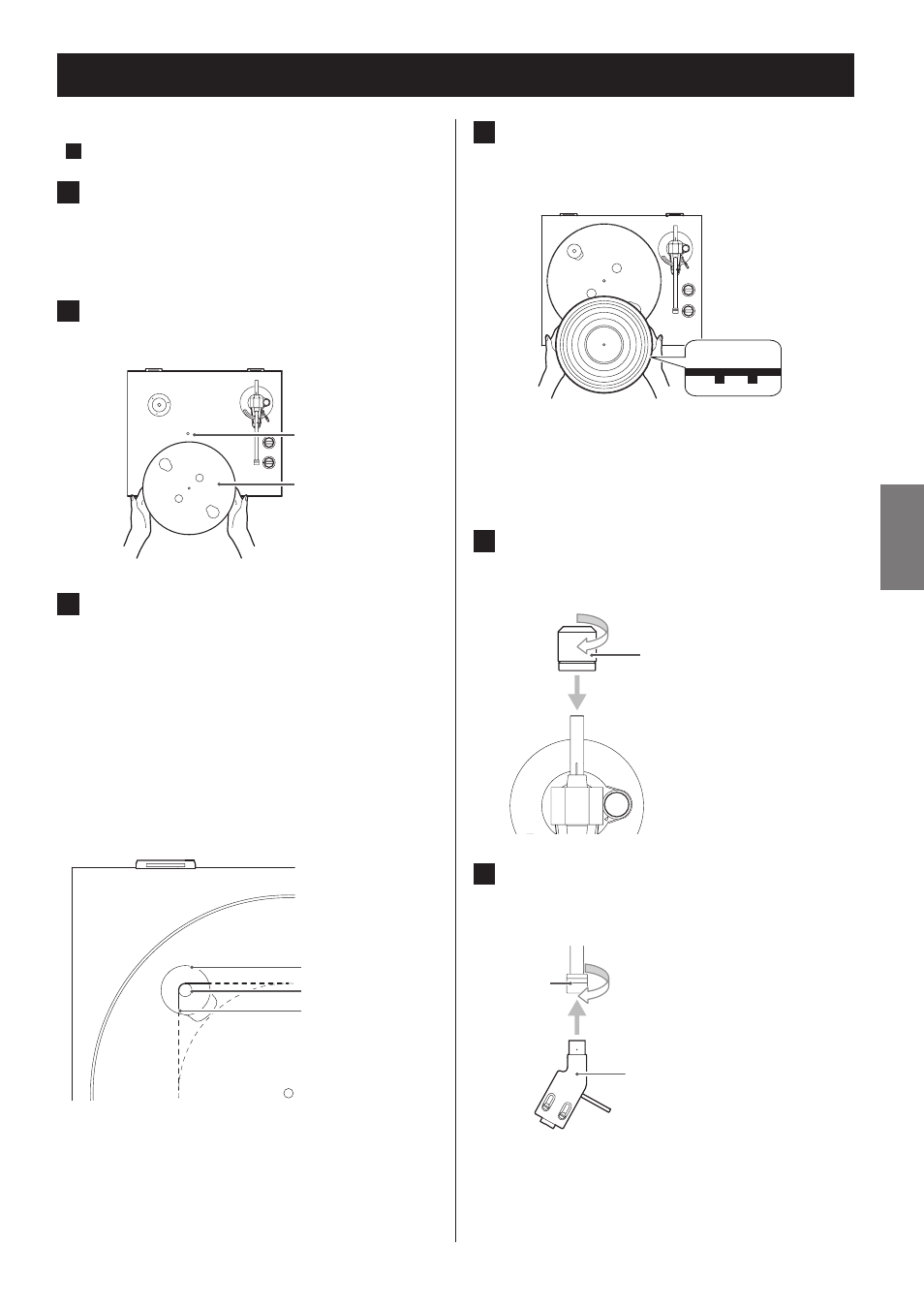

Préparation de la platine
Maintenez l'unité en veille pendant son installation
(
E en pages 26 et 27).
1 Placez-la sur une surface plane.
Comme la hauteur des pieds de cette unité ne peut
pas être réglée, veillez bien à la placer sur une sur-
face plane.
2 Installez le plateau.
Alignez le plateau avec l'axe central et installez-le.
Axe central
Plateau
3 Enroulez la courroie autour de la poulie
du moteur.
En passant par l'ouverture ronde, utilisez un doigt
pour tirer sur la courroie en caoutchouc enroulée
autour du sous-plateau et la faire passer autour de
la poulie du moteur.
o Faites bien attention à ne pas tordre le caout-
chouc.
o Faites tourner plusieurs fois le plateau pour vous
assurer que le montage est sûr.
Poulie de moteur
Courroie en
caoutchouc
Ouverture ronde
4 Placez le tapis en caoutchouc.
Placez le tapis de protection fourni sur le plateau
avant utilisation.
Dessus
o Le tapis en caoutchouc a un dessus et un des-
sous. Comme représenté dans l'illustration, le
côté avec les nervures circulaires concentriques
doit être tourné vers le bas.
5 Installez le contrepoids.
Placez le contrepoids à l'extrémité du bras de lec-
ture et tournez-le dans le sens horaire pour le visser.
Contrepoids
6 Installez le porte-cellule.
Insérez le porte-cellule à l'autre extrémité du bras
de lecture et tournez l'écrou pour le fixer en place.
Porte-cellule
Écrou
