58

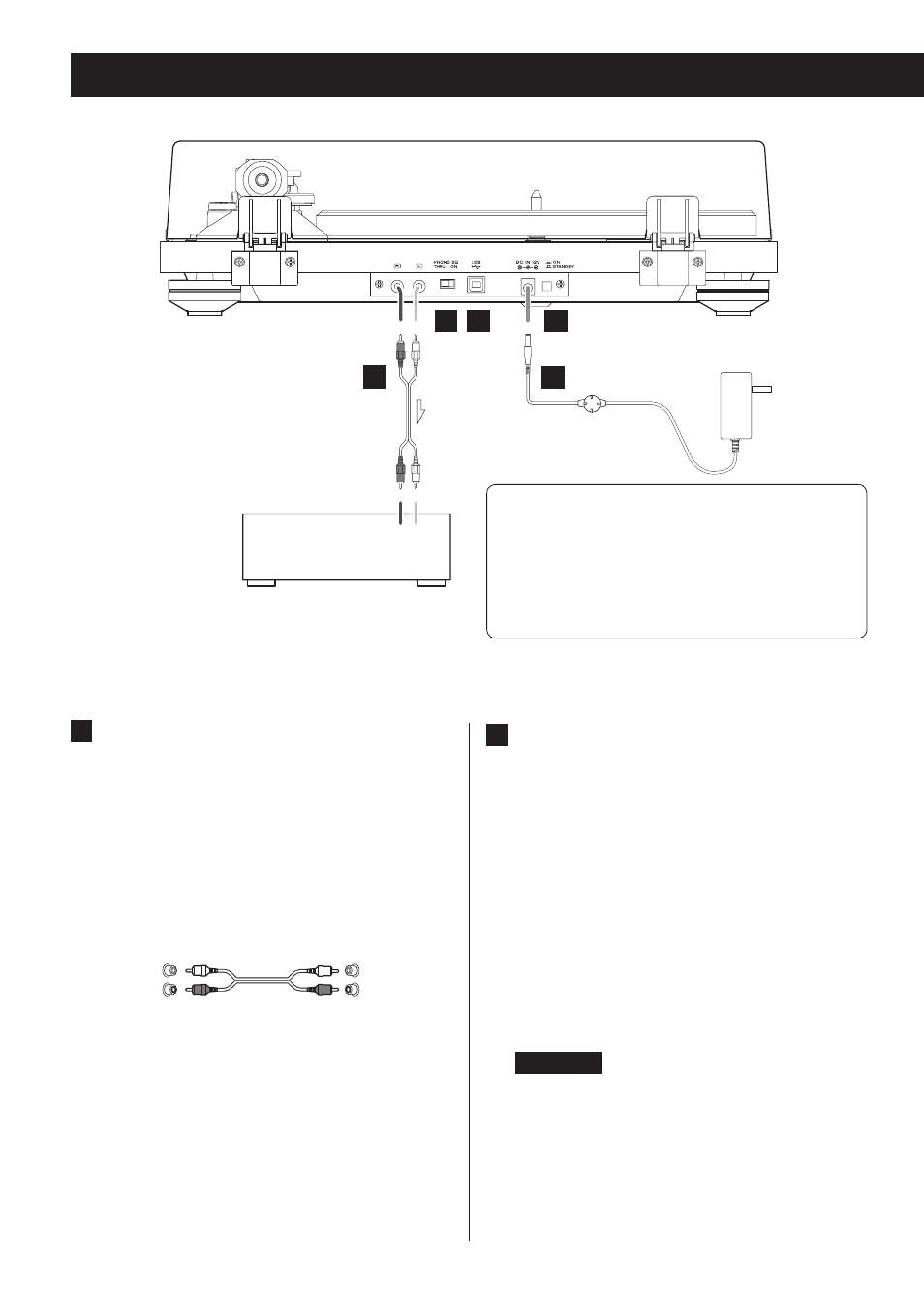

Anschlüsse
A Analoge Audioausgänge (L/R)
An diesen Anschlüssen liegt das analoge Ausgangs-
signal an.
Mit Hilfe des PHONO EQ-Schalters kann die Aus-
gangssignal-Entzerrung gewählt werden.
Verwenden Sie das mitgelieferte Audiokabel (oder
ein handelsübliches Audiokabel), um diese An-
schlüsse mit den Eingängen eines Verstärkers, usw.
zu verbinden.
weiß (L)
rot (R) weiß (L)
rot (R)
B PHONO EQ-Schalter (Ausgangssignal-
einstellung)
ON
Das MM-Tonabnehmersignal wird vom internen
Phono-Vorverstärker verstärkt und entzerrt, bevor es
an den Analogausgängen (L/R) anliegt.
THRU
Das MM-Tonabnehmersignal liegt direkt an den
Analogausgängen (L/R) an.
Verwenden Sie diese Einstellung, wenn der verwen-
dete Verstärker, usw. einen PHONO-Eingang besitzt.
o Im Auslieferungszustand befindet sich der Schal-
ter in der ON-Stellung.
VORSICHT
Wenn sich der Schalter in der ON-Stellung befindet
und der TN-300 am PHONO-Eingang eines Ver stär-
kers, usw. angeschlossen ist, können über die Laut-
sprecher sowie Kopfhörer unerwartet hohe Pegel
wiedergegeben werden, wodurch Ihr Gehör oder
das Audiosystem Schaden nehmen können.
V Vorsichtsmaßnahmen beim Anschließen
o Stellen Sie die Netzverbindung erst her, nachdem
alle Anschlüsse vorgenommen wurden.
o Lesen und beachten Sie die Hinweise in den Be die-
nungs anleitungen aller Komponenten, mit denen
Sie den TN-300 verbinden.
B C
D A
L R
E
Bei aktiviertem PHONO EQ (ON)
Verbinden Sie diese Ausgänge mit den
Eingängen eines Verstärkers, usw.
Bei deaktiviertem PHONO EQ (THRU)
Verbinden Sie diese Ausgänge mit den
PHONO-Eingängen eines Verstärkers,
usw.
Mitgelieferter Netzadap-
ter (GPE053A-120050-Z)
Verstärker
