42

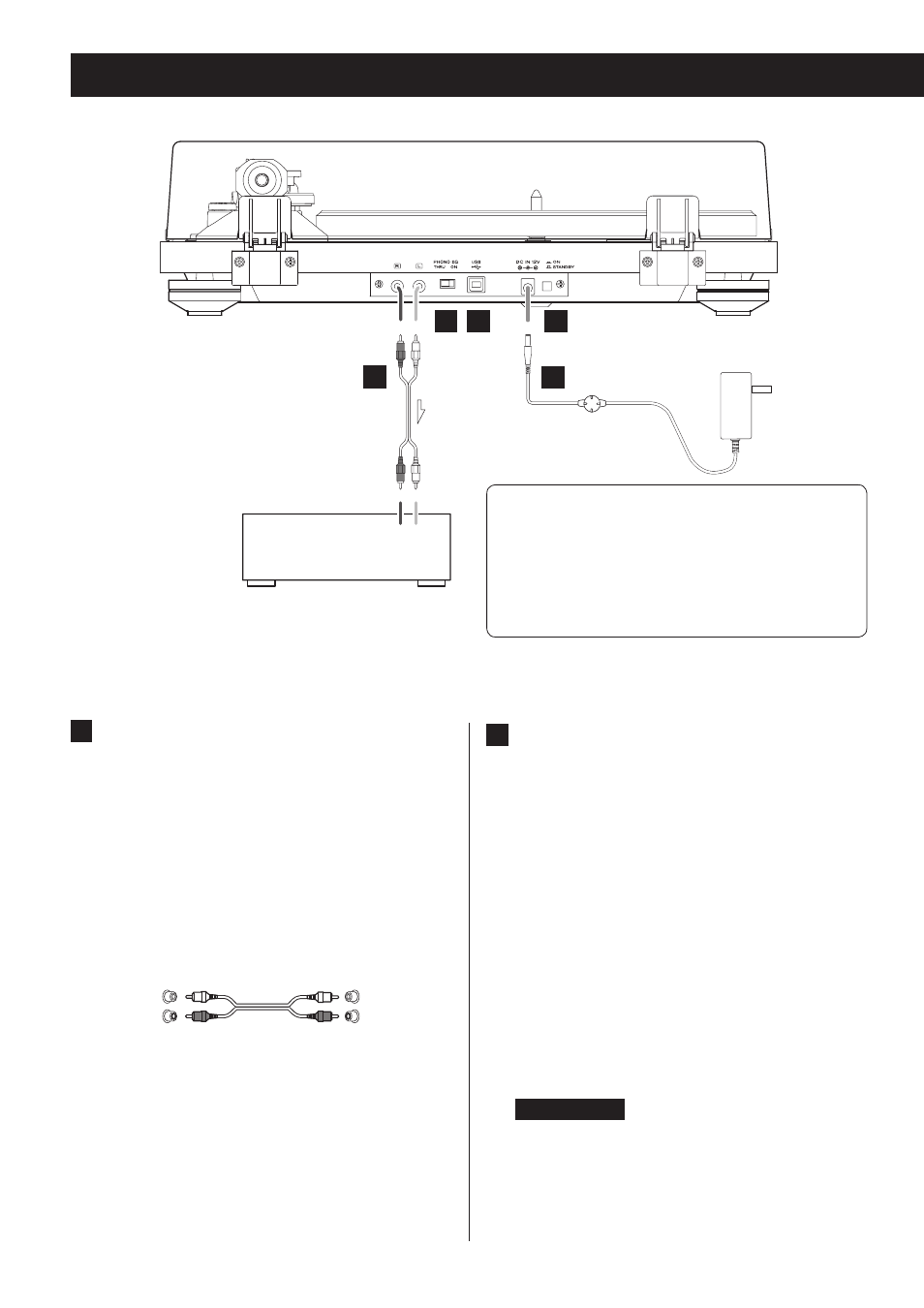

Conexiones
A Terminales de salida de audio analó-
gico (L/R) (izquierda/derecha)
Por estos terminales entran y salen las señales de
audio analógico.
El ajuste del interruptor PHONO EQ cambia el tipo
de señal de salida.
Utilice el cable de audio incluido (o uno de los que
se pueden adquirir en establecimientos comercia-
les) para conectar otros equipos a los terminales de
salida de esta unidad.
Blanco (L)
Rojo (R) Blanco (L)
Rojo (R)
B Terminal PHONO EQ (ajuste de salida de
audio)
ON
A los terminales de salida de audio analógico (L/R)
(izquierda/derecha) se envían las señales que se han
amplificado mediante el amplificador-ecualizador
integrado.
THRU
A los terminales de salida de audio analógico (L/R)
(izquierda/derecha) se envía directamente la señal
de la cápsula magnética.
Utilice este ajuste cuando conecte esta unidad a un
equipo que tenga entradas PHONO.
o Cuando la unidad sale de fábrica, su ajuste prede-
terminado es ON.
PRECAUCIÓN
Cuando está puesto en ON, si se conectan las sali-
das de audio analógico a las entradas PHONO de un
amplificador, la salida de sonido por los altavoces y
los auriculares será a gran volumen, lo que puede
dañar el equipo o producir daños auditivos.
V Precauciones al hacer las conexiones
o No enchufe la unidad a la corriente hasta que no
haya terminado de hacer todas las conexiones.
o Lea atentamente los manuales de los dispositivos
que está conectando y siga sus instrucciones para
hacer las conexiones.
B C
D A
L R
E
Si PHONO EQ está en ON
Se conecta a los terminades de
entrada de audio de un amplifi-
cador, etc.
Si PHONO EQ está en THRU
Se conecta a las entradas PHONO
de un amplificador, etc.
Adaptador de corriente
incluido
(GPE053A-120050-Z)
Amplificador
