132
➊
Connessione diretta
➋
Livello audio
➌
Stato batteria
➍
Selezione segnale
➎
Potenza costante
➏
Menu frequenza attiva
➐
Frequenza in uso
➑
Uscita potenza in uso
➒
Livello uscita di potenza
➓
Livello uscita di resistenza

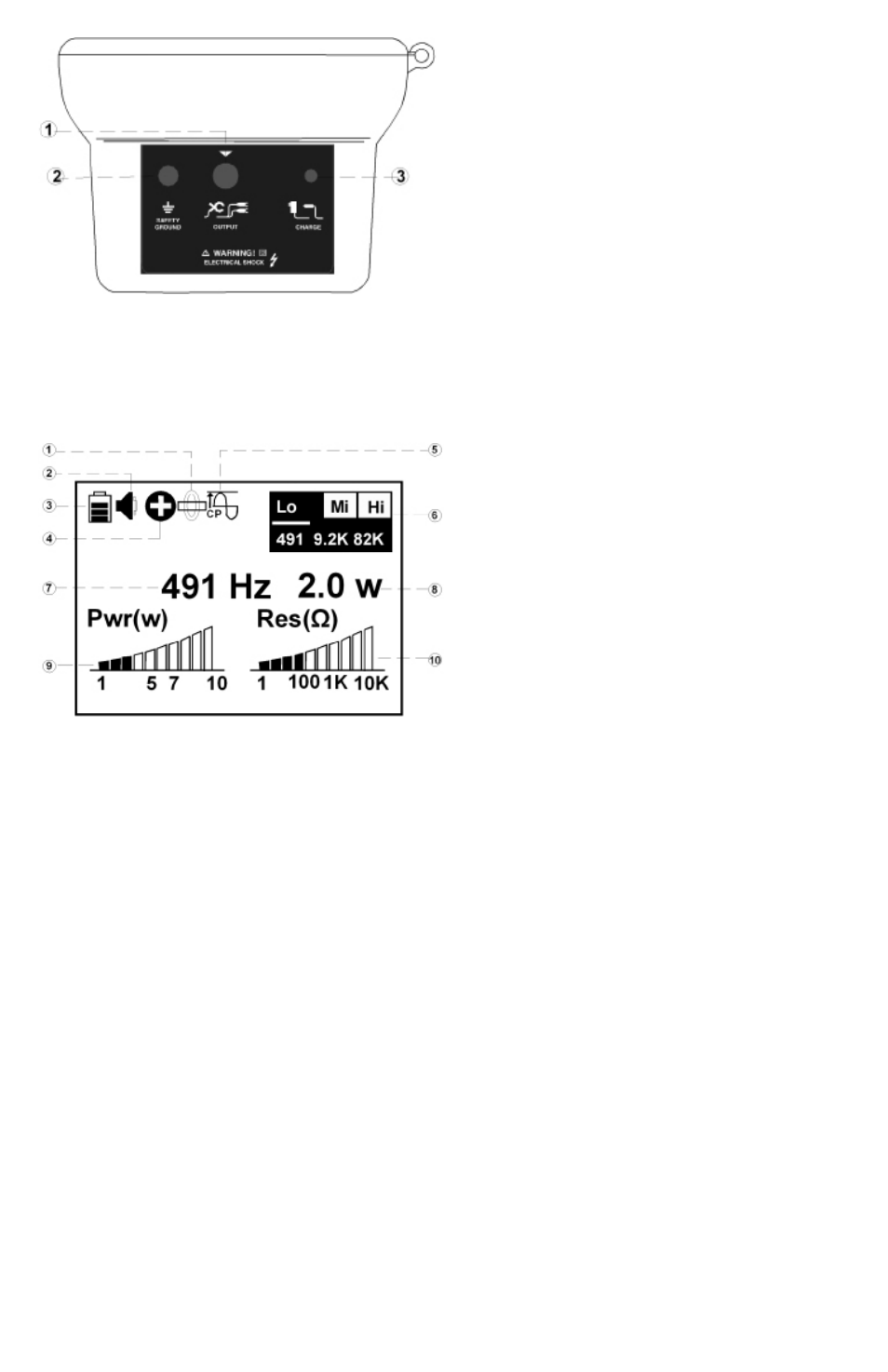

Vista del pannello laterale del
trasmettitore T-5000
Display a cristalli liquidi dell’interfaccia
utente del trasmettitore T-5000
➊
Pinza o connessione diretta
➋
Massa di sicurezza
➌
Caricabatteria o alimentazione a 12 V c.c. esterna
(alimentatore esterno non incluso:
12 V, 5,5 A, spina standard: 2,1 x 5,5 x 11 mm,
centro positivo)
