FR
22
Rogue Outcast 2X Wash MdR Rev. 1
MANUEL DE RÉFÉRENCE
Ce Qui est Inclus
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240
VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter jusqu’à 4 Rogue Outcast 2X Wash à 100 V, 5 unités à 120 V, 9 unités à 208 V, 10 unités à 230 V
ou 11 unités à 240 V. Vous pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
Raccordement DMX
Le Rogue Outcast 2X Wash fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches.
Une introduction au DMX est à votre disposition su
Connexion DMX
Le Rogue Outcast 2X Wash utilise une connexion de données DMX standard pour ses personnalités DMX :
15CH
,
17CH
,
22CH
,
33CH
,
33MS
,
54CH
,
54MS
, et
56CH
. Consultez le Manuel d’Utilisation pour connecter et configurer le
système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des
appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue Outcast 2X Wash supporte le protocole
RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez
télécharger le manuel de l'utilisateur à partir du
pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les
. Utilisez au moins deux points de fixation par
appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets,
rendez-vous sur

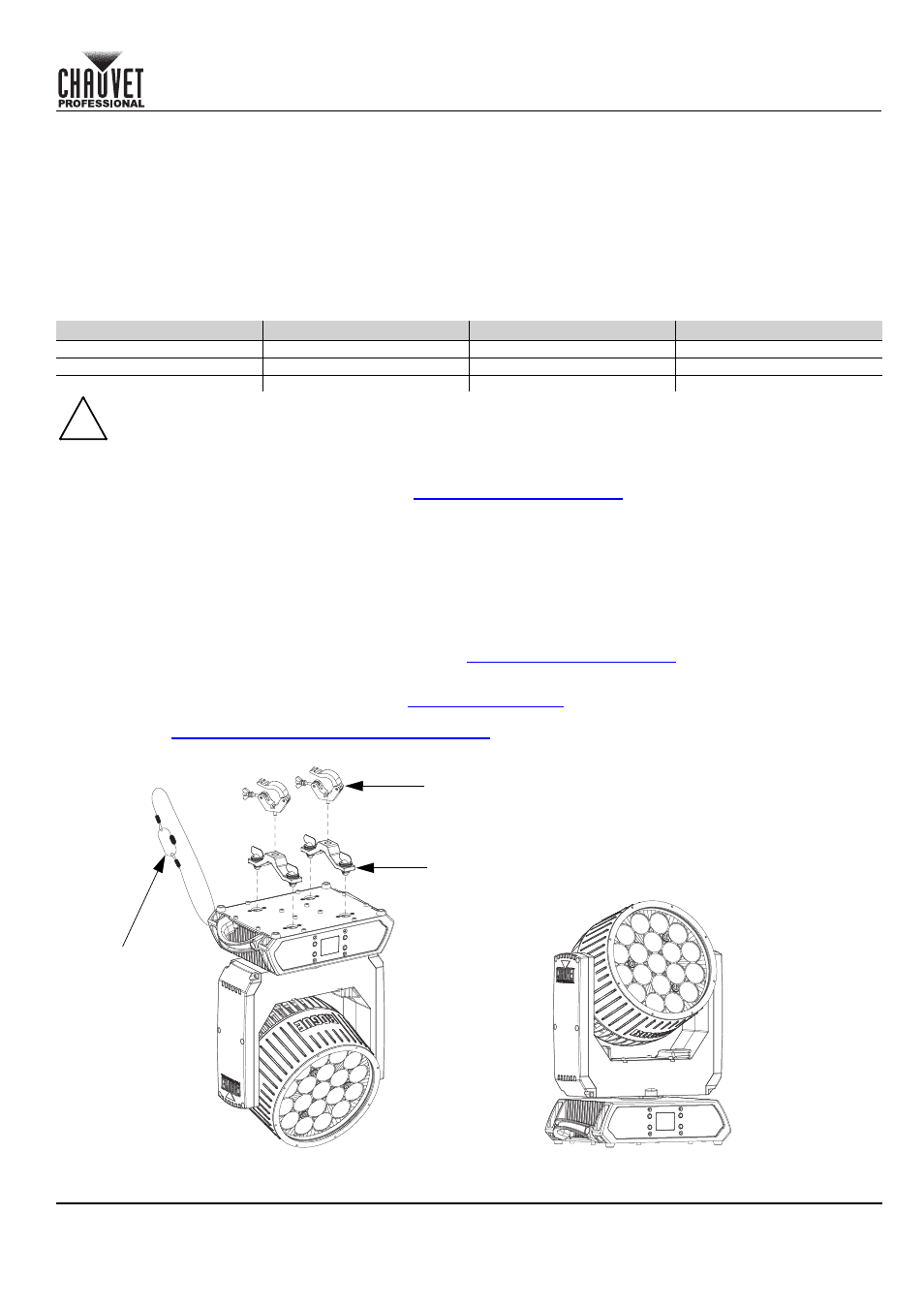

Schéma de Montage de l'Appareil
•
4 Rogue Outcast 2X Wash
•
Cordon d'alimentation Seetronic Powerkon IP65
•
2 fixations Omega avec matériel de montage
•
Manuel de Référence
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la vis
Conducteur CA
Noir
Marron Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie,
déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
!
Crochet de montage (2x)
Support omega (2x)
Montage en surface
Montage en hauteur
Élingue de Sécurité
