3
Ge
• Sorgen Sie dafür, dass sich keine Personen auf den
Lautsprecher setzen oder stellen, und lassen Sie Kinder
nicht auf dem Lautsprecher spielen. Anderenfalls besteht
die Gefahr, dass der Lautsprecher herunterfällt, wodurch
Verletzungen und Sachschäden verursacht werden können.
Zusammenbau der
Lautsprecherständer
Achtung
• Pioneer lehnt jegliche Haftung für Unfälle oder Schäden ab,
die durch Fehler bei Zusammenbau oder Aufstellung,
zweckentfremdeten Gebrauch oder höhere Gewalt
entstehen.
Bauen Sie die Lautsprecherständer wie in der nachstehenden
Abbildung gezeigt zusammen. Ein
Kreuzschlitzschraubendreher mittlerer Größe wird für den
Zusammenbau benötigt.

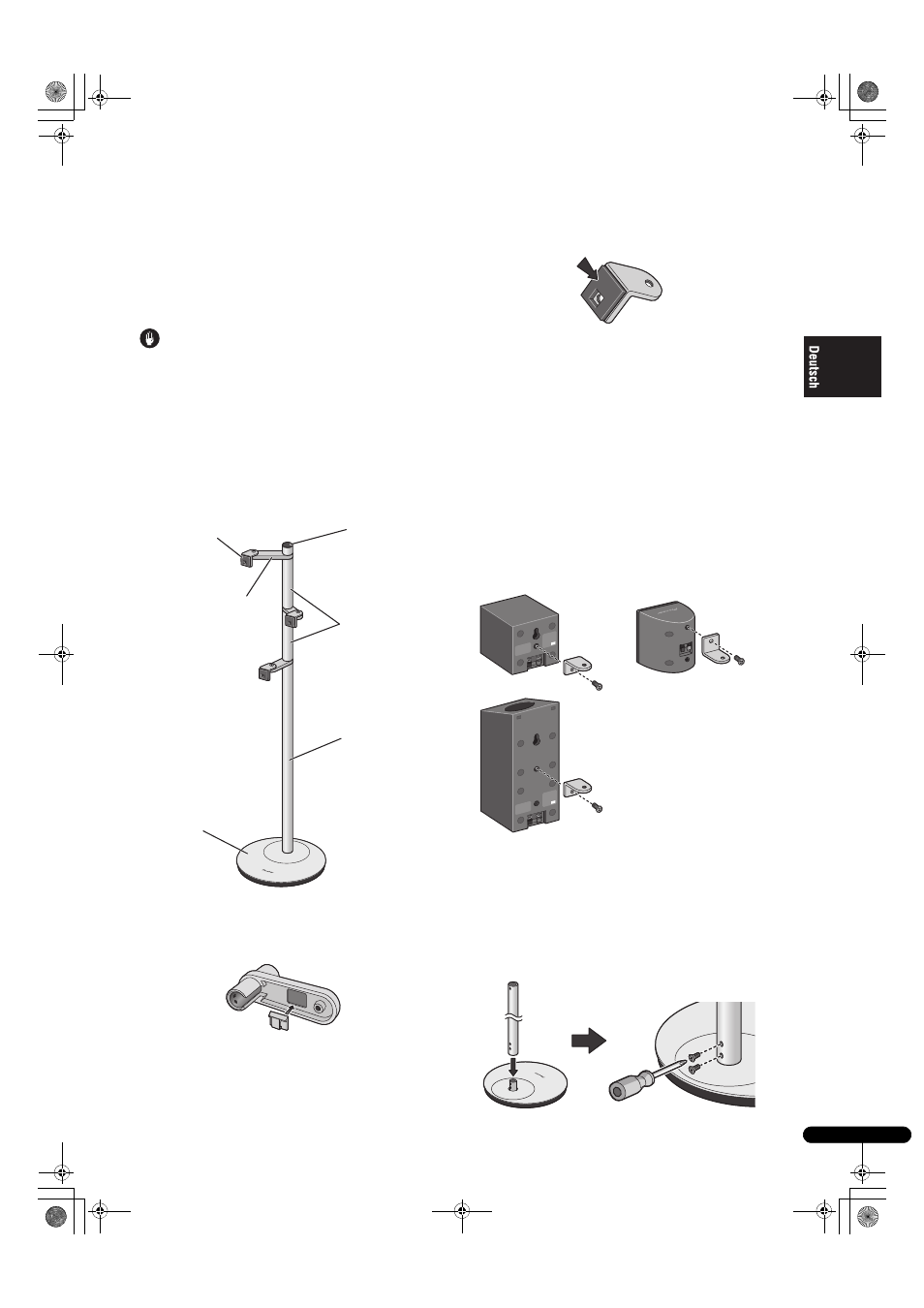

Die nachstehende Abbildung zeigt den Lautsprecherständer im
vollständig zusammengebauten Zustand, ohne Lautsprecher
oder Kabel.
1 Befestigen Sie die Kabelschellen an den Armen.
Ziehen Sie die Schutzfolie von der Rückseite jeder
Kabelschelle ab, und befestigen Sie die Schelle wie in der
Abbildung gezeigt an der Unterseite des Arms.
2 Befestigen Sie die Winkel an den Lautsprechern.
Ziehen Sie die Schutzfolie von der Rückseite jeder
Unterlagedichtung ab, und befestigen Sie die Dichtung wie
in der Abbildung gezeigt am Winkel.
• Befestigen Sie die Dichtung an der quadratischen
Oberfläche des Winkels. Achten Sie auf korrekte
Ausrichtung der Dichtung, um das Loch in der Dichtung
einwandfrei mit dem Schraubenloch im Winkel zur Deckung
zu bringen.
Befestigen Sie den Winkel am Lautsprecher. Richten Sie
das Dichtungsmaterial auf die Rückseite des Lautsprechers
aus, bringen Sie das Schraubenloch im Winkel mit der
Schraubenbohrung in der Rückwand des Lautsprechers zur
Deckung, und befestigen Sie den Winkel dann unter
Verwendung einer mitgelieferten Schraube (M5 x L10)
sicher am Lautsprecher.
• Bei einem Lautsprecher mit zwei Schraubenbohrungen
befestigen Sie den Winkel an der oberen der beiden
Bohrungen.
• Normalerweise wird der Winkel so befestigt, dass sich sein
abgerundetes Teil oben befindet; bei Montage an einem
Lautsprecher jedoch, bei dem dies zu einer teilweisen
Verdeckung der Lautsprecherklemmen führen würde, kann
der Winkel umgedreht und so befestigt werden, dass sich
das abgerundete Teil unten befindet.
Beispiele der Befestigung des Winkels an
verschiedenen Lautsprechern
3 Setzen Sie einen langen Pfeiler in den
Montagepfosten der Ständergrundplatte ein, und
befestigen Sie ihn mit zwei Senkkopfschrauben (M4 x
L6).
• Die Schraubenbohrungen befinden sich an der Rückseite
des Montagepfostens.
• Der lange Pfeiler wird mit einer bestimmten Orientierung
montiert. Ermitteln Sie vor dem Zusammenbau das obere
und das untere Ende.
Ständergrundplatte
Kappe
Arm
Pfeiler (lang)
Pfeiler (kurz)
Winkel
(Verhinderung einer
teilweisen Verdeckung der
Lautsprecherklemmen
durch den Winkel)
