3
Sp
Montaje de los soportes de
altavoz
Precaución
• Pioneer no se hace responsable de accidentes o daños
como consecuencia de una instalación incorrecta,
manipulación indebida o por las modificaciones del
producto, así como tampoco debido a desastres naturales.
Monte los soportes de altavoz como se ilustra a continuación.
Tenga presente que para realizar el montaje necesitará un
destornillador de cabeza en cruz de tamaño mediano.

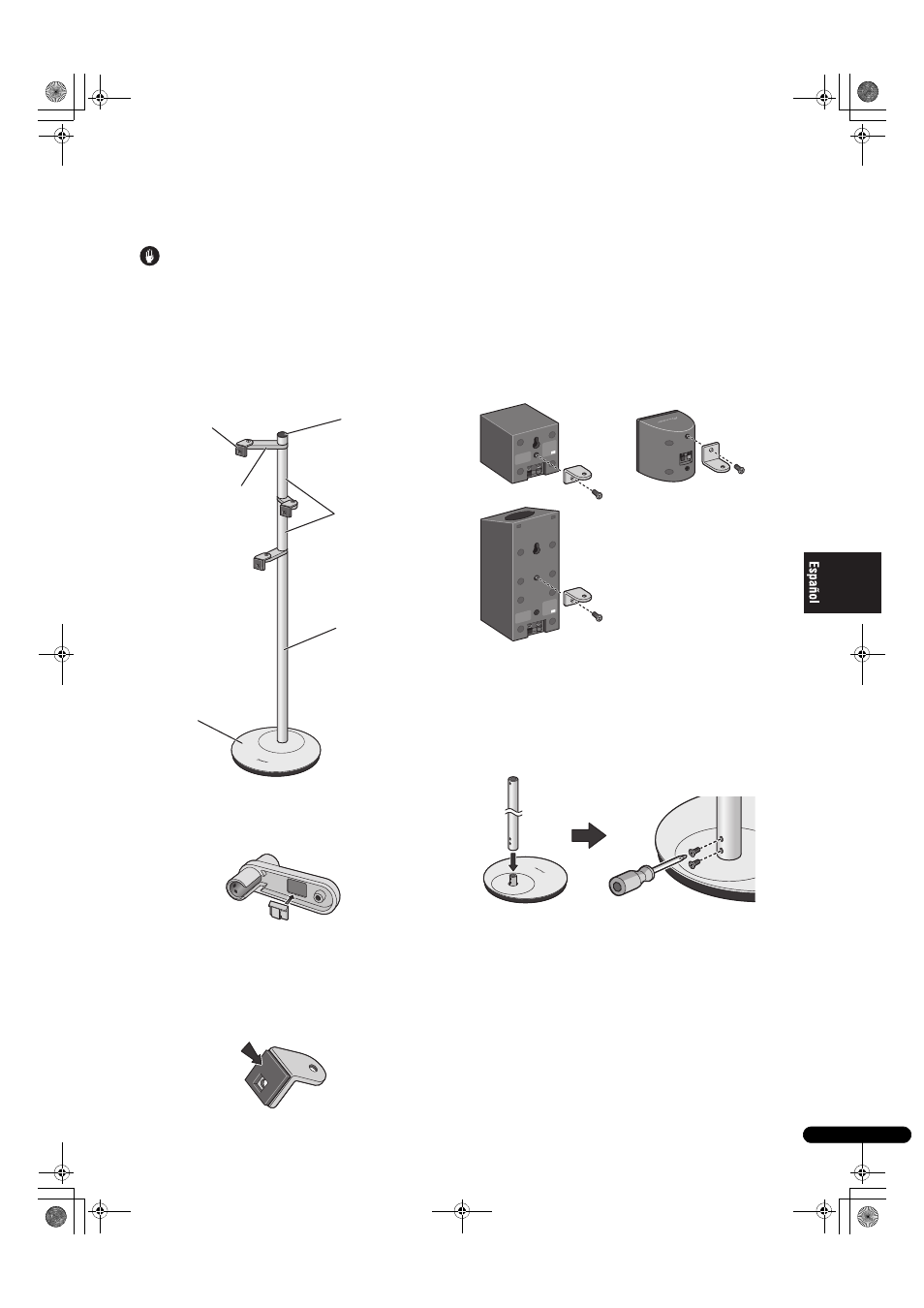

La ilustración siguiente muestra el soporte de altavoz
completamente montado, sin altavoces ni cables.
1 Fije los retenedores de cables a los brazos.
Pele el papel protector del dorso del retenedor y fije el
retenedor en la parte ahuecada de la parte inferior del brazo
como se muestra.
2 Fije las ménsulas angulares a los altavoces.
Pele el papel protector del dorso de la junta y fije la junta en
la ménsula angular como se muestra.
• Fije la junta en la superficie cuadrada de la ménsula angular.
No se olvide de confirmar la orientación de la junta para
alinear correctamente el orificio de la junta con el orificio del
tornillo que hay en la ménsula angular.
Fije la ménsula angular al altavoz. Oriente el material de la
junta en la superficie trasera del altavoz, y alinee el orificio
del tornillo que hay en la ménsula angular con el orificio del
tornillo que hay en el altavoz, y emplee entonces el tornillo
suministrado (M5xL10) para fijar con seguridad la ménsula
angular al altavoz.
• En el caso de que el altavoz esté provisto de dos orificios de
tornillo, fije la ménsula angular al orificio que esté más arriba
de los dos.
• La ménsula angular ha sido originalmente diseñada para
montarse con el brazo angular redondeado orientado hacia
arriba, pero si se produce alguna interferencia con los
terminales del altavoz, también podrá montar el brazo
angular redondeado orientado hacia abajo.
Ejemplos de instalación de los altavoces
3 Ponga un soporte (largo) sobre el pilar de montaje
que hay en la base del soporte, y fíjelo con seguridad
con dos tornillos avellanados (M4xL6).
• Los orificios de tornillo que hay en la base del soporte están
orientados hacia el lado posterior.
• El soporte (largo) está diseñado con la orientación específica
de arriba-abajo. Confirme la orientación antes de efectuar el
montaje.
Base del soporte
Tapa
Brazos
Soportes (largos)
Soportes (cortos)
Ménsulas angulares
(En el caso de haber
interferencias entre los
terminales del altavoz y la
ménsula angular)
