4
Ru

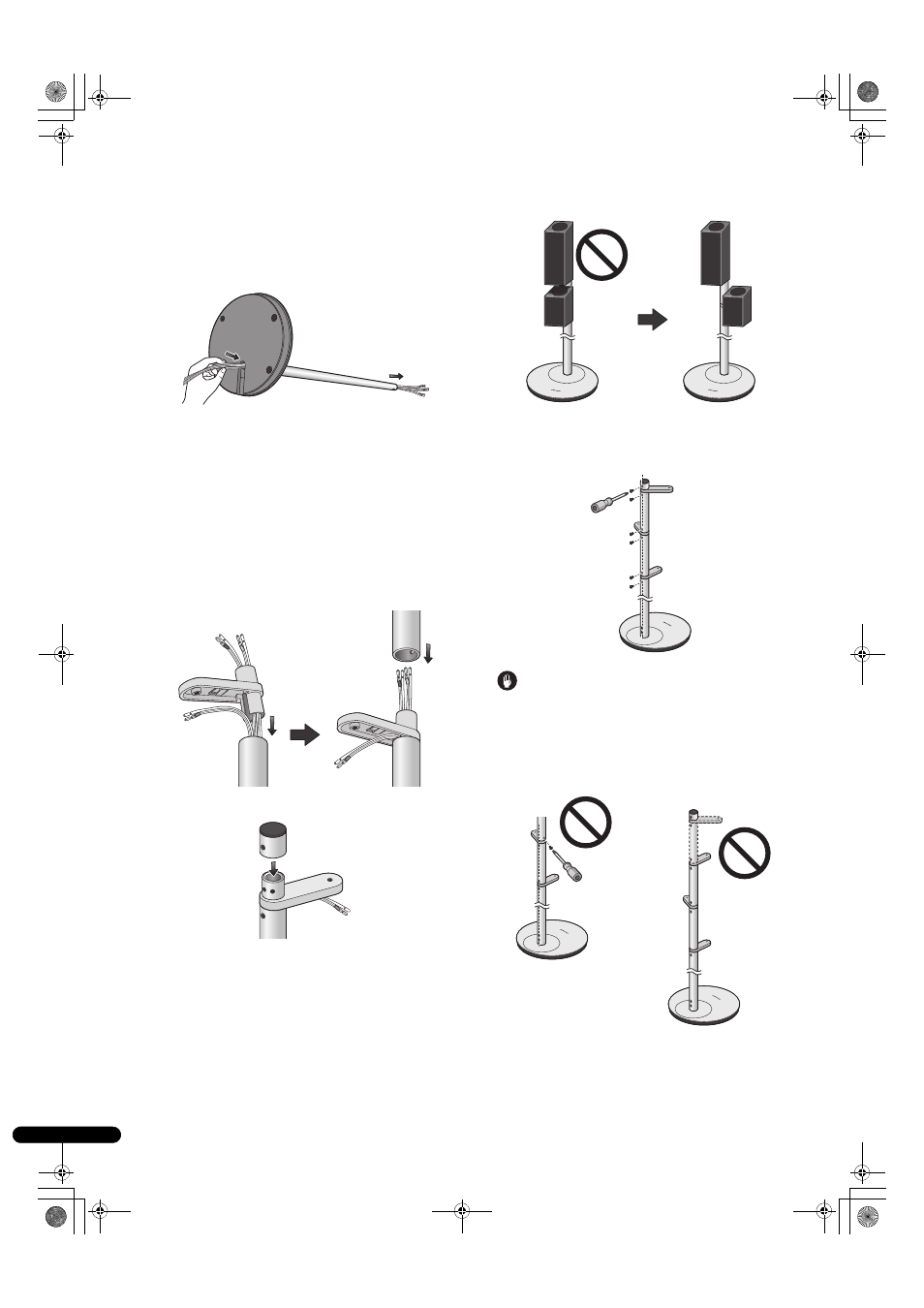

4 Положите стойку на бок и пропустите провода
динамика через отверстие в основе стойки и через
трубку опорного штока.
Обратитесь к руководству пользователя для акустической
системы, чтобы убедиться в правильности ориентации
используемых проводов (провода могут иметь цветовую
маркировку).
5 Соберите кронштейн и опорный шток (короткий)
и пропустите провода динамика по порядку, как это
показано на рисунке.
• Кронштейны имеют определенную ориентацию верх-низ;
убедитесь в том, что сторона, на которой имеется скоба
крепления электропроводки, направлена вниз.
Пропустите соответствующий провод динамика через
каждый кронштейн и смонтируйте собранные кронштейны
по порядку на длинной опорной трубке. Что касается
проводов динамика для нижнего кронштейна, не
пропускайте провод через кронштейн, а выведите его через
вырез в кронштейне, как это показано на рисунке, а затем
прикрепите заглушку к верхней части кронштейна.
Поместите заглушку поверх верхней части кронштейна.
6 Определите направление ориентации каждого
из динамиков, затем закрепите их с помощью
прилагаемых винтов с утопленной головкой.
• Каждый кронштейн может монтироваться обращенным
вперед или под углом 60° вправо или влево. Если в нижней
колонке имеется динамик, направленный вверх,
сориентируйте его таким образом, чтобы он не был
направлен на динамик поверх его. При закреплении
динамиков, также обращайтесь к разделу “Советы по сборке”
на стр. 2.
Примеры стойки со смонтированными на ней
динамиками
Соберите стойки таким образом, чтобы винтовые отверстия
в опорах все обращены в направлении задней стороны
стойки, затем вставьте винты с утопленной головкой и
надежно их затяните.
Внимание
• Не предпринимайте
попыток вставлять винты,
когда отверстия в опорах
расположены диагонально
по отношению к задней
части стойки.
• Не предпринимайте
попытки использовать
более трех кронштейнов на
одной стойке, поскольку
стойка может упасть и
причинить ущерб или
травмы.
