3
It
Montaggio delle basi dei
diffusori
Attenzione
• Pioneer non è responsabile per incidenti o danni risultanti
da un’installazione inappropriata, da un utilizzo scorretto o
da modifiche del prodotto oppure da disastri naturali.

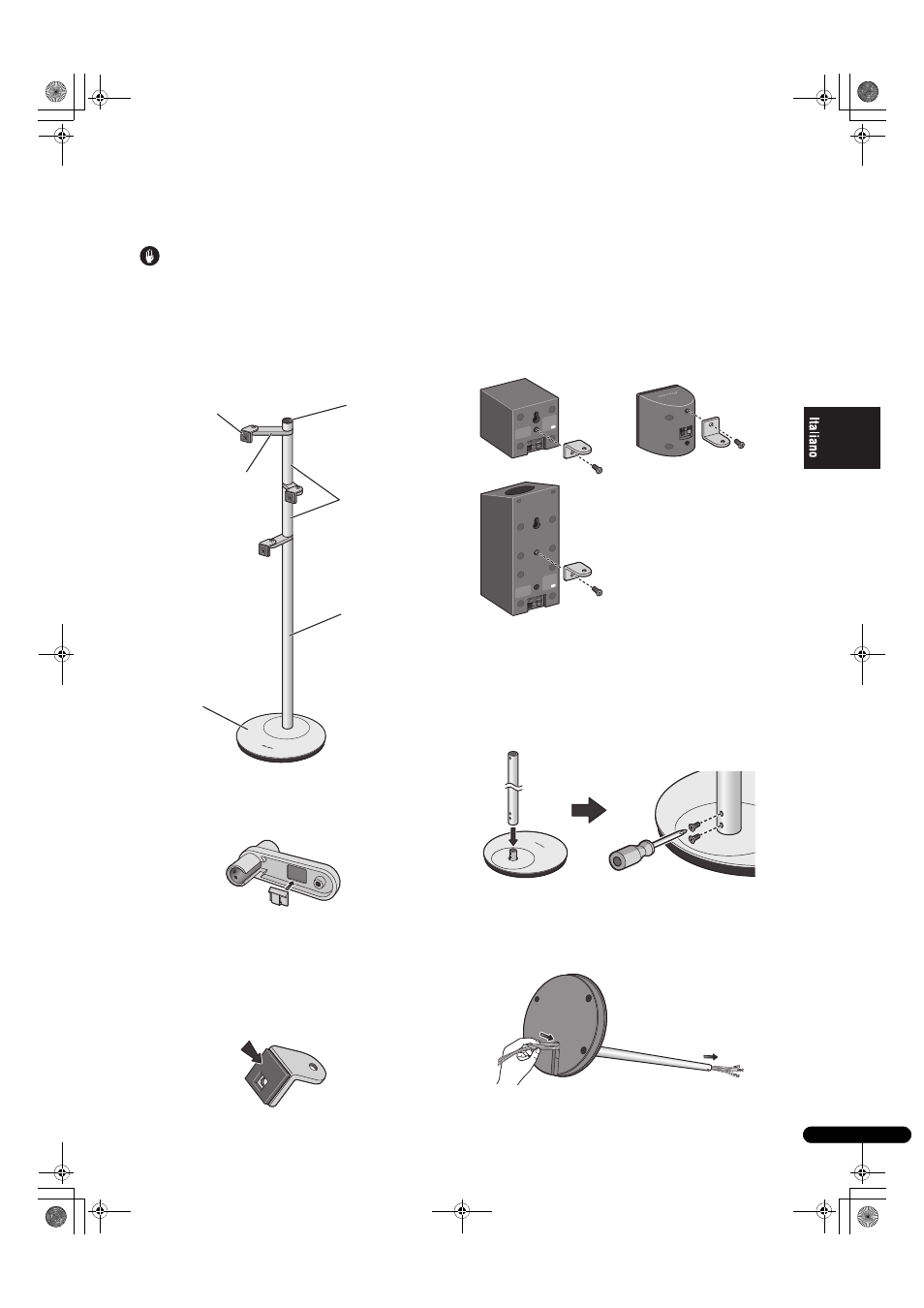

Montare le basi dei diffusori nel modo visto nella figura che
segue. Tener presente che per il montaggio è necessario un
cacciavite a stella di dimensioni medie.
L’illustrazione mostra la base del diffusore del tutto montata,
ma senza diffusori o fili.
1 Fissare i fermafili ai bracci.
Togliere la carta protettiva dal retro del fermafili e fissarlo
all’incassatura sul lato inferiore del braccio nel modo visto
in figura.
2 Fissare le staffe ad angolo ai diffusori.
Togliere la carta protettiva dal retro della guarnizione e
fissare questa alla staffa ad angolo nel modo visto in figura.
• Fissare la guarnizione alla superficie quadrata della staffa ad
angolo. Non mancare di confermare l’orientamento della
guarnizione in modo che il suo foro sia orientato
correttamente rispetto al foro della vite nella staffa ad
angolo.
Fissare la staffa ad angolo al diffusore. Orientare il
materiale della guarnizione con la superficie posteriore del
diffusore, quindi allineare il foro della vite della staffa ad
angolo con il foro della vite del diffusore, quindi con la vite
in dotazione (M5 x L10) fissare bene la staffa ad angolo al
diffusore.
• Nel caso il diffusore possieda due fori per viti, fissare la staffa
ad angolo a quello superiore.
• La staffa ad angolo è stata costruita per essere installata con
la sua curva orientata verso l’alto, ma se dovesse interferire
con i terminali dei diffusori, può anche venire installata in
direzione opposta.
Esempi di installazione dei diffusori
3 Posare un supporto (lungo) sugli innesti presenti
nella base e fissare bene con due viti a testa conica
(M4 x L6).
• I fori delle viti nel basamento della base sono orientati verso
il retro.
• Il supporto (lungo) è progettato per un orientamento
verticale particolare. Prima del fissaggio, controllare che
l’orientamento sia corretto.
4 Inclinare la base su di un lato e far passare i fili dei
diffusori nel foro del basamento della base e attraverso
il tubo di supporto.
Consultare le istruzioni per l’uso dei diffusori e controllare di
aver usato i fili giusti (i fili possono avere codici a colori).
Basamento della base
Tappo
Bracci
Supporti (lunghi)
Supporti (brevi)
Staffe ad angolo
(Se una delle staffe ad
angolo dovesse interferire
con i terminali del diffusore)
