4
Du

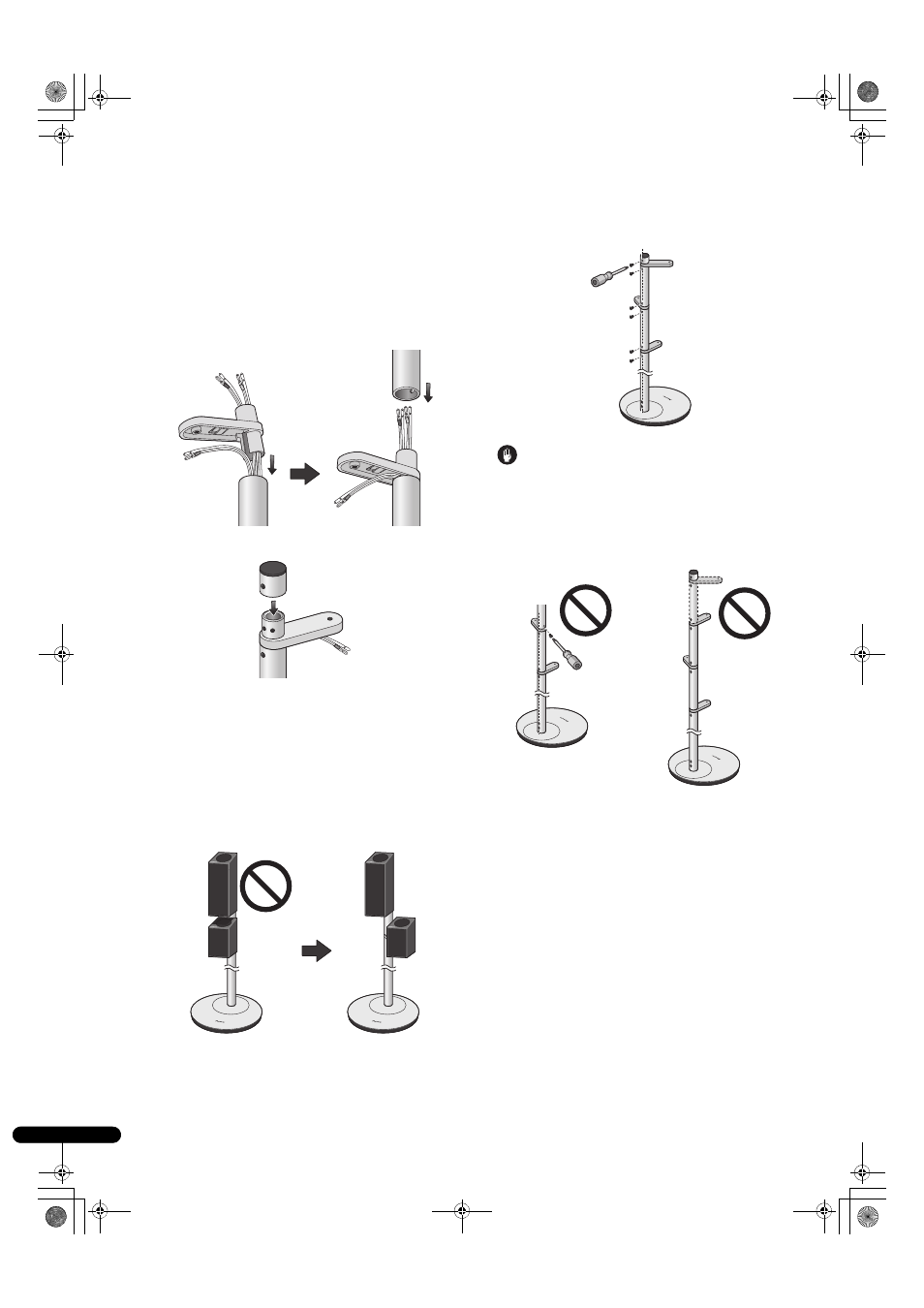

5 Monteer de arm en de steun (kort) en laat de
luidsprekerdraden er doorheen lopen, zoals afgebeeld.
• De armen moeten in de juiste richting worden aangebracht;
kijk of de kant met de draadklem bij de montage naar
beneden is gekeerd.
Steek de juiste luidsprekerdraad door elke arm en monteer
de armen in de juiste volgorde aan de lange steunpijp. Bij de
luidsprekerdraad voor de laagste arm mag u de draad niet
door de arm steken, maar moet u de draad via de uitsparing
van de arm naar buiten laten komen, zoals afgebeeld,
waarna u de kap boven op de arm aanbrengt.
Plaats de kap boven op de bovenste arm.
6 Bepaal de richting voor elke luidspreker en zet de
luidsprekers dan met de verzonken schroeven in de
gekozen richting vast.
• Elke arm kan naar voren worden gericht, of tot 60° naar
rechts of links. Als een lagere luidspreker het geluid naar
boven weergeeft, moet u ervoor zorgen dat de luidspreker
niet meteen naar de luidspreker erboven is gericht.
Raadpleeg bij het vastzetten van de luidsprekers ook het
gedeelte “Nuttige wenken voor de montage” op blz. 2.
Voorbeelden van de standaard met de gemonteerde
luidsprekers
Monteer de standaard zo dat de schroefgaten in de steunen
alle naar de achterkant van de standaard zijn gericht en
steek dan de bijgeleverde verzonken schroeven naar binnen
en draai deze vast.
Let op
• Probeer de schroeven niet
naar binnen te steken
wanneer de gaten in de
steunen onder een schuine
hoek staan ten opzichte
van de achterkant van de
standaard.
• Probeer niet meer dan drie
armen op een enkele
standaard te gebruiken,
want de standaard kan
omvallen en beschadiging
of letsel veroorzaken.
