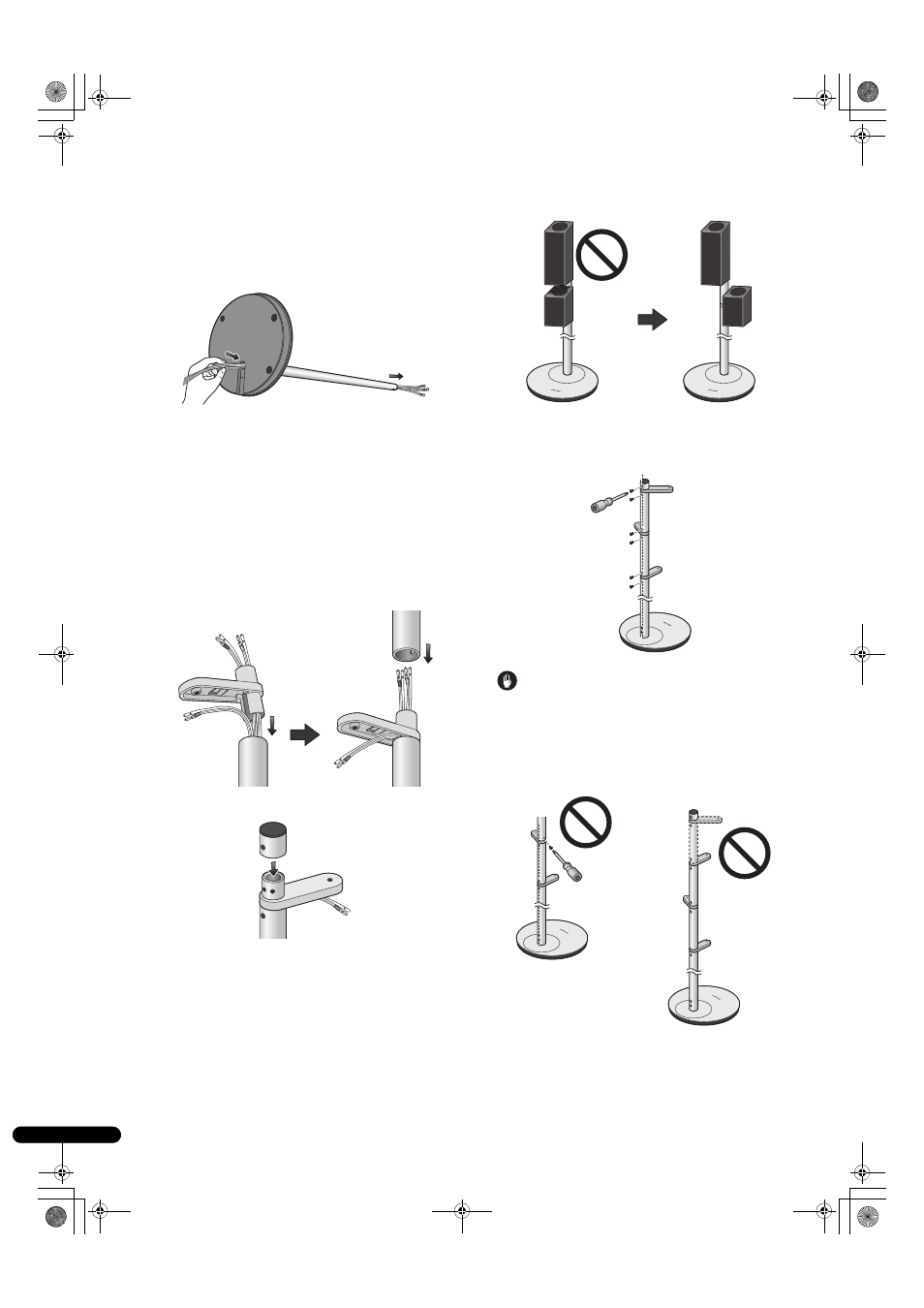

4 Legen Sie den bisher zusammengebauten Ständer
waagerecht, und führen Sie die Lautsprecherkabel in
das Loch in der Ständergrundplatte ein und durch den
Pfeiler hindurch.
Ermitteln Sie die richtigen Kabel für jeden Lautsprecher
unter Bezugnahme auf die Bedienungsanleitung des
Lautsprechersystems (die Kabel sind u. U. farbcodiert).
5 Setzen Sie den Arm und den kurzen Pfeiler
zusammen, und verlegen Sie die Lautsprecherkabel wie
gezeigt.
• Der Arm wird mit einer bestimmten Orientierung montiert;
achten Sie darauf, ihn so auf den kurzen Pfeiler zu setzen,
dass die Seite mit der Kabelschelle nach unten weist.
Führen Sie das richtige Lautsprecherkabel durch jeden Arm
hindurch, und befestigen Sie die kurzen Pfeiler mit den
daran befestigten Armen der Reihe nach am langen Pfeiler.
Beim untersten Arm wird das Lautsprecherkabel nicht
durch den Arm hindurch geführt, sondern so verlegt, dass
es wie in der Abbildung gezeigt aus dem Ausschnitt des
Arms heraustritt.
Setzen Sie die Kappe auf das obere Ende.
6 Ermitteln Sie die korrekte Ausrichtung jedes
Lautsprechers, und befestigen Sie ihn dann mit den
mitgelieferten Senkkopfschrauben am Ständer.
• Jeder Arm kann wahlweise so befestigt werden, dass er
gerade nach vorn oder in einem Winkel von 60° nach rechts
oder links weist. Wenn ein unten befindlicher Lautsprecher
einen nach oben weisenden Treiber besitzt, muss gegenüber
dem darüber montierten Lautsprecher versetzt befestigt
werden. Bitte schlagen Sie vor der endgültigen Befestigung
der Lautsprecher auch im Abschnitt „Tipps zum
Zusammenbau“ auf Seite 2 nach.
Falsche und richtige Befestigung der Lautsprecher am
Ständer
Bauen Sie den Ständer so zusammen, dass sich alle
Schraubenlöcher in den Pfeilern auf der Rückseite
befinden, setzen Sie die mitgelieferten Senkkopfschrauben
in die Löcher ein, und ziehen Sie sie fest an.
Achtung
• Versuchen Sie nicht, eine
Schraube einzusetzen,
wenn das Loch im Pfeiler
in einem seitlichen Winkel
zur Rückseite des Ständers
(falsch) angeordnet ist.
• Befestigen Sie auf keinen
Fall mehr als drei Arme an
einem einzigen Ständer, da
dieser anderenfalls
umfallen und Verletzungen
oder Sachschäden
verursachen kann.
