4
Sp

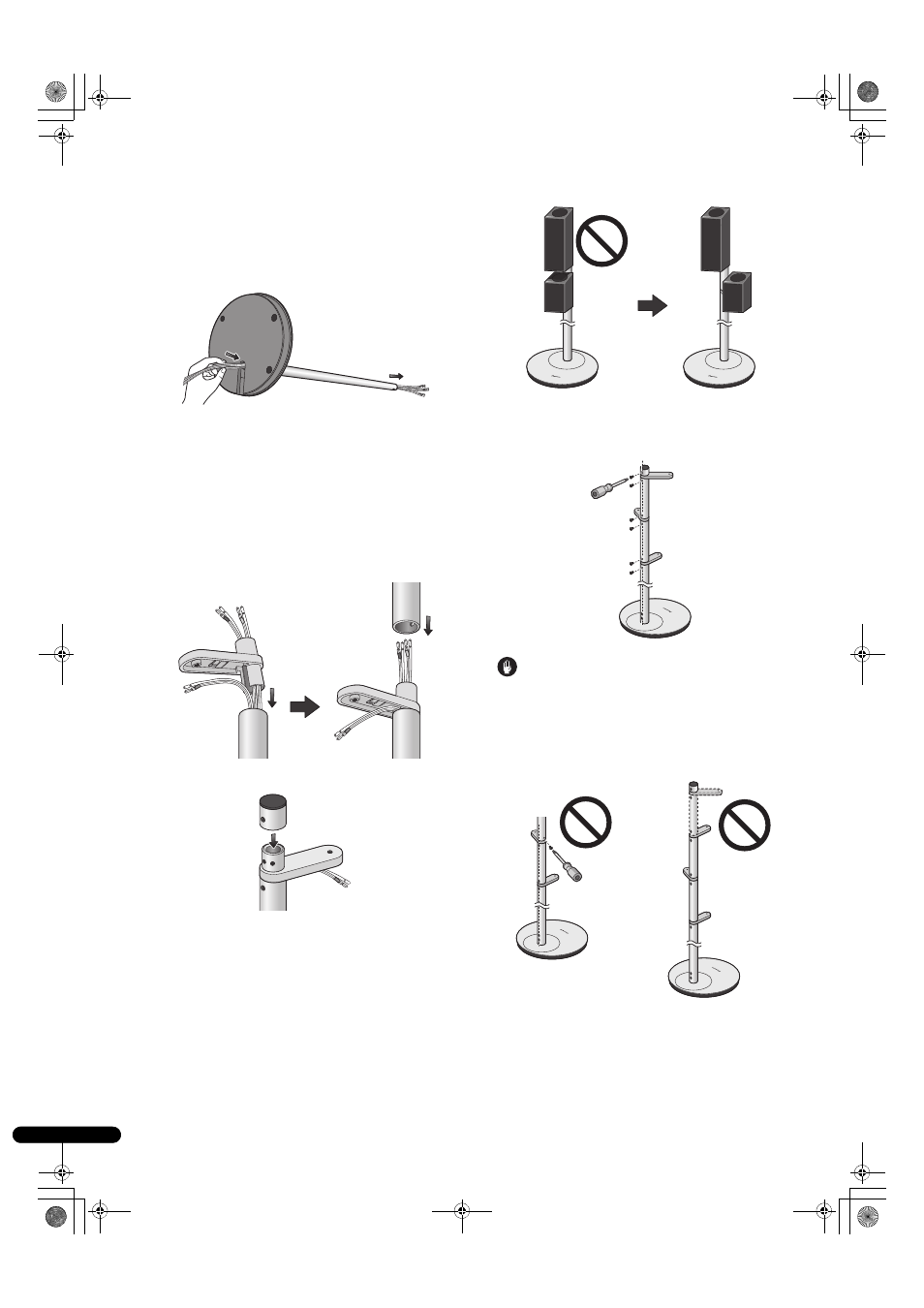

4 Apoye el soporte sobre su costado, y pase los cables
de altavoz por el orificio de la base del soporte y por el
tubo del soporte.
Consulte el manual de instrucciones del sistema de
altavoces y confirme los cables adecuados que deban
utilizarse (es posible que los cables estén codificados con
colores).
5 Monte el brazo y el soporte (corto) y pase cada cable
de altavoz en orden como se muestra.
• Los brazos están diseñados con una orientación específica
de arriba-abajo; cuando efectúe el montaje, confirme que el
lado con el retenedor de cables quede orientado hacia abajo.
Pase el cable de altavoz apropiado por cada brazo e instale
en orden los brazos montados en el tubo largo del soporte.
En el caso del cable de altavoz para el brazo inferior, no pase
el cable por el brazo, sino que deje que el cable salga por la
ranura del brazo como se muestra, y luego coloque una
tapa encima del brazo.
Ponga la tapa encima del brazo superior.
6 Decida la dirección en la que desee orientar cada
altavoz, y luego fíjelos en su lugar con los tornillos
avellanados suministrados.
• Cada brazo puede montarse orientado hacia delante, o
inclinado 60° hacia la derecha o izquierda. Si una unidad de
altavoz inferior tiene un altavoz orientado hacia arriba,
oriente su dirección para alejarla del altavoz que tenga
encima. Cuando fije los altavoces en sus posiciones,
consulte también la sección “Observaciones para el
montaje” en la página 2.
Ejemplos del soporte con los altavoces montados
Monte los soportes de modo que los orificios de tornillo de
los soportes estén todos orientados hacia el lado posterior
del soporte, y entonces inserte los tornillos avellanados
suministrados y apriételos con seguridad.
Precaución
• No intente insertar los
tornillos cuando los
orificios de los soportes
estén orientados
angularmente en diagonal
con respecto a la parte
posterior del soporte.
• No intente utilizar más de
tres brazos en un mismo
soporte, porque podría
caerse el soporte y
ocasionar daños o
lesiones.
