Сборка стойки динамика
Внимание
• Компания Pioneer не несет ответственности за любые
несчастные случаи или ущерб, возникшие в результате
неправильной установки, неправильной эксплуатации или
модификации изделия, а также природных катастроф.
Соберите стойки динамиков, как это показано на иллюстрации
ниже. Пожалуйста, обратите внимание на то, что для
выполнения сборки требуется крестообразная отвертка
среднего размера.

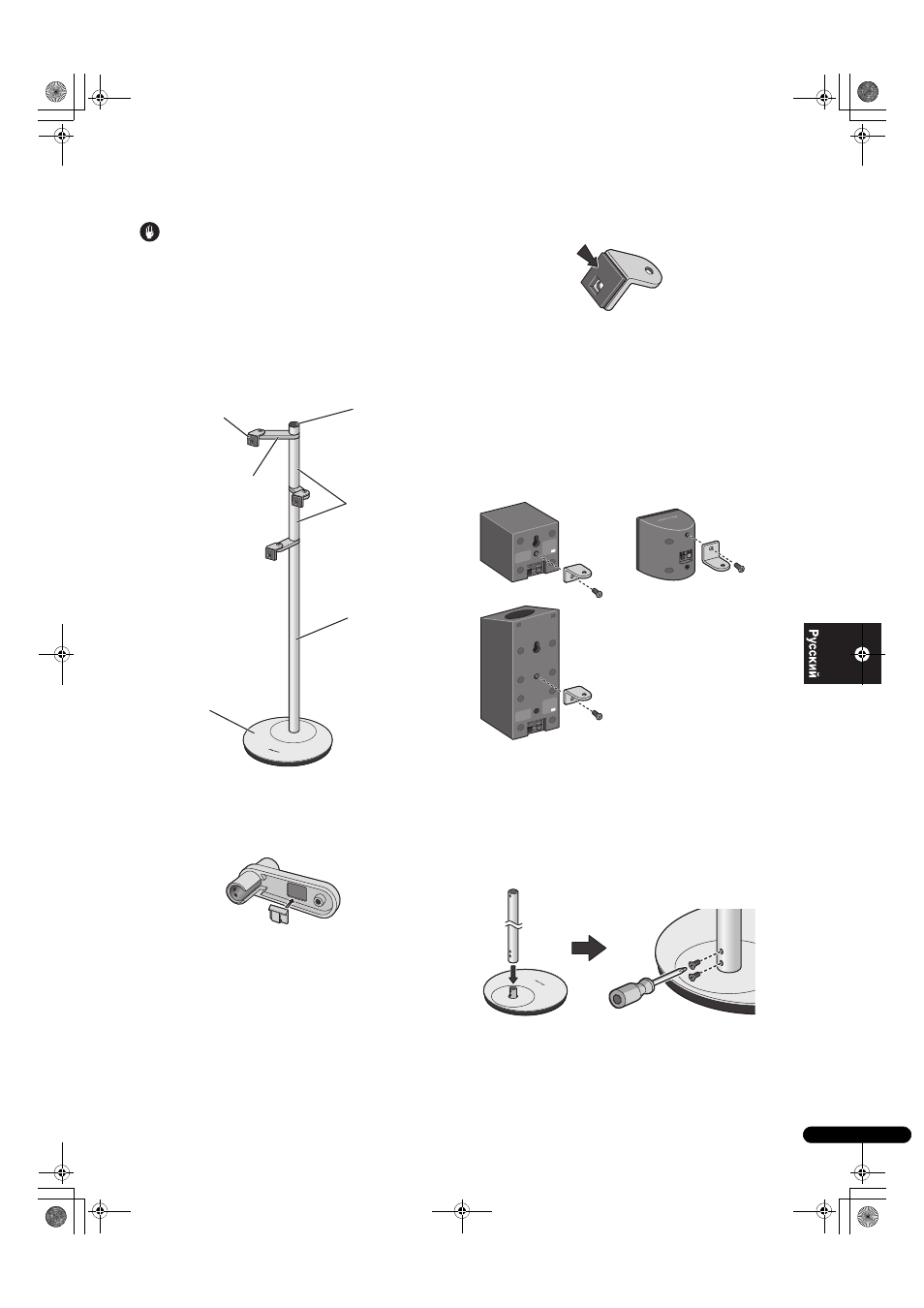

На сопроводительных иллюстрациях показана полностью
собранная стойка динамика без динамиков и проводки.
1 Прикрепите скобы крепления электропроводки
к кронштейнам.
Снимите защитную бумажную подкладку со скобы
крепления и закрепите скобу в выемке на нижней стороне
крепежного кронштейна, как это показано на рисунке.
2 Прикрепите угловые скобы к динамикам.
Снимите защитную бумажную подкладку с прокладки и
прикрепите прокладку к угловой скобе, как это показано на
рисунке.
• Прикрепите прокладку к прямоугольной поверхности
угловой скобы. Обязательно убедитесь в том, что прокладка
расположена таким образом, что отверстие прокладки
совпадает с резьбовым отверстием в угловой скобе.
Прикрепите угловую скобу к динамику. Расположите
материал прокладки на задней поверхности динамика и
выровняйте винтовое отверстие в угловой скобе с винтовым
отверстием динамика, затем надежно закрепите угловую
скобу с помощью прилагаемого винта (M5xL10).
• Если на динамике имеется два винтовых отверстия,
прикрепите угловую скобу к верхнему из двух отверстий.
• Угловая скоба изначально предназначена для монтажа
округлой частью вверх, но в случае возникновения помех
доступа к контактам динамика, допускается монтаж с
расположением округлой частью вниз.
Примеры установки динамиков
3 Расположите опорный шток (длинный) поверх
монтажной подпорки в основе стойки и надежно
закрепите с помощью двух винтов с утопленной
головкой (M4xL6).
• Винтовые отверстия в основе стойки расположены с задней
стороны.
• Опорный шток (длинный) имеет определенную ориентацию
верх-низ. Перед сборкой убедитесь в правильности
ориентации.
Основа стойки
Заглушка
Кронштейны
Опорные штоки
(длинные)
Опорные штоки
(короткие)
Угловые скобы
(В случае если расположение
угловой скобы будет мешать
доступу к контактам
динамика)
