D. SKLAPANJE / DEMONTAŽA

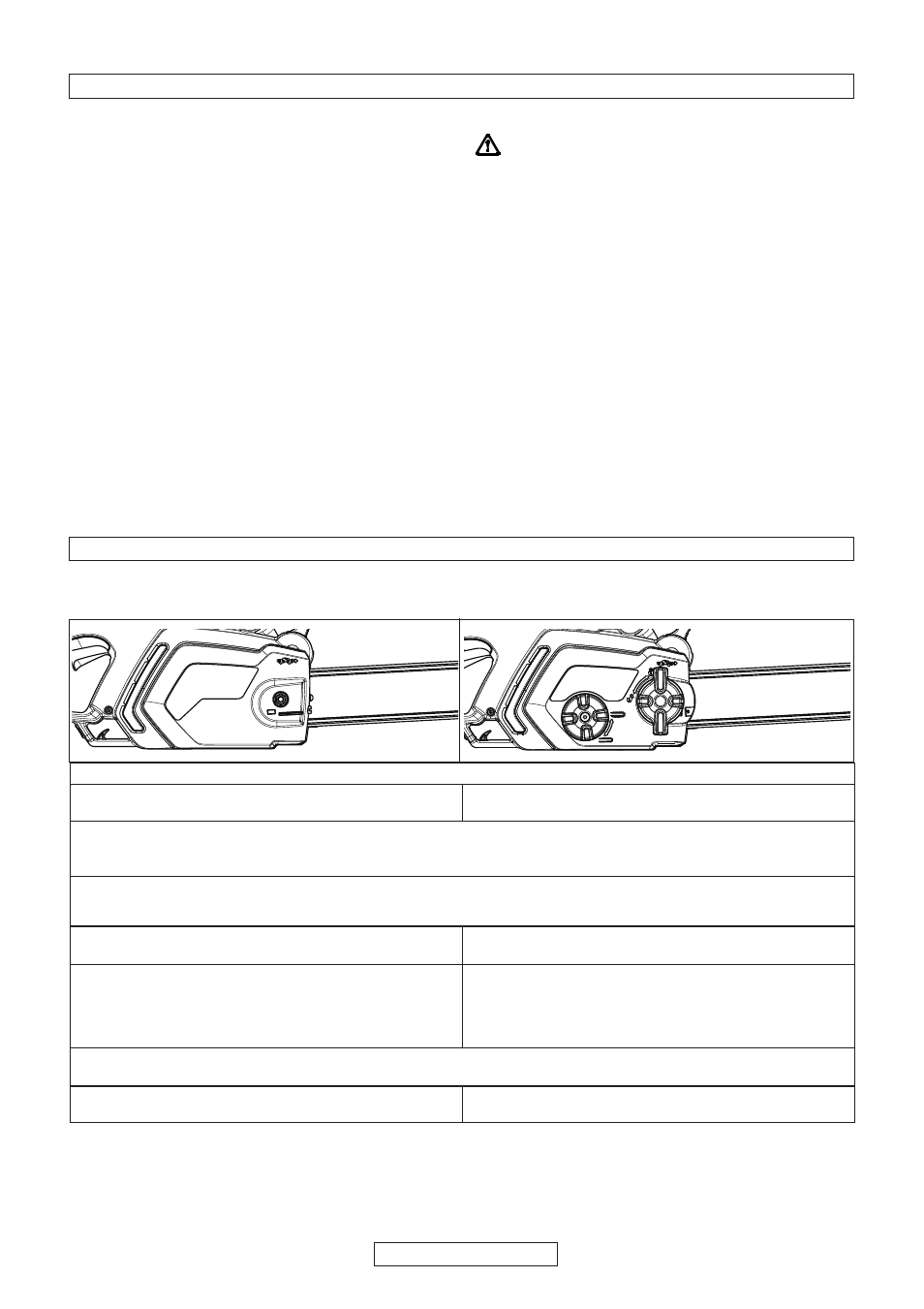

SKLAPANJE VODILICE I LANCA
Metode sklapanja se mijenjaju prema vrsti mašine, pa vas molimo da koristite ilustracije za tip mašine koji je označen
na naljepnici. Vodite veliku pažnju prilikom sklapanja mašine kako bi bili sigurno da ste je ispravno izveli.
Previše čvrsto zatezanje lanca će dovesti do preopterećenja motora i do oštećenja, dok nedovoljna napetost može
izazvati iskliznuće lanaca, a ispravno zategnuti lanac pruža najbolje rezne osobine i produženi radni vijek. Redovno
provjeravajte zategnutost, jer lanac ima tendenciju izdužavanja kroz upotrebu (posebno kada je lanac nov; nakon
prvog sklapanja, potrebno je provjeriti zategnutost lanca nakon 5 minuta rada mašine); u svakom slučaju nemojte
zatezati lanac odmah nakon upotrebe, već pričekajte dok se ne ohladi.
U slučajevima kada treba prilagoditi olabavljeni lanac, uvijek odvrnite zadržavajuću maticu / dugme prije podešavanja
vijka / dugmeta za zatezanje lanca; podesite napetost i zategnite zadržavajuću maticu / dugme.
BOSANSKI - 5
C. OPIS SIGURNOSNE OPREME
BLOK ZA UKLJUČIVANJE
Vaša mašina je opremljen sa uređajem
(sl.1)
koji kada je
deaktiviran, onemogućuje pritiskanje prekidača i tako
spriječava slučajno pokretanje.
AKCIJA KOČNICE LANCA NA OTPUŠTANJE
PREKIDAČA
Vaša mašina je opremljena sa uređajem koji blokira
lanac odmah čim se pusti prekidač; ako ovaj uređaj ne
radi, u bilo koje vrijeme, mašina se NE SMIJE koristiti i
mora se odnijeti u ovlašteni servisni centar.
ŠTITNIK PREDNJE DRŠKE / POLUGA KOČNICE LANCA
Štitnik prednje drške
(sl.2)
je dizajniran da spriječi da
Vaša lijeva ruka dođe u kontakt s lancem (pod uvjetom
da se mašina drži ispravno, prema uputama). Štitnik
prednje drške također djeluje i kao poluga kočnice lanca,
uključujući uređaj koji blokira lanac za manje od 0.15
sekundi u slučaju povratnog trzaja. Kočnica lanca je
otpuštena kada je štitnik prednje drške povučen unazad i
postavljen u taj položaj (omogućeno je pokretanje lanca).
Kočnica lanca je aktivirana kada je štitnik prednje drške
gurnut naprijed (lanac je blokiran). Kočnica lanca se
može aktivirati pomoću lijevog zgloba, guranjem prema
naprijed, ili kad zglob dođe u kontakt sa štitnikom prednje
drške, kao rezultat povratnog trzaja.
Kada se mašina koristi sa vodilicom u horizontalnom
položaju, na primjer za vrijeme sječe, kočnica lanca
pruža manju zaštitu.
(sl.3)
.
NAPOMENA: Kada je aktivirana kočnica lanaca, sigurnosni
prekidač prekida svako napajanje motora strujom.
Otpuštanje kočnice lanca kada se drži prekidač
će dovesti do pokretanja mašine.
HVATAČ LANCA
Ova mašina je opremljena sa hvatačem lanca
(sl.4)
koji
se nalazi ispod lančanika. Ovaj mehanizam je dizajniran
da zaustavi pokrete lanca unazad u slučaju loma ili
iskliznuća istog. Ova situacija se može izbjeći tako što će
osigurati ispravna zategnutost lanca (Pogledajte
poglavlje “D. Sklapanje / demontaža”).
ŠTITNIK ZADNJE DRŠKE
Djeluje kao zaštita
(sl.5)
ruke u slučaju loma ili iskliznuća
lanca.
1. Provjerite da kočnica lanca nije aktivirana. Ako je aktivirana, deaktivirajte je.
2a. Odvijte maticu koja pridržava vodilicu i uklonite
poklopac lančanika.
2b. Odvijte dugme za zadržavanje koje pridržava vodilicu i
uklonite poklopac lančanika.
3 Postavite lanac preko vodilice, počevši od lančanika na vrhu vodilice, i postavite lanac u žlijeb na vodilici.
Pažnja!
Budite sigurni da je oštra strana zubaca okrenuta prema naprijed na gornjem dijelu vodilice. Nosite rukavice.
4. Proverite da je klin zatezača lanca postavljen što je moguće više unatrag, prema disku lančanik. Montirajte vodilicu na
vijak za zadržavanje vodilice i klina zatezača lanca i postavite lanac preko pogonskog lančanika. Vratite poklopac
pogonskog lančanika, osiguravajući da su pogonski zubi lanca zakačeni na pogonski lančanik i da su u žlijebu vodiča.
5a. Zategnite rukom vijak koji pridržava vodilicu.
5b. Zategnite rukom dugme za zadržavanje koje pridržava
vodilicu.
6a. Za dotezanje lanca, zavijte vijak zatezača lanca u
smjeru kazaljke na satu koristeći isporučeni ključ/odvijač. Za
smanjenje napetosti lanca okrenite vijak u smjeru
suprotnom od kazaljke na satu kada vršite ovu operaciju, (
držite vrh vodilice podignut prema gore) 6b. Za dotezanje lanca, zavijte vanjsko dugme zatezača
lanca u smjeru kazaljke na satu. Za smanjenje napetosti
lanca okrenite vanjsko dugme zatezača lanca u smjeru
suprotnom od kazaljke na satu. (kada vršite ovu operaciju,
držite vrh vodilice podignut prema gore)
7. Zategnite lanac sve dok ne postgnete ispravnu napetost. Povucite lanac od vodilice i uvjerite se da razmak između
njih iznosi oko 2-3mm
8a. Zategnite maticu za blokiranje vodilice koristeći
isporučeni ključ/odvijač. 8b. Zategnite vodilicu sve dok nije sigurno pričvršćena.
