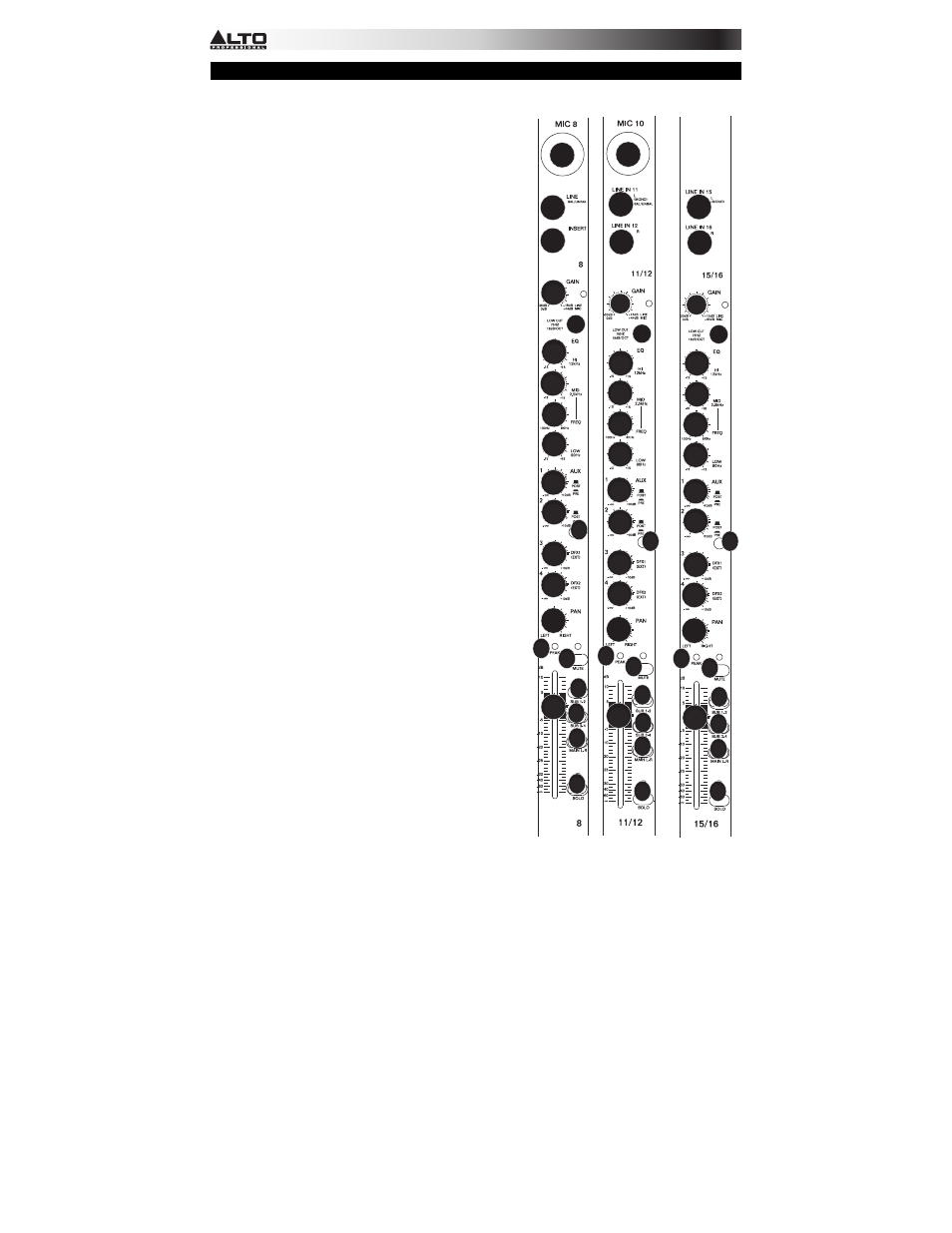

CARACTERÍSTICAS DEL PANEL SUPERIOR
Nota: Los canales tienen esencialmente los mismos controles con algunas variaciones menores entre los canales 1-8, 9-12,
13-14, 15-16. Se muestran aquí los tres tipos de canales diferentes.
1.
ENTRADA DE MICRÓFONO – Conecte a estas entradas
un micrófono con un cable XLR.
2.
ENTRADA DE LÍNEA – Conecte a estas entradas
dispositivos de nivel de línea con cables de 1/4”.
3. INSERCIÓN
– Use un cable TRS de 1/4" estándar para
conectar a este conector un procesador externo (como un
compresor, limitador, ecualizador externo, etc.). La señal
se toma después del control de ganancia del canal y
retorna antes de los controles del ecualizador del canal.
4. GANANCIA - Ajusta el nivel de audio del canal (ganancia
pre-fader y pre-ecualización). Ajuste este control de modo
que el LED PEAK (Pico) apenas se encienda durante las
partes más sonoras del tema.
5.
FILTRO DE CORTE BAJO – Cuando este botón está
presionado, el audio de ese canal se envía a través de un
filtro de baja frecuencia de 75 Hz con una pendiente de 18
dB por octava. Esto resulta útil para reducir el zumbido y
otros ruidos de baja frecuencia cuando se usan micrófonos.
6.
ECUALIZACIÓN DE ALTOS (AGUDOS) – Ajusta las altas
frecuencias (agudos) del canal.
7.
ECUALIZACIÓN DE MEDIOS – Ajusta las frecuencias
medias del canal.
8.
SELECTOR DE FRECUENCIAS MEDIAS – Ajusta la
banda de frecuencia afectada por la perilla de
ECUALIZACIÓN DE MEDIOS.
9.
ECUALIZACIÓN DE BAJOS (GRAVES) – Ajusta las bajas
frecuencias (graves) del canal.
10.
VOLUMEN DEL CANAL DE ENVÍO AUXILIAR – Ajusta el
nivel de audio enviado desde ese canal al canal auxiliar
(que se envía por los ENVÍOS AUXILIARES y se controla
con las perillas de VOLUMEN DE ENVÍO AUXILIAR). Con
las dos perillas superiores se pueden ajustar los niveles pre
o post fader (según lo determine el CONMUTADOR
PRE/POST FADER AUXILIAR). Con la perilla inferior se
puede ajustar el nivel de la señal enviada al procesador de
efectos del mezclador.
11.
CONMUTADOR PRE/POST FADER AUXILIAR – Cuando
este botón está presionado, el audio enviado al ENVÍO
AUXILIAR correspondiente se toma antes del fader del
canal. Cuando el botón está levantado, el audio enviado al
ENVÍO AUXILIAR se toma después del fader del canal.
12.
PAN / BALANCE DEL CANAL – Si esta perilla indica
"PAN" (Paneo), ajuste la posición del canal (mono) en el
campo estéreo. Si indica "BAL", ajusta el balance entre los
dos canales mono de esa señal estéreo.
20.
LED DE PICO – El LED destella si la señal se está
recortando. Si esto sucede, disminuya el ajuste de la
perilla de GANANCIA o la perilla de FADER DE CANAL.
21.
FADER DE CANAL – Ajusta el nivel de audio del canal.
22.
SILENCIAMIENTO DE CANAL – Pulse este botón para
silenciar/anular el silenciamiento del canal. El audio del
canal se envía sólo a su INSERCIÓN o se oye en el canal
de solo cuando su botón de SOLO está presionado.
23.
ASIGNACIÓN DE CANAL – Use estos botones para
enviar el canal a un subgrupo, varios subgrupos y/o la
mezcla principal. Los niveles de subgrupos se controlan
con los FADERS DE VOLUMEN DE SUBGRUPO y el nivel
de la mezcla principal con el FADER DE MEZCLA
PRINCIPAL.
24.
SOLO – Cuando este botón está presionado, el audio se
oye en el canal de solo, que se convierte en el único audio
enviado a la SALIDA PARA AURICULARES y las SALIDAS
PARA CONTROL. Los MEDIDORES DE LED también
muestran los niveles de audio, que se controlan con las
perillas de volumen de AURICULARES y SALA DE
CONTROL.
